Блок подготовки воздуха П-ФРК-4-2, П-ФРК-6-2, П-ФРК-10-2, П-ФРК-16-2, П-ФРК-25-2

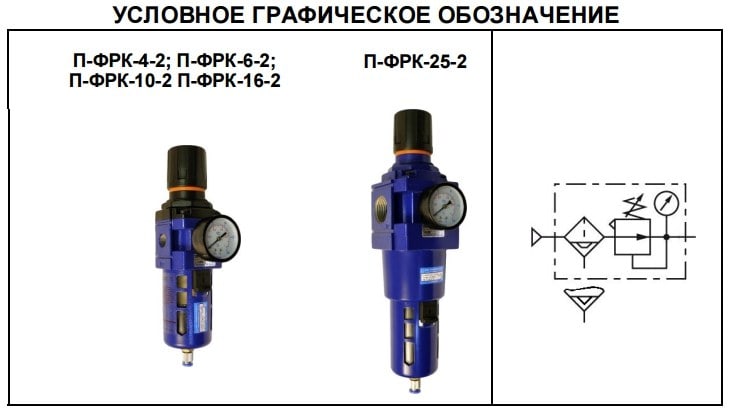

Блок подготовки воздуха П-ФРК-4-2, П-ФРК-6-2, П-ФРК-10-2, П-ФРК-16-2, П-ФРК-25-2  Блоки подготовки воздуха ПФРК-4-2, ПФРК-6-2, ПФРК-10-2, ПФРК-16-2, ПФРК-25-2с условным проходом (Ду) 4; 6; 10; 16; 25 мм, с автоматическим и полуавтоматическим отводом конденсата, предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневмоприводах и системах промышленного оборудования.

Присоединение: резьбовые отверстия в корпусе блока.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок подготовки воздуха состоит из фильтра-влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапанном редукционным. К корпусу с низу крепится резервуар для сбора конденсата с другими деталями фильтра - влагоотделителя типа П-ФВ. К корпусу с верху крепится стакан, в котором размещены детали пневмоклапана редукционного типа П-РК с настроечным устройством.

Принцип работы: Сжатый воздух, подведенный к входному отверстию «ВХ» в корпусе, попадает в крыльчатку фильтра-влагоотделителя и получает нисходящее вращательное движение, затем через металлокерамический фильтрующий элемент поступает в редукционный клапан и проходит к выходному отверстию блока. В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений. В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, которое открывается в ручную или автоматически при отсутствии давления. Сброс конденсата осуществляется в ручную путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока. Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки. Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия. Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха.

Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна закрепленного на редукционном клапане. При монтаже блока подготовки воздуха стрелка на его корпусе должна совпадать с направлением движения воздушного потока.

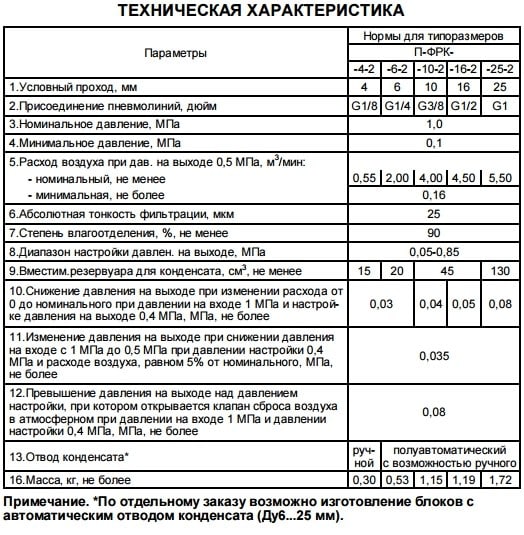

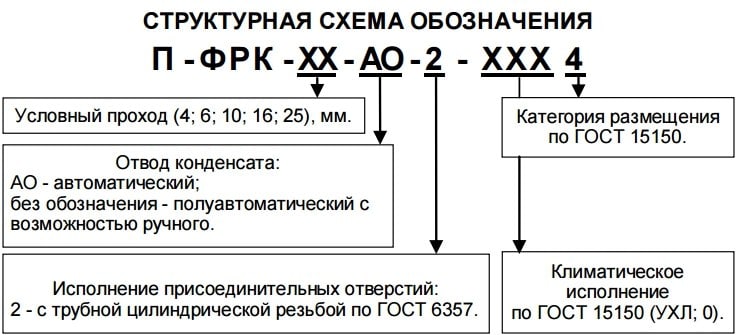

Пример записи при заказе блока подготовки воздуха с условным проходом 10 мм, присоединительной резьбой G3/8" климатического исполнения УХЛ, категории размещения 4:

Блок подготовки воздуха П-ФРК-10-2 УХЛ 4

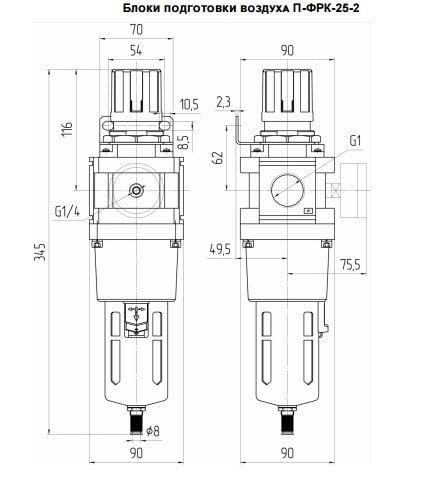

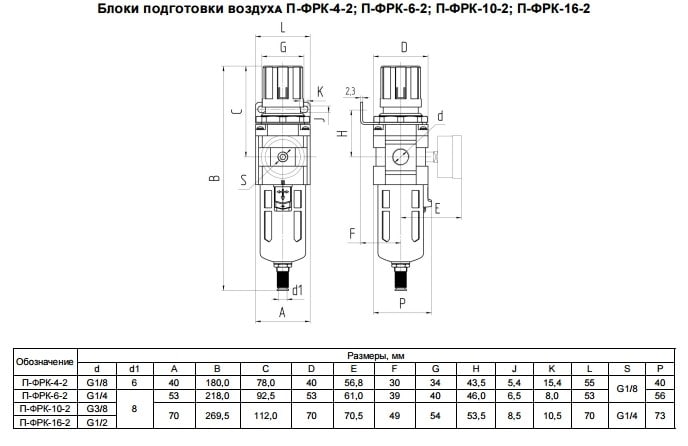

Габаритные и присоединительные размеры:




метки
регулятор давления, фильтр-влагоотделитель, фильтр-регулятор


Если вы хотите купить блок подготовки воздуха П-ФРК-4-2, П-ФРК-6-2, П-ФРК-10-2, П-ФРК-16-2, П-ФРК-25-2 , вы можете:
