Состоит из блока подготовки воздуха типа П-ФРКВ, маслораспылителя типа П-М, реле давления типа РД-4/25М-10 и аварийного клапана типа БК-16-100 с проставкой между ними для установки крепежного кронштейна.
Для выбора блока кондиционирования типа БКВ1(2)-Р с присоединительной резьбой G1/4; G3/8; G1/2 и G1, необходимо кликнуть на выбираемый элемент.
Блоки кондиционирования со встроенным манометром, с условным проходом (Ду) 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.
Присоединение: резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.
Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.
Блок кондиционирования содержит блок подготовки воздуха типа П-ФРКВ, маслораспылитель типа П-М, реле давления типа РД-4/25М-10, а так же аварийный клапан типа БК-…-100, который установлен на входе или выходе блока с проставками для крепежных кронштейнов.
Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-…-5.
Реле давления позволяет получить электрический сигнал на отключение при понижении давления ниже заданного уровня или на включение при повышении давления в системе до заданного уровня.
Аварийный клапан позволяет перекрыть подачу сжатого воздуха в систему.
Из пневмосети воздух подводится к отверстию «ВХ» аварийного клапана или блока подготовки воздуха П-ФРКВ, который состоит из фильтравлагоотделителя, выполненного в общем корпусе с пневмоклапаном редукционным.
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).
Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.
Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2/с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.
В кожухах, защищающих прозрачные стаканы блока, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала.
Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля, в вертикальном положении (отклонение не более 5º), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.
Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.
Пример записи при заказе блока кондиционирования со встроенным манометром, с реле давления, аварийным клапаном на входе, условным проходом 10 мм, присоединительной резьбой G 3/8", климатического исполнения УХЛ, категории размещения 4: БЛОК КОНДИЦИОНИРОВАНИЯ БКВ1-Р-10 УХЛ 4

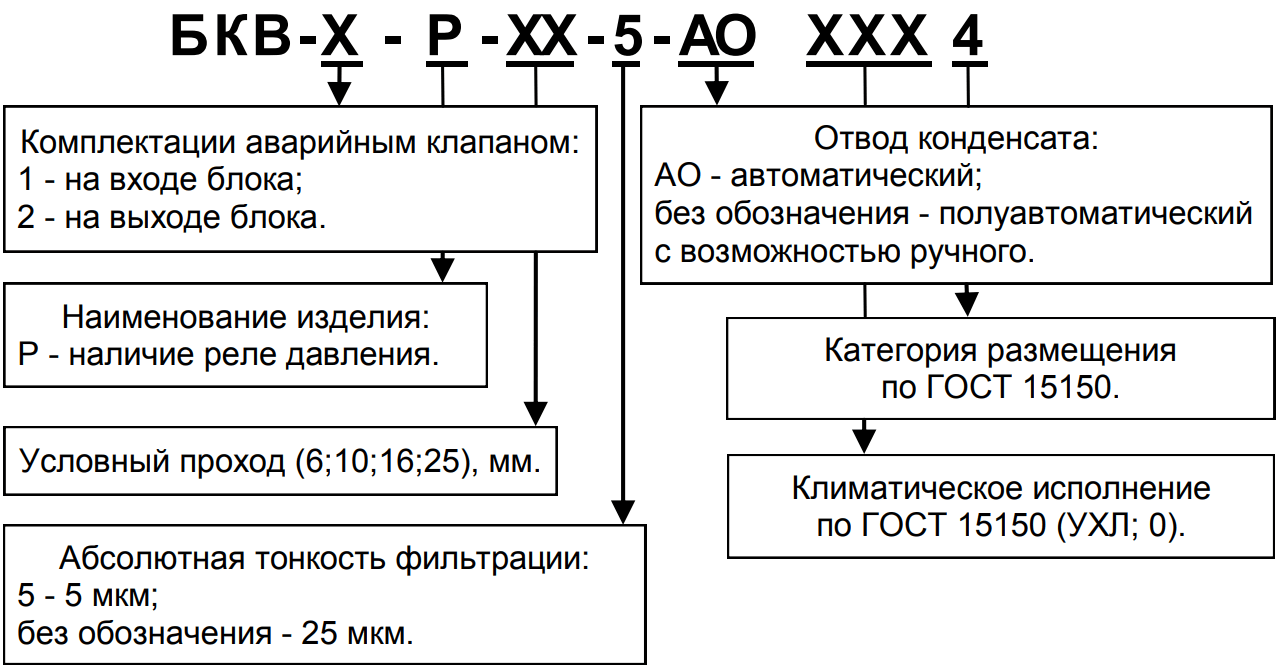

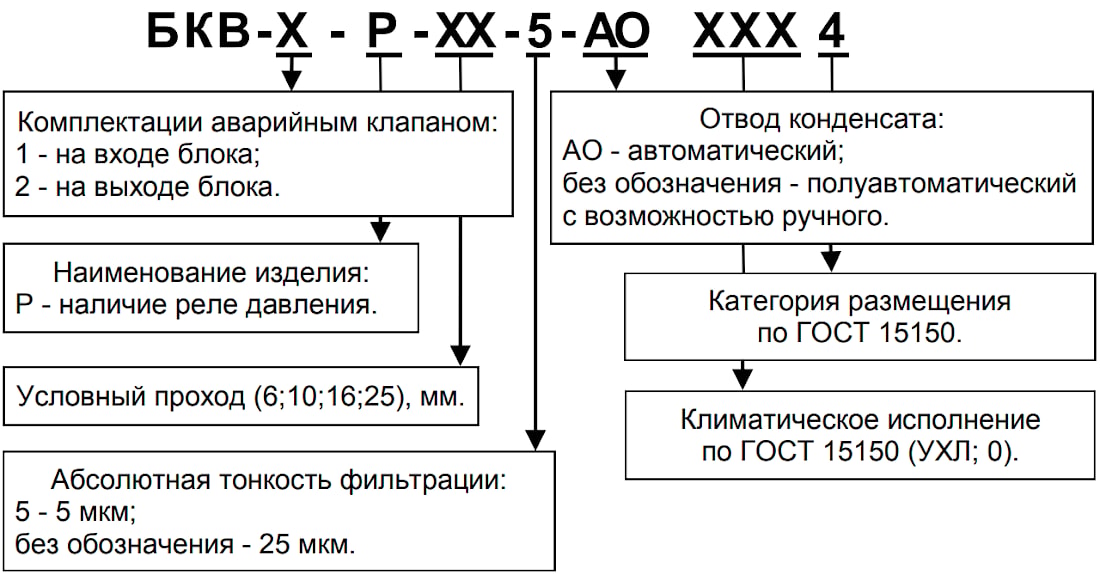

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ

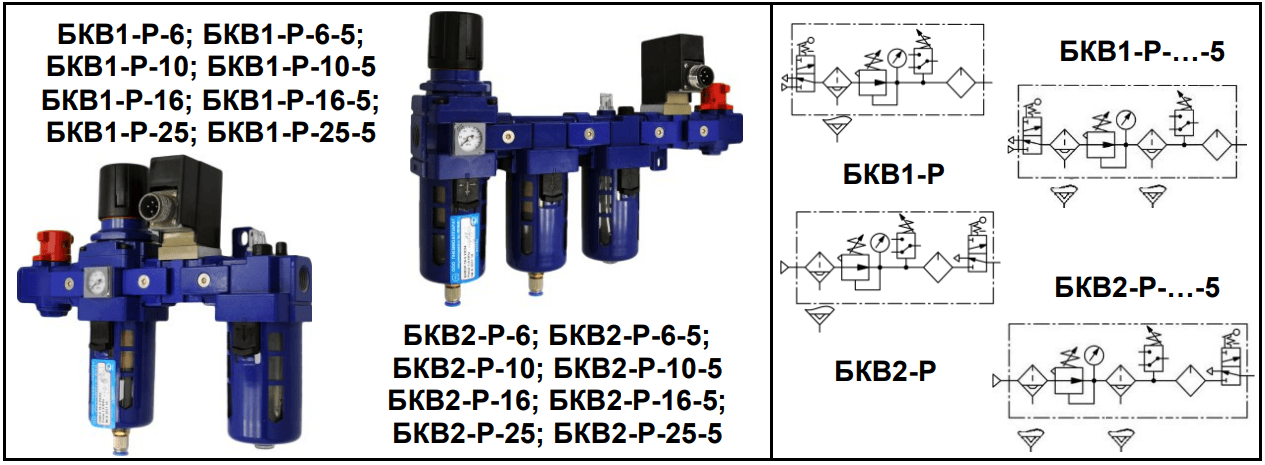

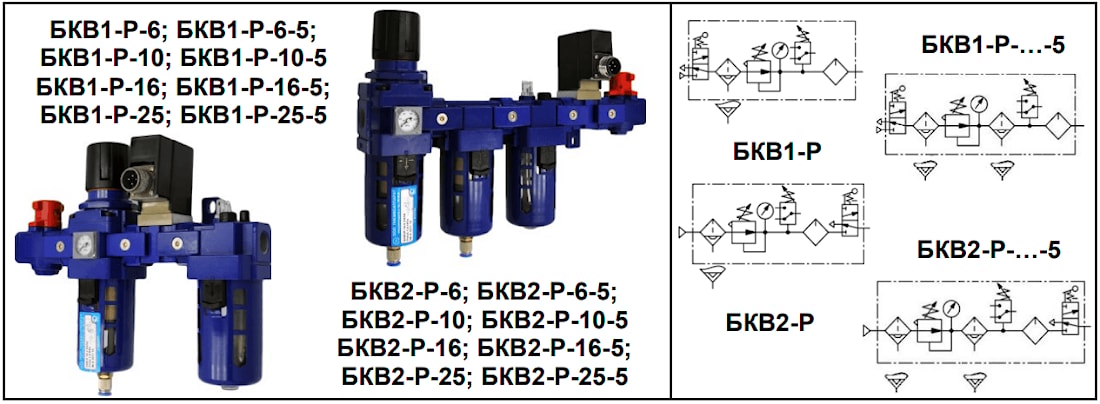

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Параметры | Нормы для типоразмеров | |||
БКВ1(2) -Р | ||||
с тонк. фильтрации 25 мкм | ||||
-6 | -10 | -6 | -25 | |
с тонк. фильтрации 5 мкм | ||||
-6-5 | -10-5 | -16-5 | -25-5 | |
1.Условный проход, мм | 6 | 10 | 16 | 25 |
2.Присоединение пневмолиний, дюйм | G1/4 | G3/8 | G1/2 | G1 |
3.Номинальное давление, МПа | 1 | |||
4.Минимальное давление, МПа | 0,1 | |||
5.Расход воздуха при давлении на выходе 0,4 МПа, м3 /мин: | ||||
- номинальный, не менее | 0,2 | 0,55 | 1 | 4 |
- минимальная, не более | 0,16 | |||
6.Абсолютная тонкость фильтрации, мкм | 5; 25 | |||
7.Степень влагоотделения, %, не менее | 90 | |||
8.Диапазон настройки давления на выходе, МПа | 0,05-0,85 | |||
9.Номин. вместимость резервуара у фильтра, см3 , не менее | 30 | 100 | 200 | |
10.Снижение давления на выходе при изменении расхода от 0 до номинального при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, МПа, не более | 0,03 | 0,04 | 0,05 | 0,08 |
11.Изменение давления на выходе при снижении давления на входе с 1 МПа до 0,5 МПа при давлении настройки 0,4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более | 0,035 | |||
12.Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более | 0,08 | |||
13.Отвод конденсата | Полуавтоматический с возможностью ручного | |||
14.Подача масла кап/мин: | ||||
- при минимальном расходе воздуха, не менее | 2 | |||
при максимальном расходе воздуха: | ||||
- минимальная, не более | 0,25 | 0,5 | 2 | |
- максимальная, не менее | 10 | 20 | 50 | |
15.Полезная вместимость резервуара для масла,см3 , не менее | 60 | 200 | 400 | |
16.Диапазон настройки реле давления, МПа | 0,2…0,9 | |||
17.Зона нечувствительности реле давления, МПа, не более | 0,15 | |||
18.Масса, кг, не более (для фильтрации 25 мкм) | 1,79 | 2,91 | 2,86 | 5,28 |
19.Масса, кг, не более (для фильтрации 5 мкм) | 2,2 | 3,6 | 3,54 | 6,64 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

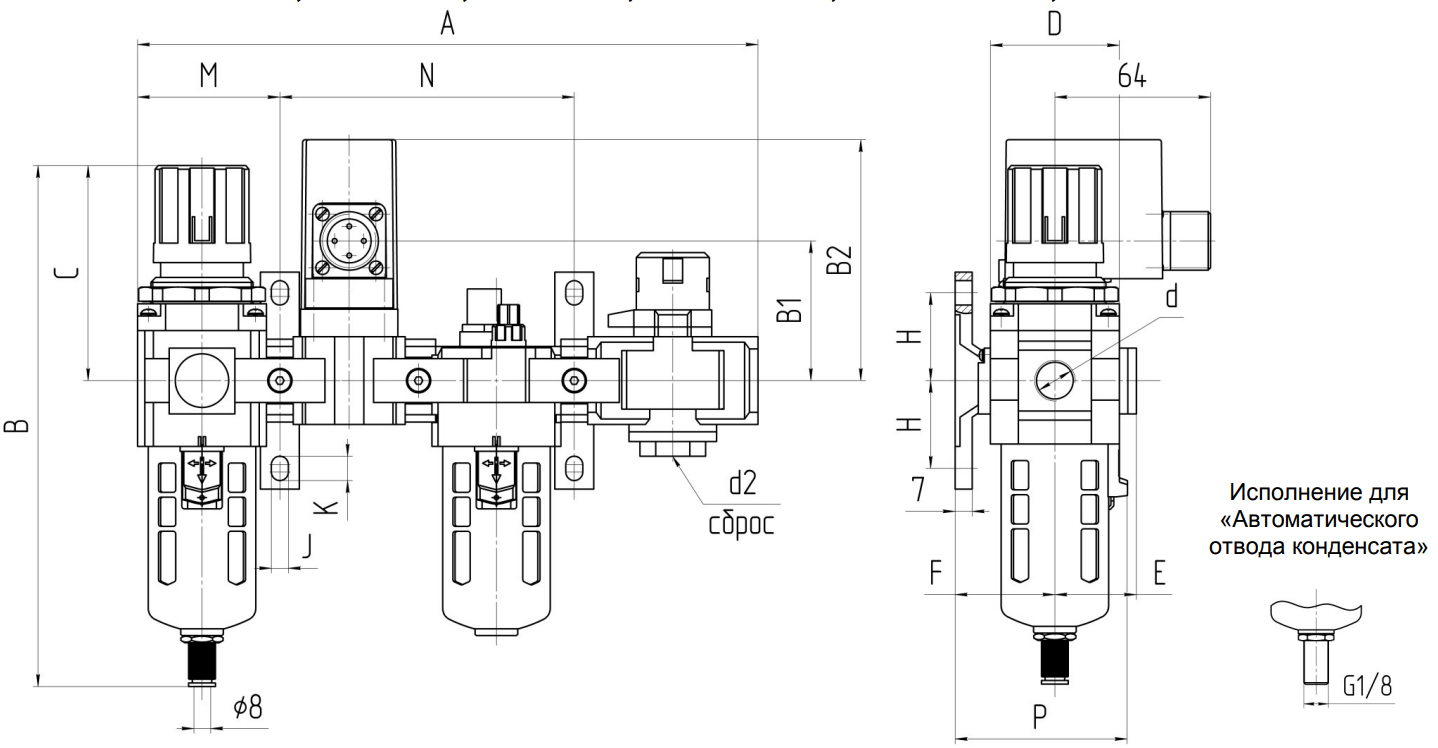

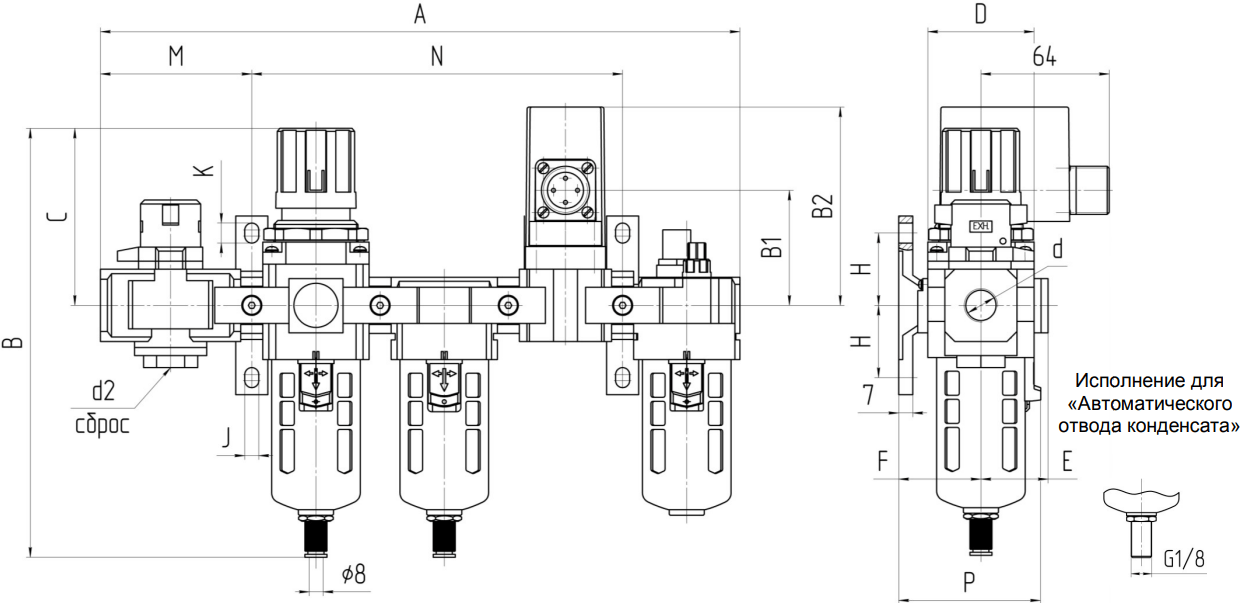

БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ1-Р-6; БКВ1-Р-10; БКВ1-Р-16; БКВ1-Р-6-АО; БКВ1-Р-10-АО; БКВ1-Р-16-АО
Обозначение | Размеры, мм | |||||||||||||||
d | d2 | A | B | B1 | B2 | C | D | E | F | H | J | K | M | P | N | |
БКВ1-Р-6 | G1/4 | G1/4 | 238 | 218 | 53 | 95 | 89 | 53 | 32 | 41 | 35 | 7 | 11 | 58,5 | 70,5 | 121 |
БКВ1-Р-6-АО | ||||||||||||||||
БКВ1-Р-10 | G3/8 | G3/8 | 298 | 269,5 | 57 | 99,5 | 109 | 70 | 40 | 50 | 40 | 9 | 13 | 77 | 88 | 144 |
БКВ1-Р-10-АО | ||||||||||||||||
БКВ1-Р-16 | G1/2 | |||||||||||||||
БКВ1-Р-16-АО |

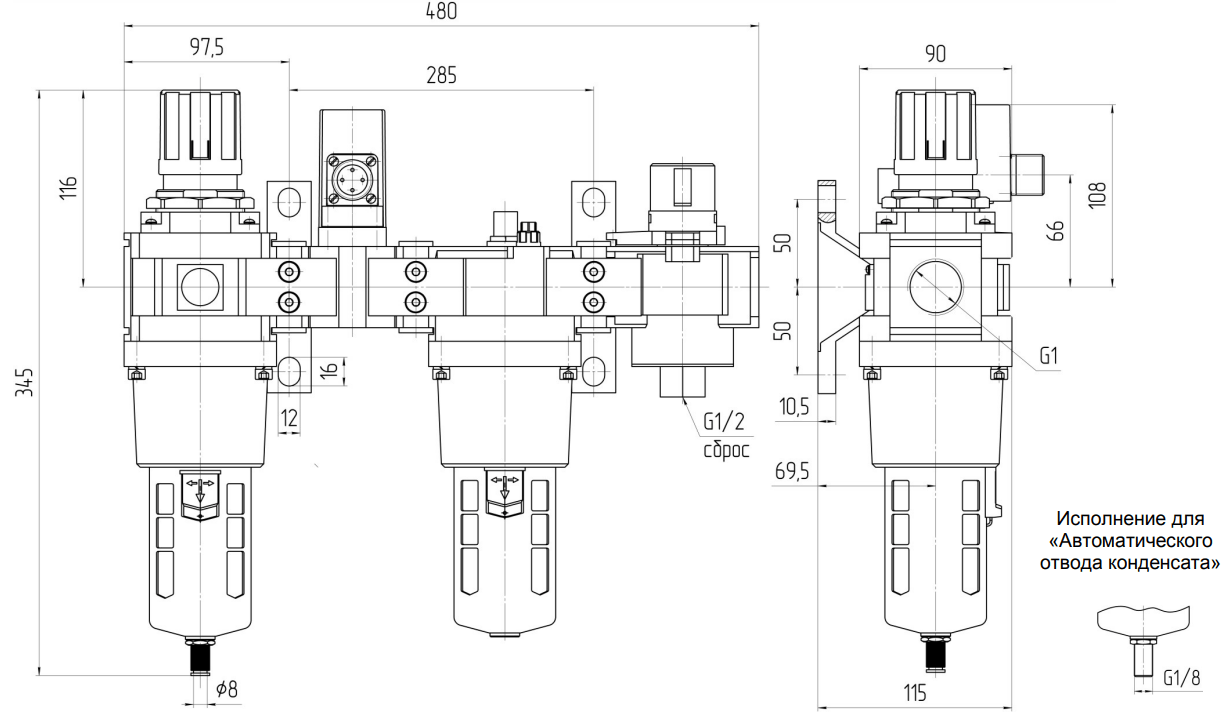

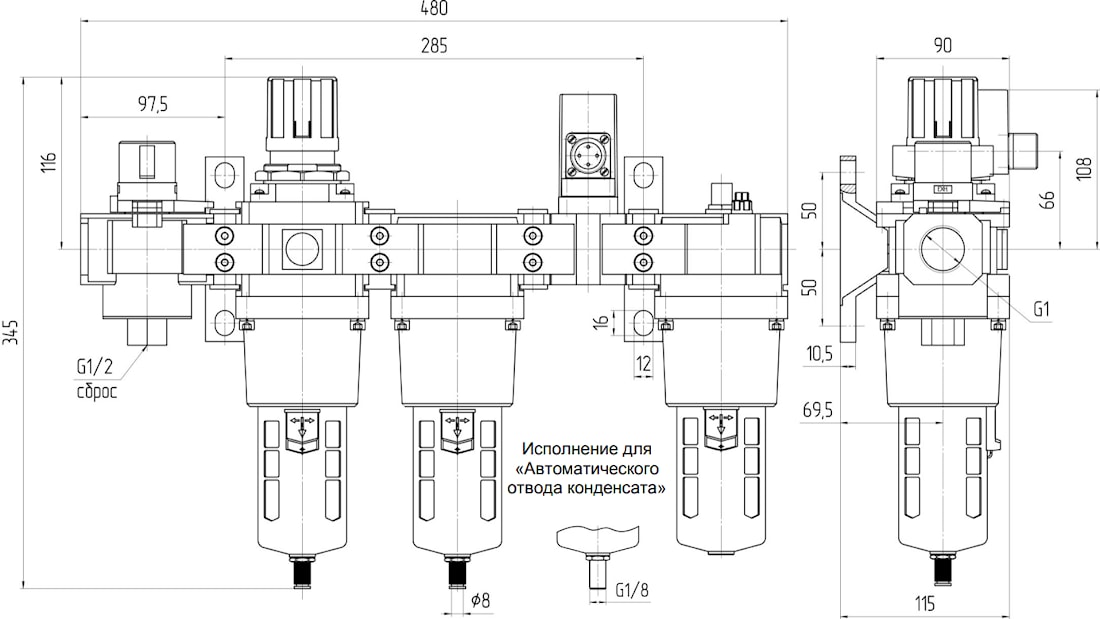

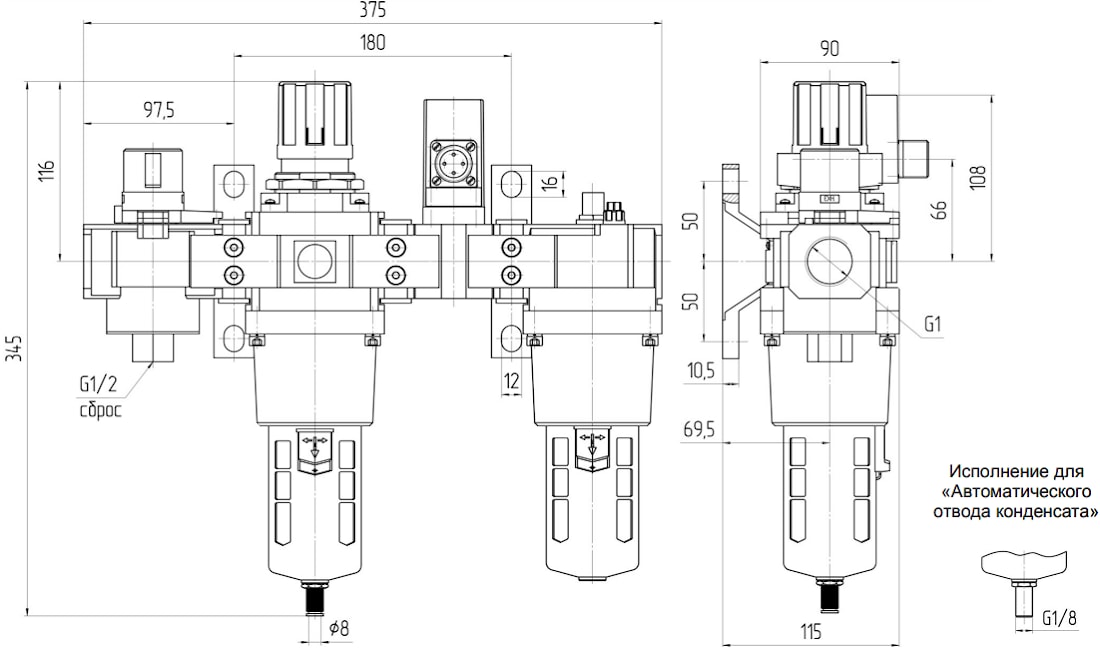

БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ1-Р-25; БКВ1-Р-25-АО

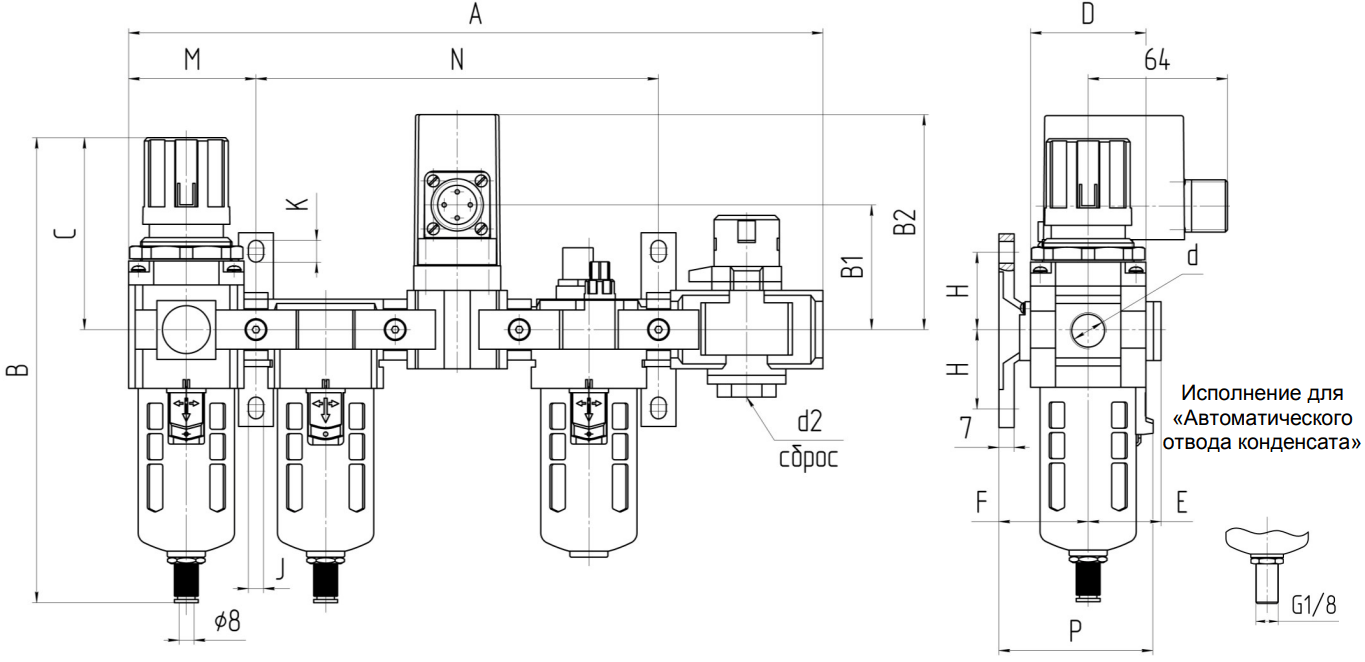

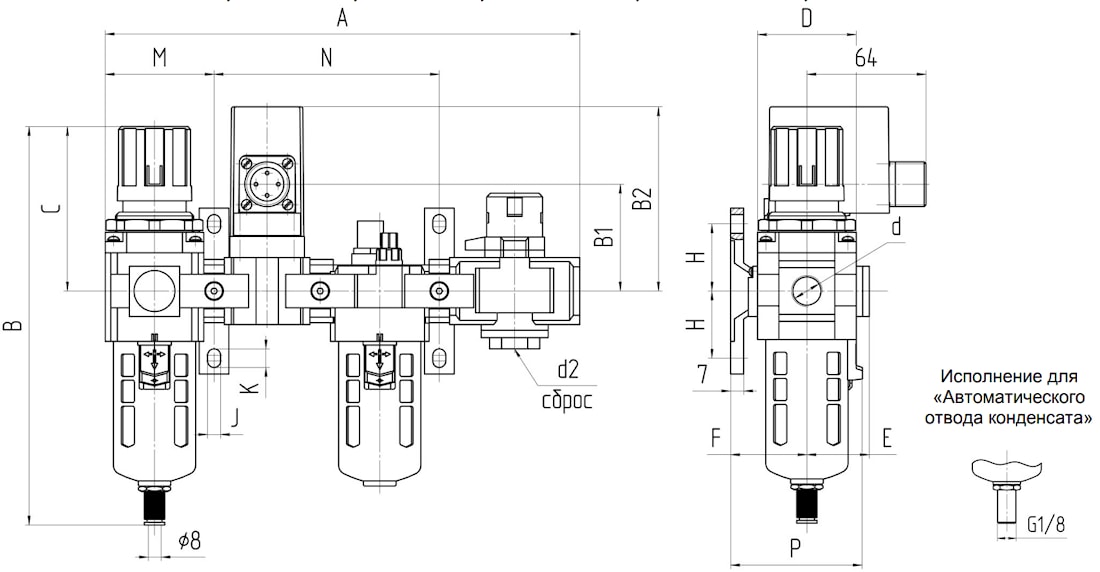

БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ1-Р-6-5; БКВ1-Р-10-5; БКВ1-Р-16-5; БКВ1-Р-6-5-АО; БКВ1-Р-10-5-АО; БКВ1-Р-16-5-АО
Обозначение | Размеры, мм | |||||||||||||||
d | d2 | A | B | B1 | B2 | C | D | E | F | H | J | K | M | P | N | |
БКВ1-Р-6-5 | G1/4 | G1/4 | 302 | 218 | 53 | 95 | 89 | 53 | 32 | 41 | 35 | 7 | 11 | 58,5 | 70,5 | 185 |
БКВ1-Р-6-5-АО | ||||||||||||||||
БКВ1-Р-10-5 | G3/8 | G3/8 | 382 | 269,5 | 57 | 99,5 | 109 | 70 | 40 | 50 | 40 | 9 | 13 | 77 | 88 | 228 |
БКВ1-Р-10-5-АО | ||||||||||||||||
БКВ1-Р-16-5 | G1/2 | |||||||||||||||
БКВ1-Р-16-5-АО |

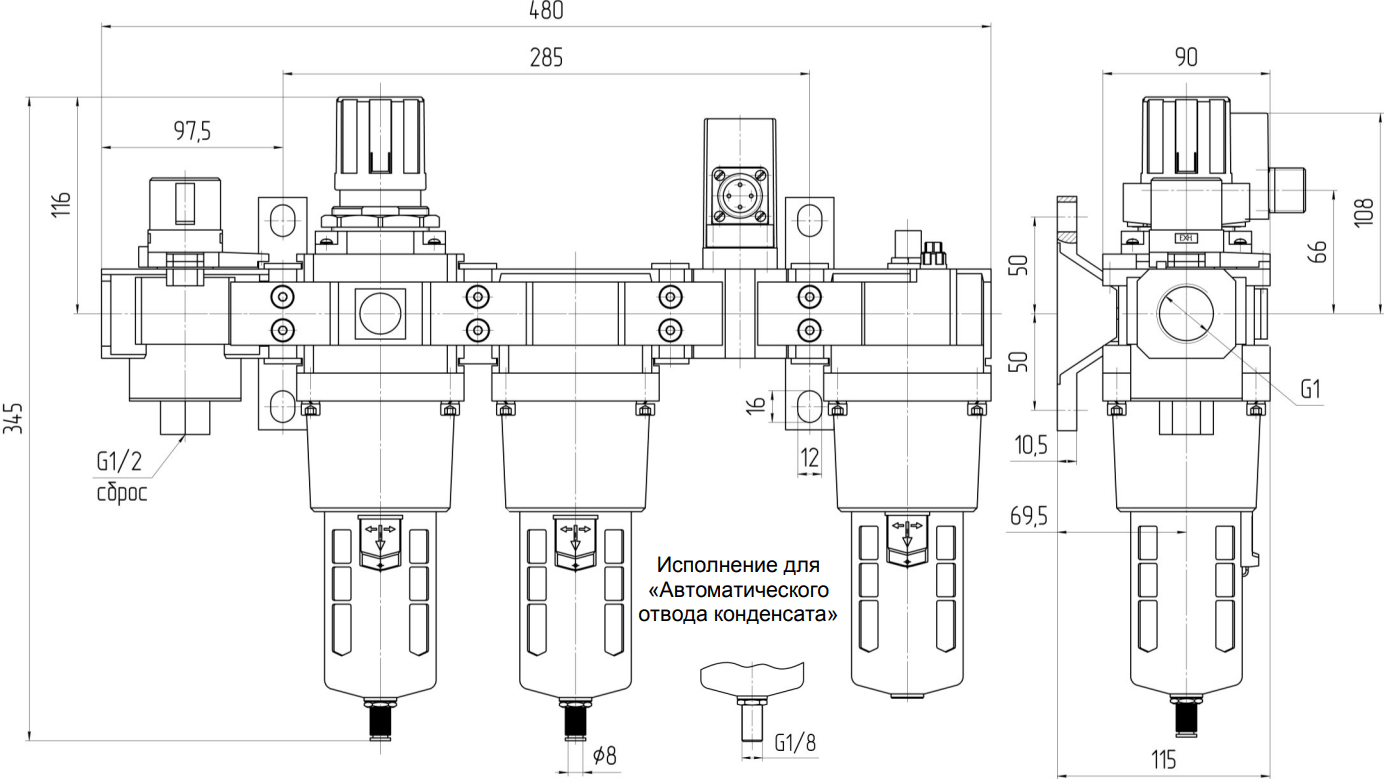

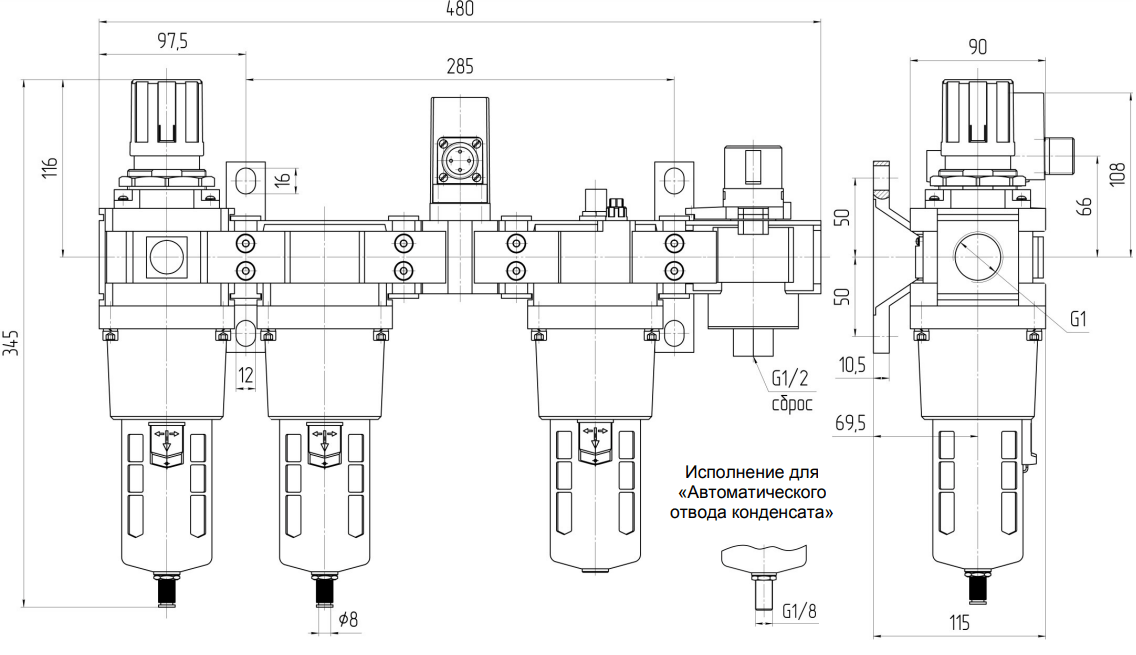

БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ1-Р-25-5; БКВ1-Р-25-5-АО

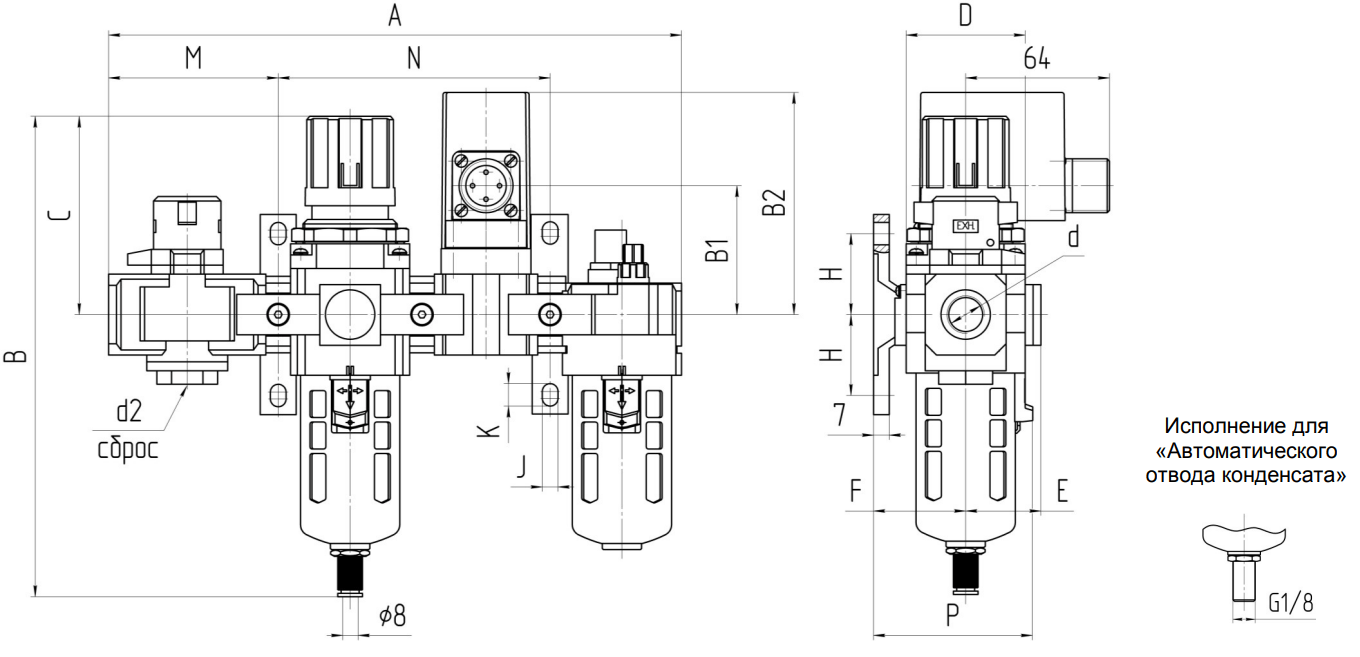

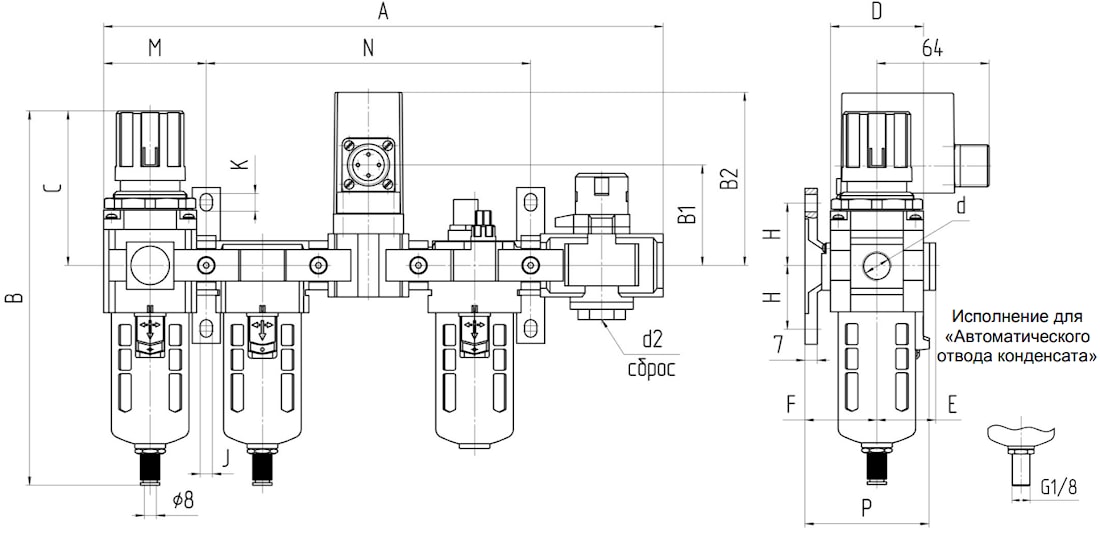

БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ2-Р-6; БКВ2-Р-10; БКВ2-Р-16; БКВ2-Р-6-АО; БКВ2-Р-10-АО; БКВ2-Р-16-АО
Обозначение | Размеры, мм | |||||||||||||||
d | d2 | A | B | B1 | B2 | C | D | E | F | H | J | K | M | P | N | |
БКВ2-Р-6 | G1/4 | G1/4 | 238 | 218 | 53 | 95 | 89 | 53 | 32 | 41 | 35 | 7 | 11 | 58,5 | 70,5 | 121 |
БКВ2-Р-6-АО | ||||||||||||||||
БКВ2-Р-10 | G3/8 | G3/8 | 298 | 269,5 | 57 | 99,5 | 109 | 70 | 40 | 50 | 40 | 9 | 13 | 77 | 88 | 144 |
БКВ2-Р-10-АО | ||||||||||||||||
БКВ2-Р-16 | G1/2 | |||||||||||||||
БКВ2-Р-16-АО |

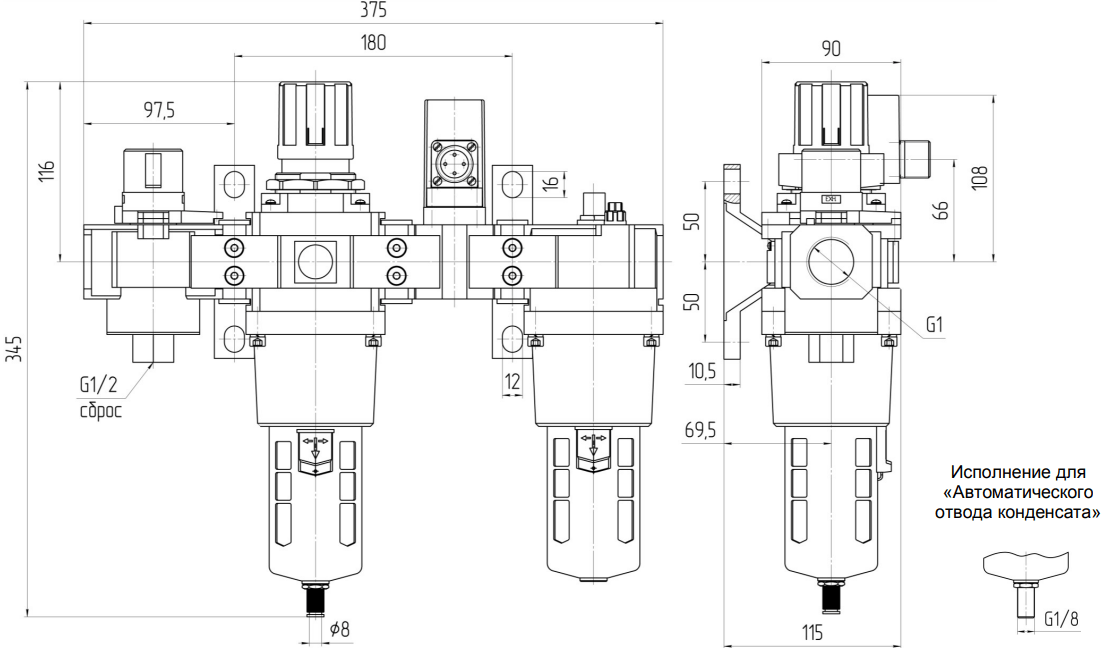

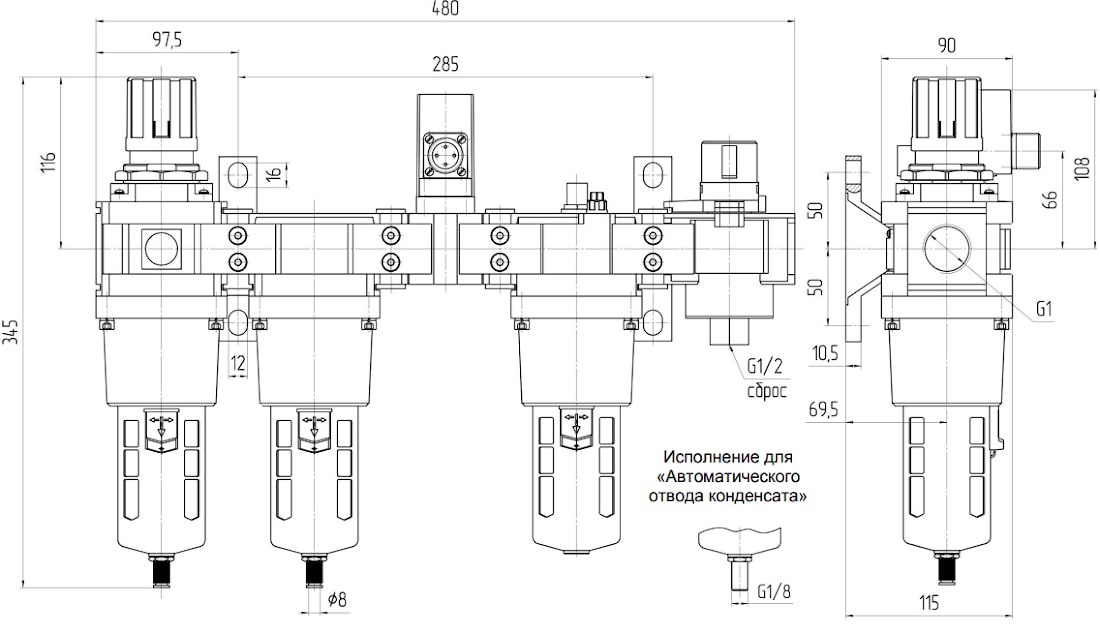

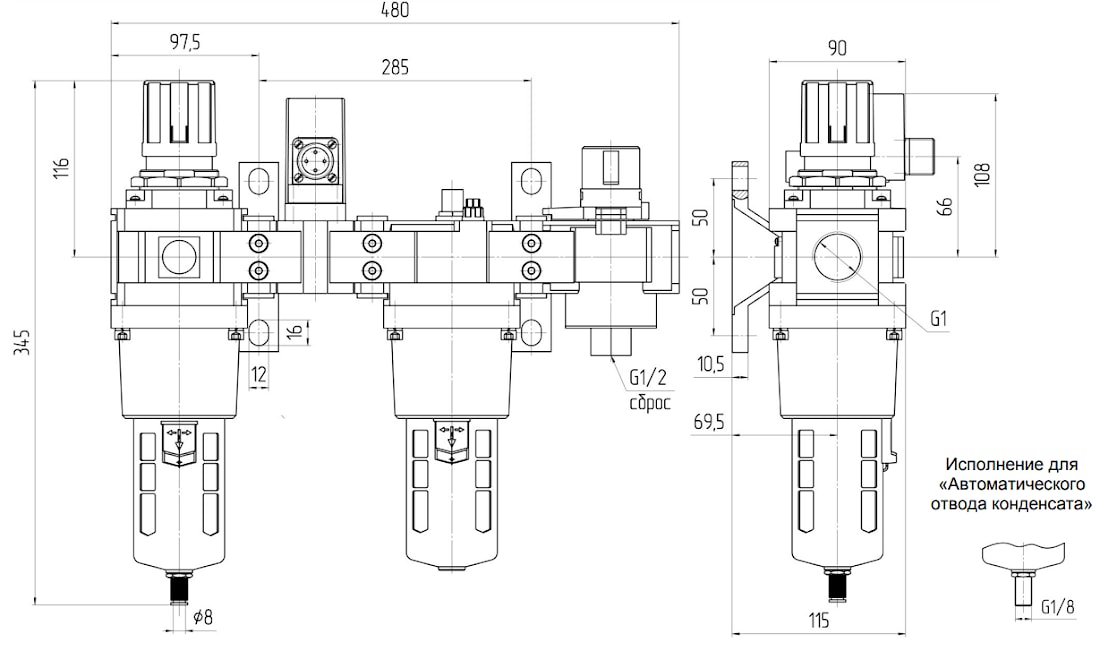

БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ2-Р-25; БКВ2-Р-25-АО

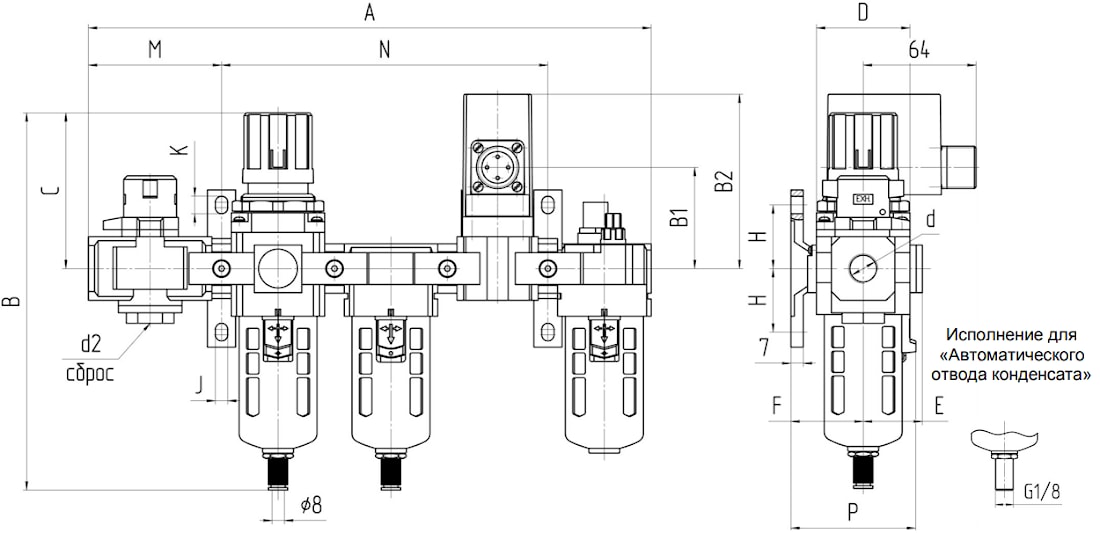

БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ2-Р-6-5; БКВ2-Р-10-5; БКВ2-Р-16-5; БК2-Р-6-5-АО; БКВ2-Р-10-5-АО; БКВ2-Р16-5-АО
Обозначение | Размеры, мм | |||||||||||||||
d | d2 | A | B | B1 | B2 | C | D | E | F | H | J | K | M | P | N | |
БКВ2-Р-6 | G1/4 | G1/4 | 302 | 218 | 53 | 95 | 89 | 53 | 32 | 41 | 35 | 7 | 11 | 58,5 | 70,5 | 185 |
БКВ2-Р-6-АО | ||||||||||||||||
БКВ2-Р-10 | G3/8 | G3/8 | 382 | 269,5 | 57 | 99,5 | 109 | 70 | 40 | 50 | 40 | 9 | 13 | 77 | 88 | 228 |
БКВ2-Р-10-АО | ||||||||||||||||
БКВ2-Р-16 | G1/2 | |||||||||||||||
БКВ2-Р-16-АО |
БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ2-Р-25-5; БКВ2-Р-25-5-АО
