Блоки подготовки воздуха типа П-ФРКВ1(2)-Р

• присоединение: G1/4"; G3/8"; G1/2"; G1";
• условный проход (Ду): 6; 10; 16; 25 мм.
• диапазон настройки реле давления: 0,1...1,0 МПа;
• зона нечувствительности реле:- не более 0,15 МПа;
• присоединение к электросети - через разъем.

Состоит из фильтра-влагоотделителя и редукционного пневмоклапана, собранного в одном корпусе и аварийного клапана типа БК-16-100 с проставкой между ними для установки крепежного кронштейна, а также реле давления типа РД-4/25М-10.

Для выбора блока подготовки воздуха типа П-ФРКВ1(2)-Р с присоединительной резьбой G1/4; G3/8; G1/2 и G1, необходимо кликнуть на выбираемый элемент.

Блоки подготовки воздуха со встроенным манометром, с условным проходом (Ду) 6; 10; 16; 25 мм, предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневмоприводах приводах и системах промышленного оборудования.
Присоединение: резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.
Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433, а для блока тонкой очистки - 10 класса по ГОСТ 17433.
Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.
Блок состоит из фильтра-влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапанном редукционным и аварийного клапана, установленного на входе или выходе блока, а так же реле давления типа РД-4/25М-10 с проставками между ними для установки крепежного кронштейна.
По отдельному заказу возможно изготовление блока с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).
В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений.
В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, которое открывается в ручную путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления.
Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
При монтаже блока подготовки воздуха стрелка на его корпусе должна совпадать с направлением движения воздушного потока.
Пример записи при заказе блока подготовки воздуха со встроенным манометром, с аварийным
клапаном на входе и реле давления, условным проходом 10 мм, присоединительной резьбой G3/8", климатическое исполнение УХЛ, категория размещения 4: БЛОК ПОДГОТОВКИ ВОЗДУХА П-ФРКВ1-Р-10 УХЛ 4

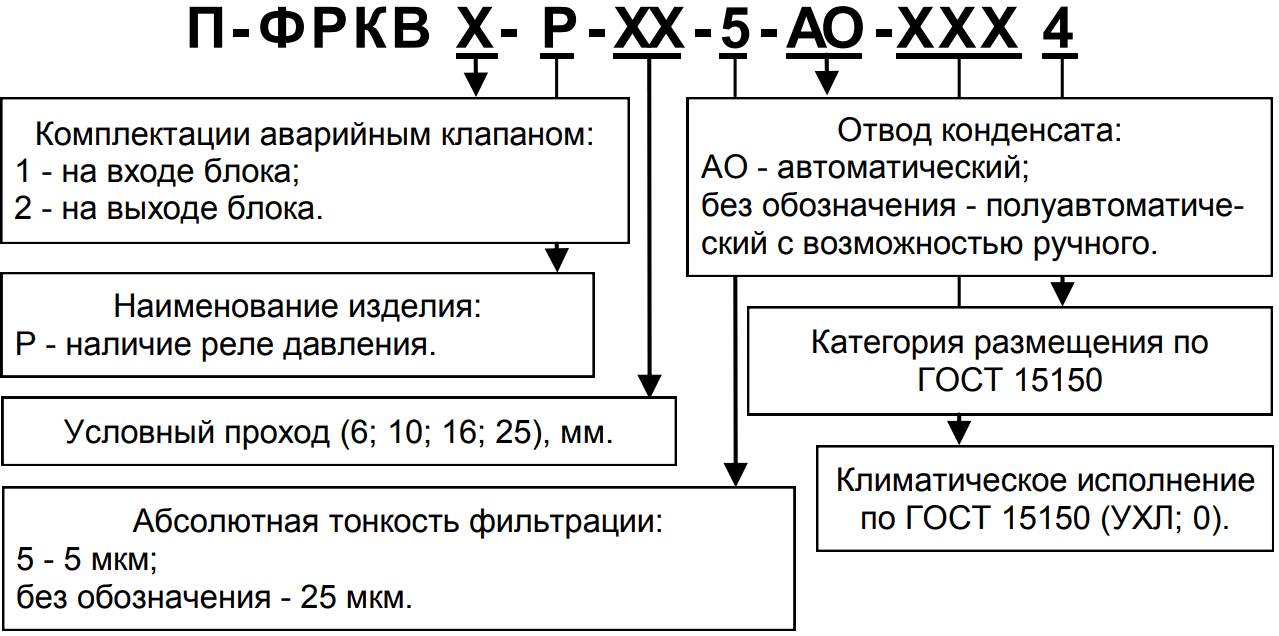

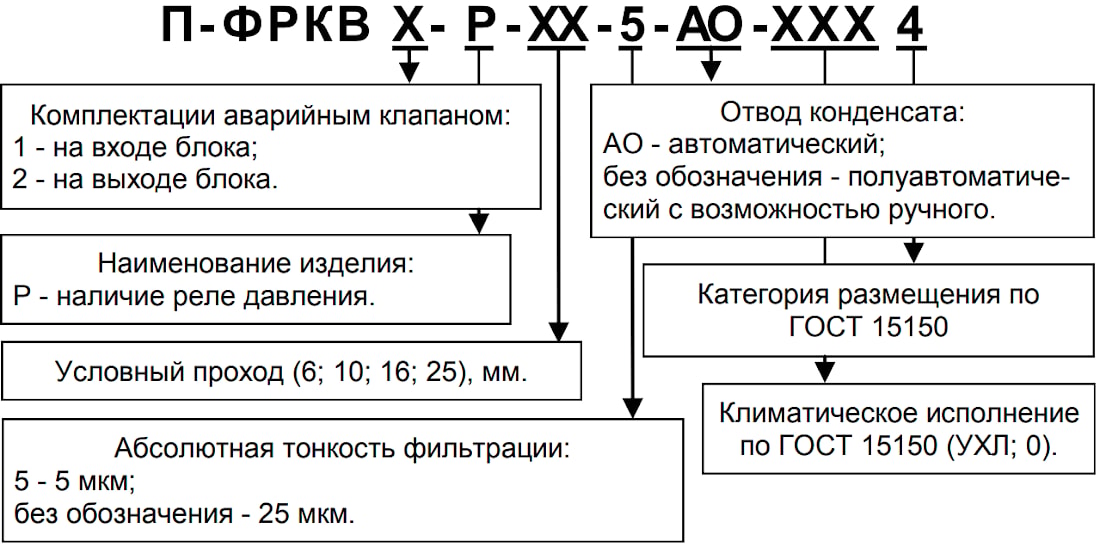

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ

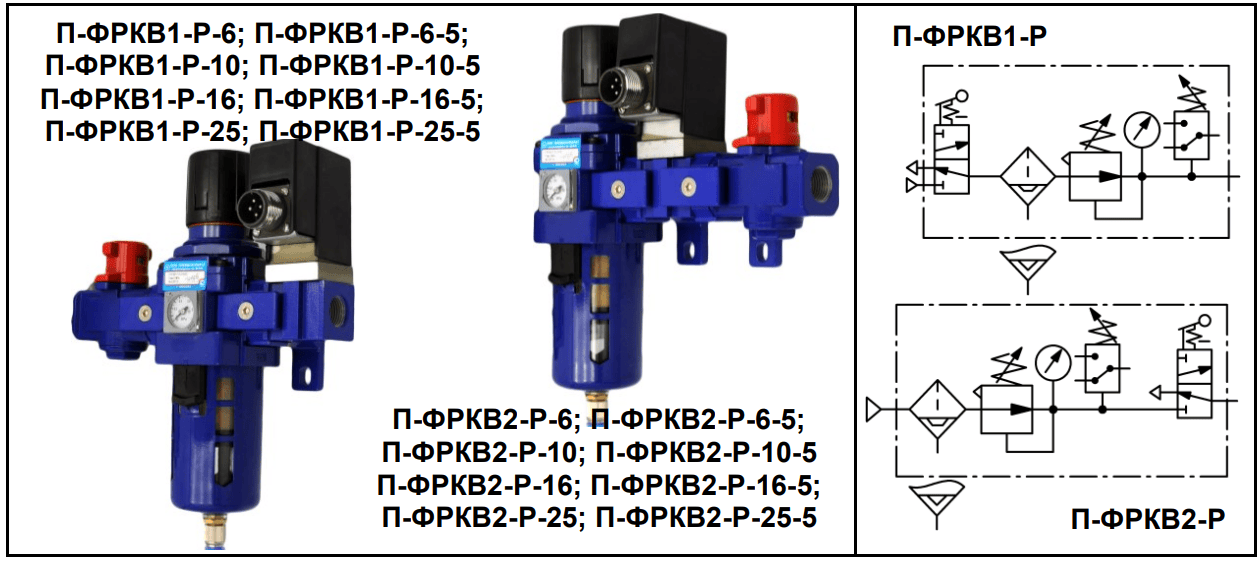

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

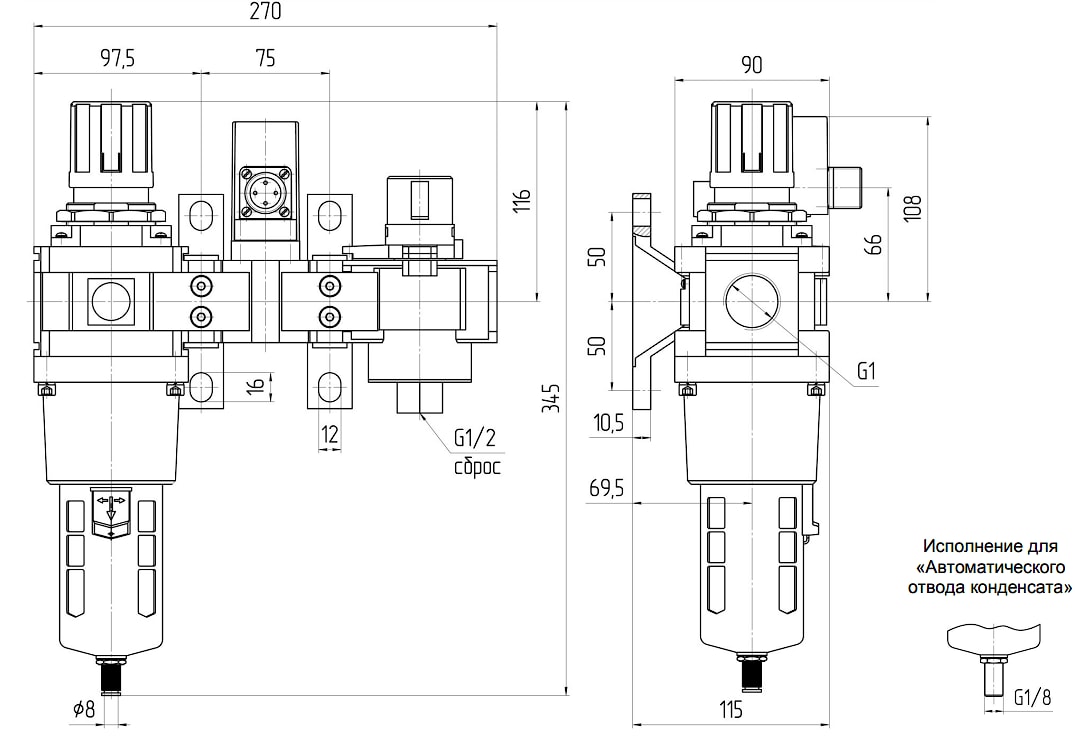

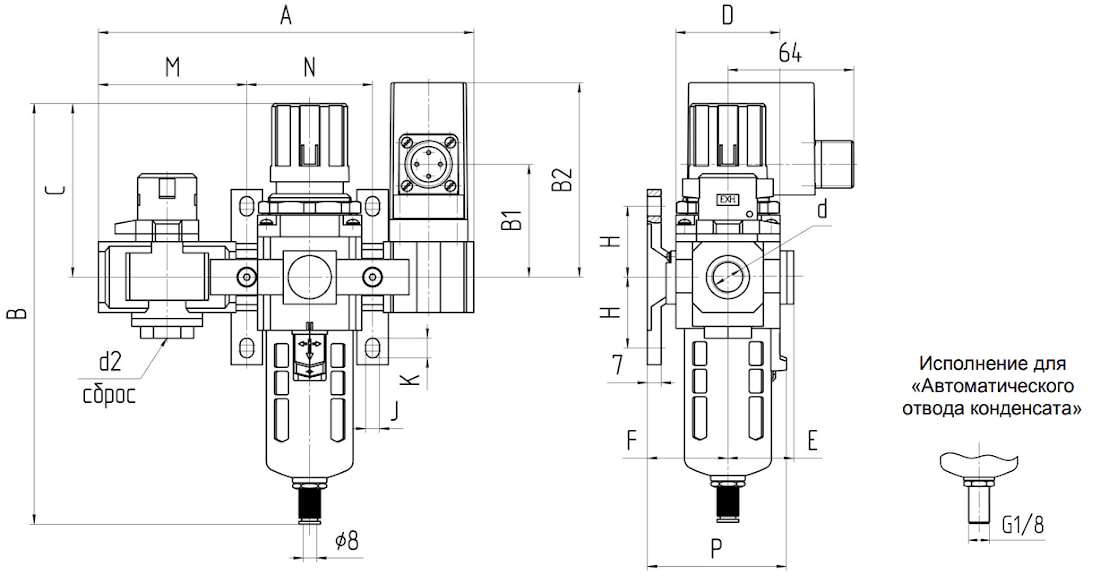

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

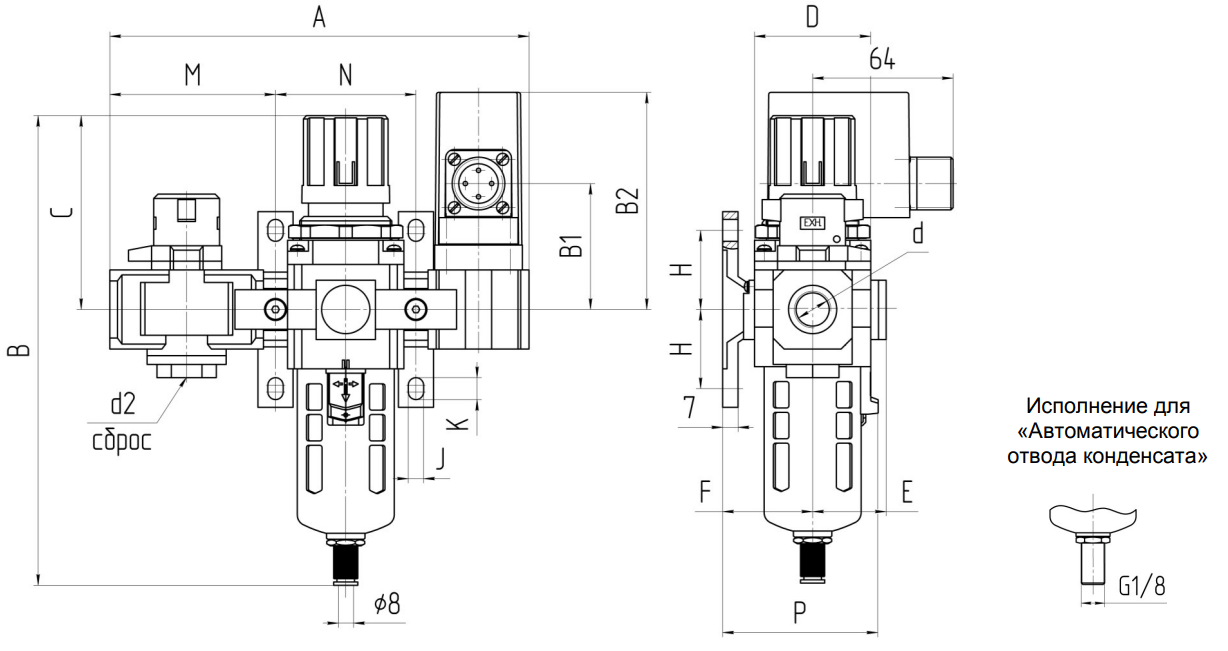

БЛОКИ ПОДГОТОВКИ ВОЗДУХА
П-ФРКВ1-Р-6; П-ФРКВ1-Р-10; П-ФРКВ1-Р-16; П-ФРКВ1-Р-6-5; П-ФРКВ1-Р-10-5;
П-ФРКВ1-Р-16-5; П-ФРКВ1-Р-6-АО; П-ФРКВ1-Р-10-АО; П-ФРКВ1-Р-16-АО;
П-ФРКВ1-Р-6-5-АО; П-ФРКВ1-Р-10-5-АО; П-ФРКВ1-Р-16-5-АО

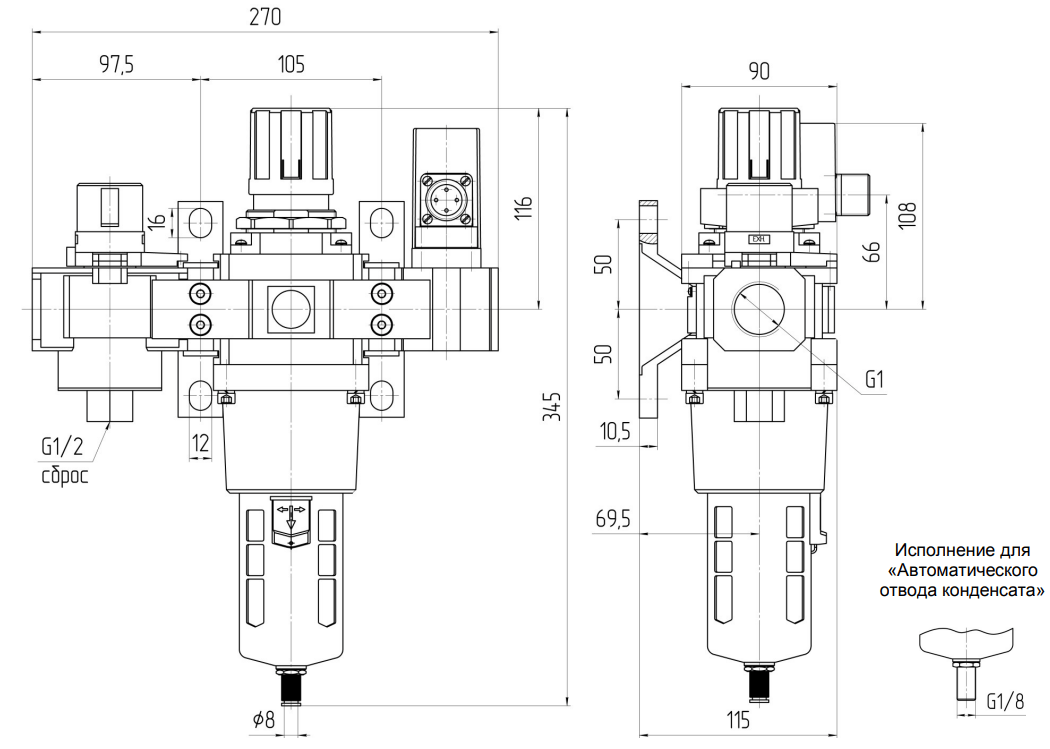

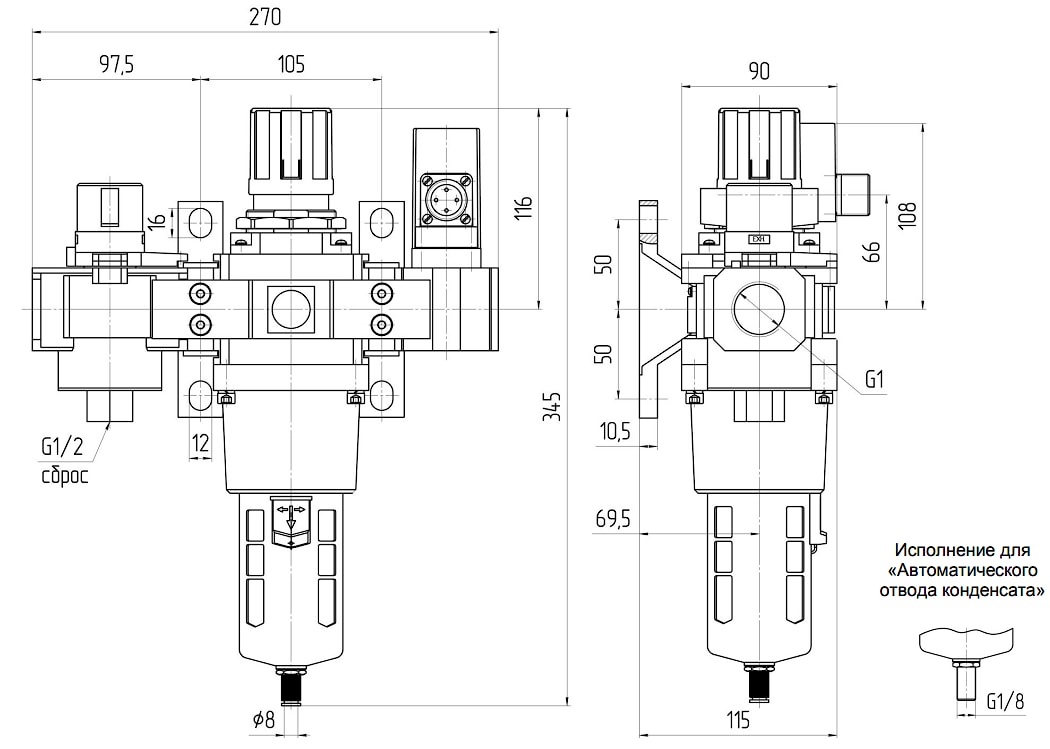

БЛОКИ ПОДГОТОВКИ ВОЗДУХА
П-ФРКВ1-Р-25; П-ФРКВ1-Р-25-5; П-ФРКВ1-Р-25-АО; П-ФРКВ1-Р-25-5-АО

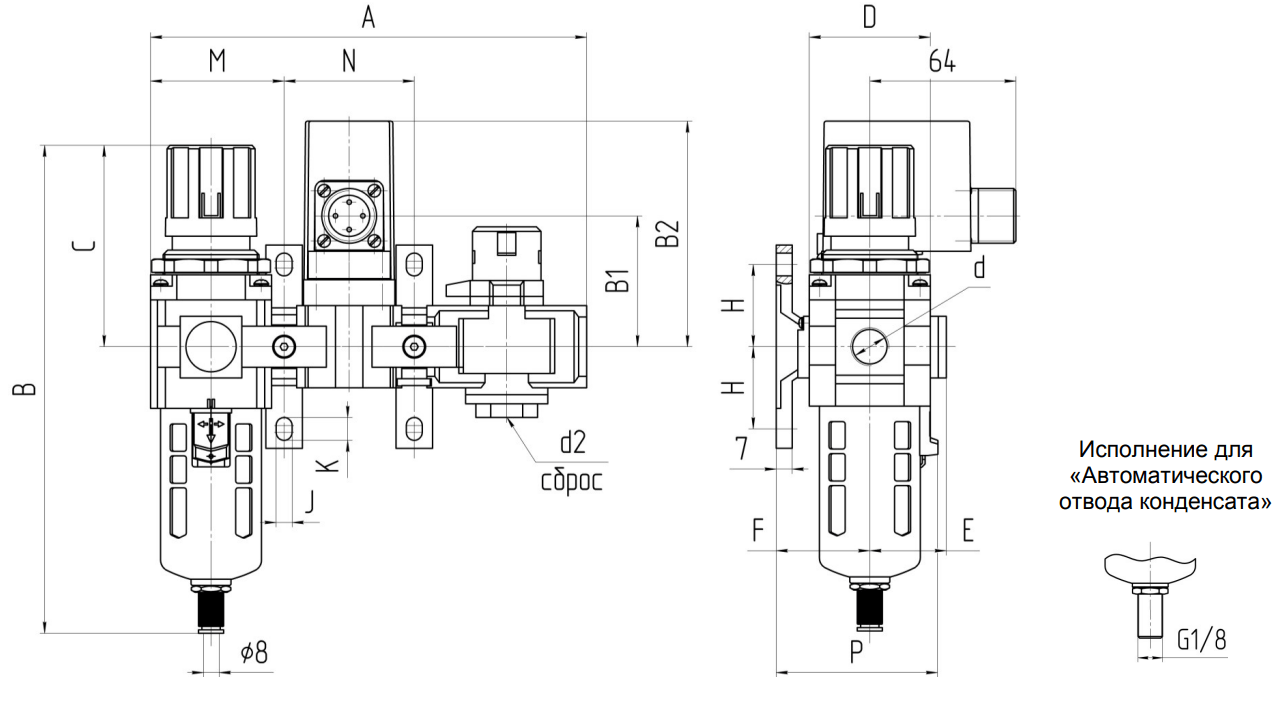

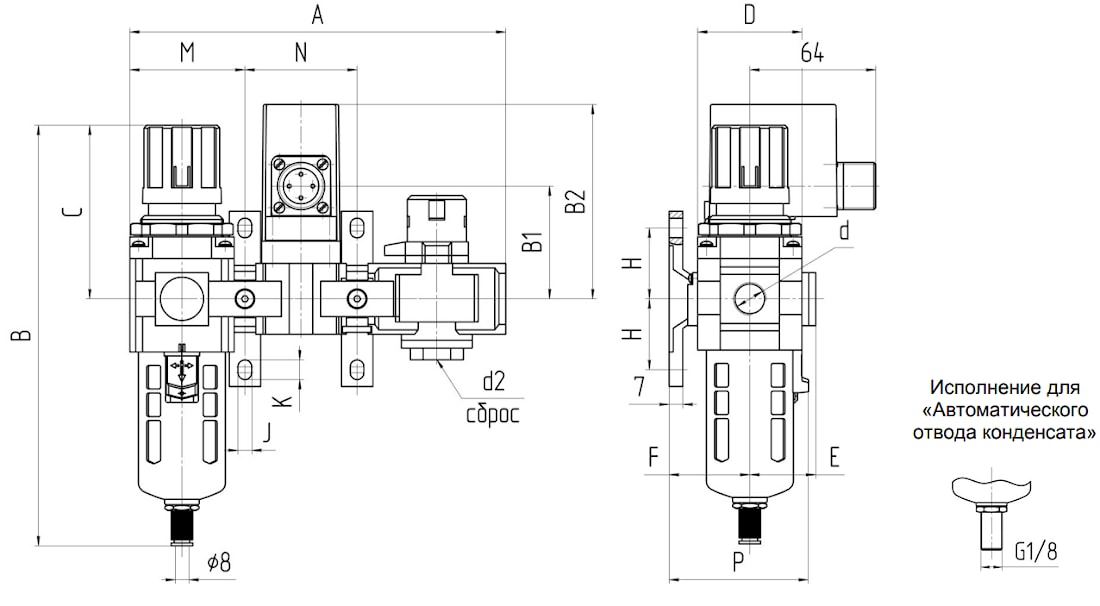

БЛОКИ ПОДГОТОВКИ ВОЗДУХА
П-ФРКВ2-Р-6; П-ФРКВ2-Р-10; П-ФРКВ2-Р-16; П-ФРКВ2-Р-6-5; П-ФРКВ2-Р-10-5;
П-ФРКВ2-Р-16-5; П-ФРКВ2-Р-6-АО; П-ФРКВ2-Р-10-АО; П-ФРКВ2-Р-16-АО;
П-ФРКВ2-Р-6-5-АО; П-ФРКВ2-Р-10-5-АО; П-ФРКВ2-Р-16-5-АО

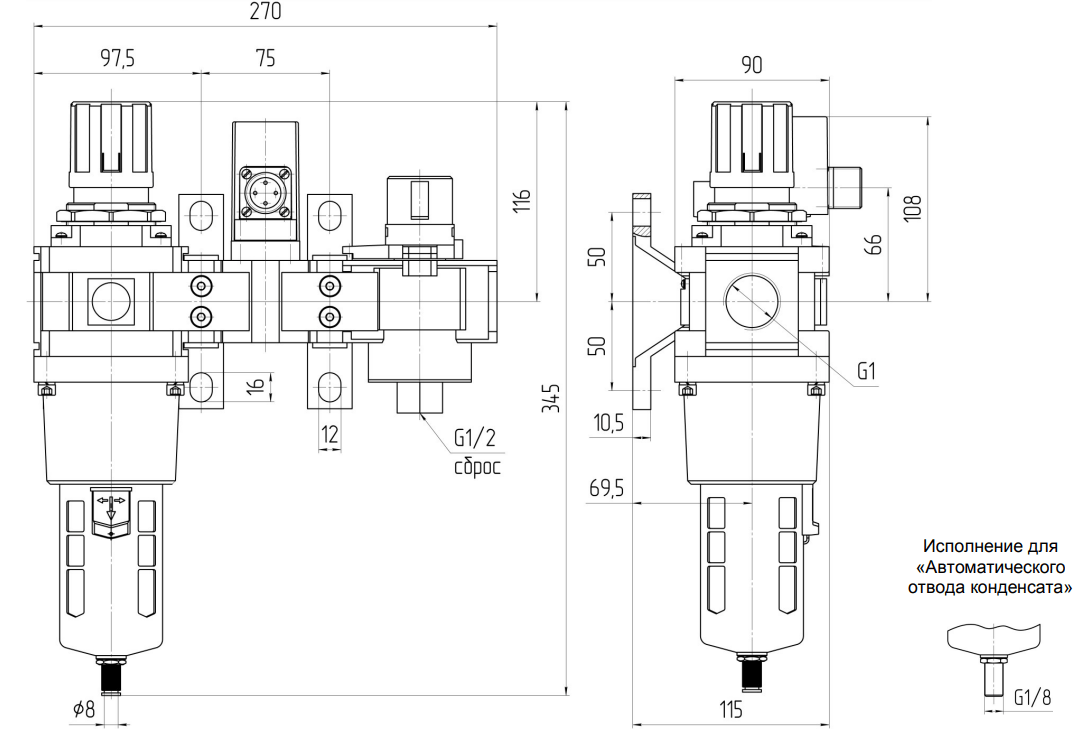

БЛОКИ ПОДГОТОВКИ ВОЗДУХА
П-ФРКВ2-Р-25; П-ФРКВ2-Р-25-5; П-ФРКВ2-Р-25-АО; П-ФРКВ2-Р-25-5-АО
