Блоки подготовки воздуха типа П-ФРК серии MINI, MIDI, MAXI

• присоединение: G1/8"; G1/4"; G3/8"; G1/2"; G1";
• условный проход (Ду): 4; 6; 10; 16; 25 мм.

Состоит из фильтра-влагоотделителя и редукционного пневмоклапана, собранного в одном корпусе.

Блоки подготовки воздуха серии MINI; MIDI и MAXI с условным проходом (Ду) 4; 6; 10; 16; 25 мм, предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневмоприводах и системах промышленного оборудования.
Присоединение: резьбовые отверстия в корпусе блока.
Рабочая среда - сжатый воздух давлением от 0,1 до 1,6 МПа очищенном не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.
Блок подготовки воздуха состоит из фильтравлагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапанном редукционным.
К корпусу с низу крепится резервуар для сбора конденсата с другими деталями фильтра - влагоотделителя типа П-ФВ.
К корпусу с верху крепится стакан, в котором размещены детали пневмоклапана редукционного типа П-РК с настроечным устройством.
Сжатый воздух, подведенный к входному отверстию «IN» в корпусе, попадает в крыльчатку фильтра -влагоотделителя и получает нисходящее вращательное движение, затем через металлокерамический фильтрующий элемент поступает в редукционный клапан и проходит к выходному отв. блока.
В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений.
В нижней части стакана фильтра - влагоотделителя расположено устройство для сброса конденсата, которое открывается в ручную при отсутствии давления, путем откручивания штуцера устройства.
Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха.
Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна закрепленного на редукционном клапане.
При монтаже блока подготовки воздуха стрелка на его корпусе должна совпадать с направлением движения воздушного потока.

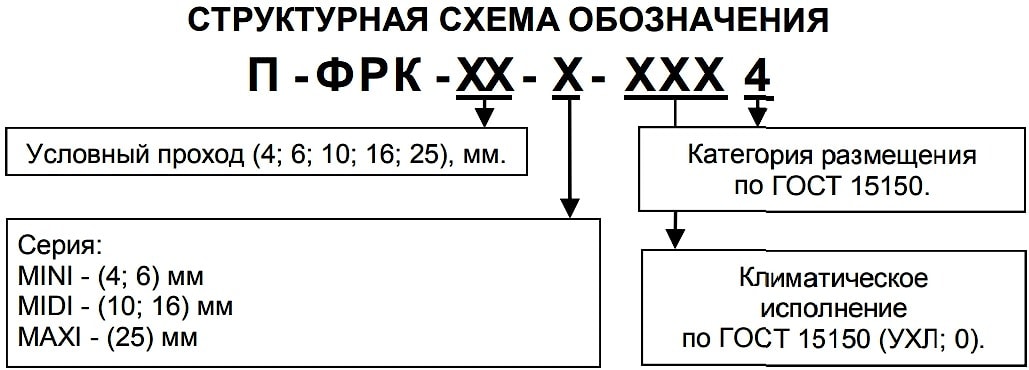

Пример записи при заказе блока подготовки воздуха с условным проходом 10 мм, присоединительной резьбой G3/8", климатического исполнения УХЛ, категории размещения 4: БЛОК ПОДГОТОВКИ ВОЗДУХА П-ФРК-10-MIDI УХЛ 4

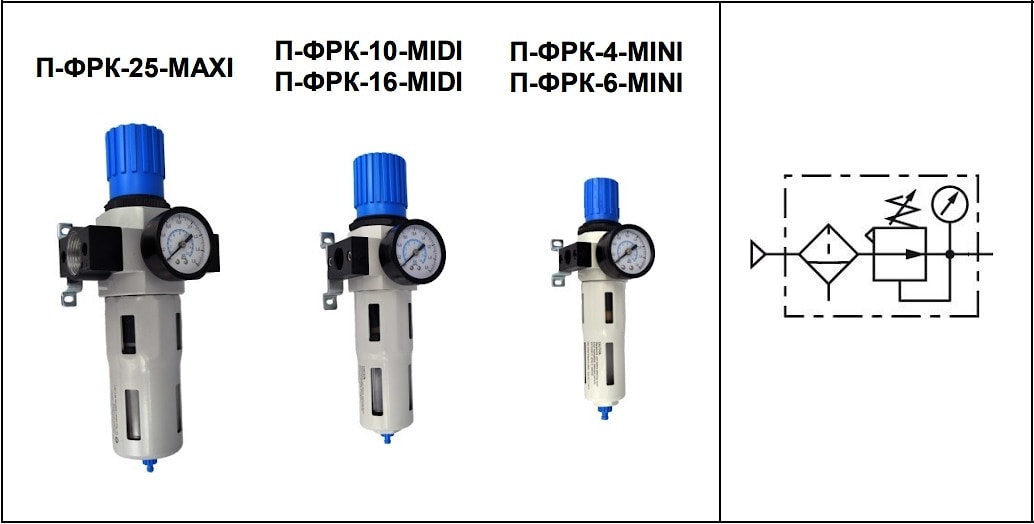

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

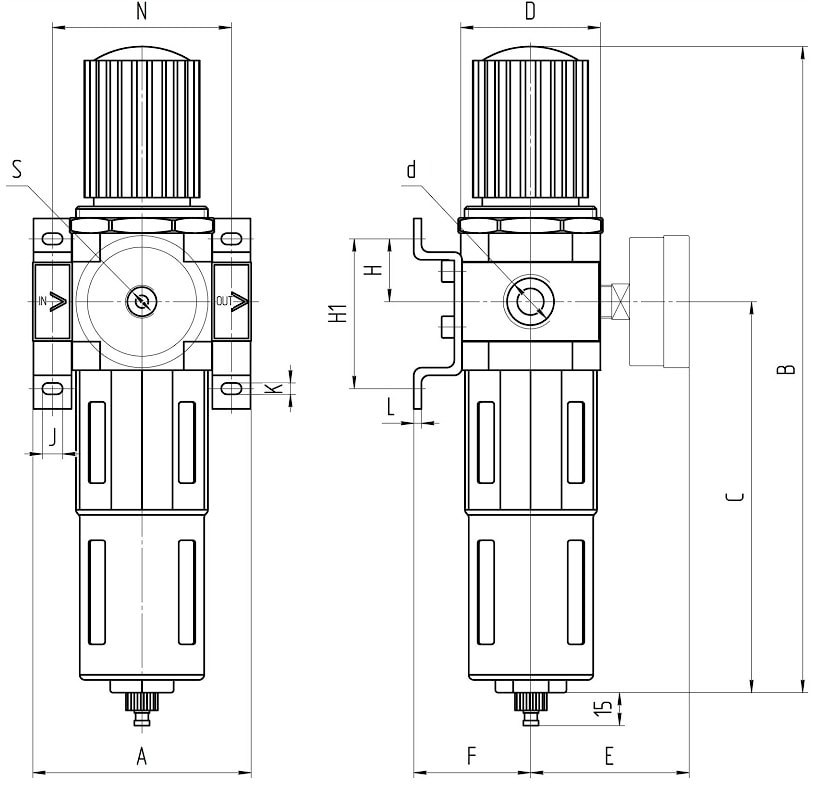

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
