Блоки подготовки воздуха типа БК серии MINI, MIDI, MAXI

  • присоединение: G1/8"; G1/4"; G3/8"; G1/2"; G1";
  • условный проход (Ду): 4; 6; 10; 16; 25 мм.

Состоит из блока подготовки воздуха типа П-ФРК и маслораспылителя типа П-М.

Блоки кондиционирования серии MINI; MIDI и MAXI с условным проходом (Ду) 4; 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.
Присоединение: резьбовые отверстия.
Рабочая среда - сжатый воздух давлением от 0,1 до 1,6 МПа очищенном не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.
Блок кондиционирования содержит блок подготовки воздуха типа П-ФРК и маслораспылитель типа П-М.
Из пневмосети сжатый воздух поступает во входное отверстие «IN», блока подготовки воздуха типа П-ФРК, который состоит из фильтра влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.
Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока.
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
В нижней части стакана фильтра - влагоотделителя расположено устройство для сброса конденсата, которое открывается в ручную при отсутствии давления, путем откручивания штуцера устройства.
Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.
Маслораспылители следует заправлять минеральным маслом вязкостью не более 35мм2 /с, очищенном не грубее 14 класса чистоты по ГОСТ 17216 или маслом ISO VG 32, при отсутствии давления в резервуаре через резьбовое отверстие, закрываемое пробкой.
В металлических кожухах, защищающих прозрачные стаканы блока кондиционирования, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала. Уровень смазочного материала должен контролироваться.
Блоки кондиционирования должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.
Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха П-ФРК.

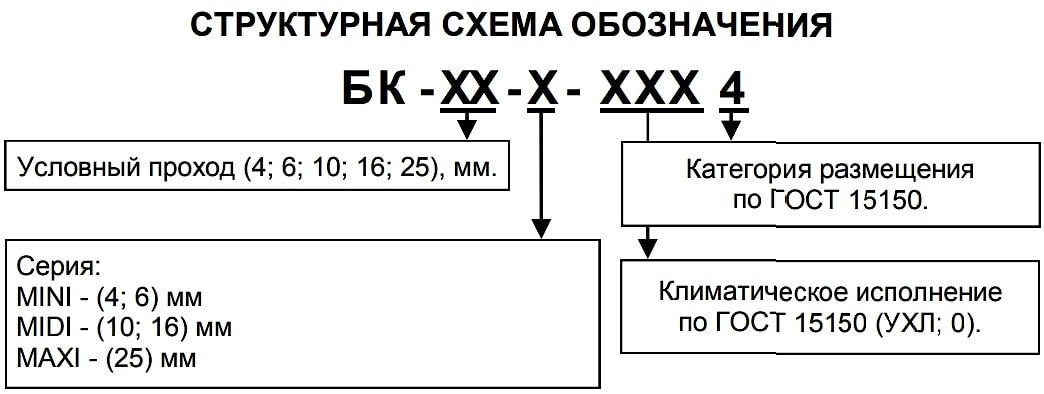

Пример записи при заказе блока кондиционирования с условным проходом 10 мм, присоединительной резьбой G 3/8", климатического исполнения УХЛ, категории размещения 4: БЛОК КОНДИЦИОНИРОВАНИЯ БК-10-MIDI УХЛ 4

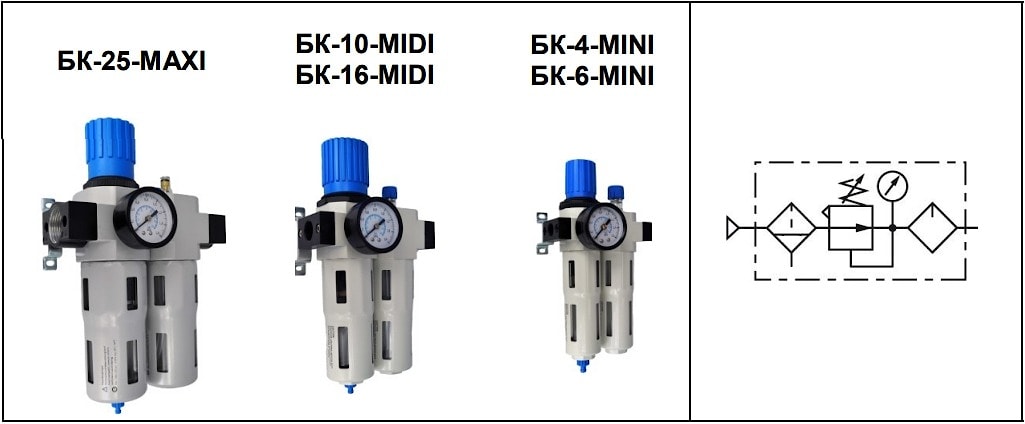

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ПараметрыНормы для типоразмеров
БК-4-MINIБК-6-MINБК-10- MIDIБК-16- MIDIБК-25- MAXI
1. Условный проход, мм46101625
2. Присоединение пневмолиний, дюймG1/8G1/4G3/8G1/2G1
3. Давление на входе, МПа0,1 - 1,6
4. Абсолютная тонкость фильтрации, мкм40
5. Степень влагоотделения, %, не менее90
6. Диапазон настройки давления на выходе, МПа0,5 - 1,2
7. Номинальный расход воздуха, л/мин7001000200026008000
8. Рабочая температура, цельсии0 - 60
9. Масса, кг, не более0,5420,5361,191,1871,736

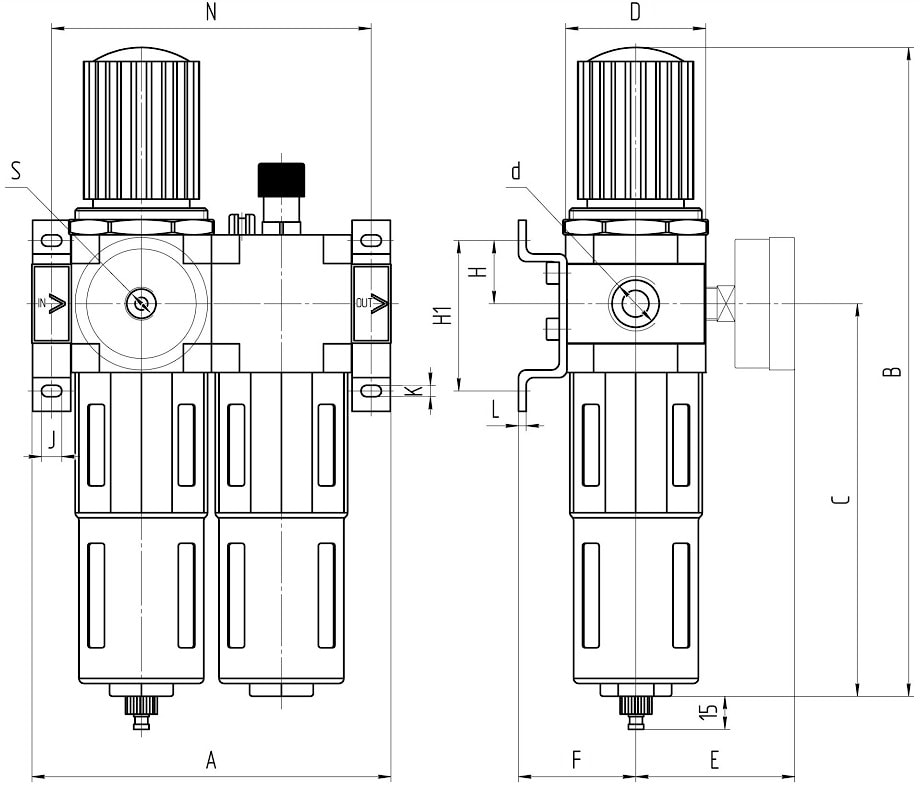

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ОбозначениеРазмеры, мм
dABCENFDHH1JKLS
БК-4-MINIG1/8"1042001305092384017,5357,54,52G1/8"
БК-6-MINIG1/4"
БК-10-MIDIG3/8"140254155621254755256083G1/4"
БК-16-MIDIG1/2"
БК-25-MAXIG1"1822751706715753665,5
