Блоки кондиционирования типа БКВ-Р

  • присоединение: G1/4"; G3/8"; G1/2"; G1";
  • условный проход (Ду): 6; 10; 16; 25 мм.
  • диапазон настройки реле давления: 0,1...1,0 МПа;
  • зона нечувствительности реле:- не более 0,15 МПа;
  • присоединение к электросети - через разъем.

Состоит из блока подготовки воздуха типа П-ФРКВ, маслораспылителя типа П-М и реле давления типа РД-4/25М-10.

Для выбора блока кондиционирования типа БКВ-Р с присоединительной резьбой G1/4; G3/8; G1/2 и G1, необходимо кликнуть на выбираемый элемент.

Блоки со встроенным манометром, с условным проходом (Ду) 6; 10; 16; 25 мм предназначены для подготовки воз. в пневмоприводах и системах промышленного оборудования различного назначения.
Присоединение: резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.
Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.
Блок кондиционирования содержит блок подготовки воздуха типа П-ФРКВ; маслораспылитель типа П-М с проставкой между ними для установки реле давления РД-4/25М-10 и крепежного кронштейна.
Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ.
Реле давления позволяет получить электрический сигнал на отключение при понижении давления ниже заданного уровня или на включение при повышении давления в системе до заданного уровня.
Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока.
Из пневмосети воздух подводится к отверстию «ВХ», блока подготовки воздуха П-ФРКВ, который состоит из фильтра-влагоотделителя, выполненного в общем корпусе с пневмоклапаном редукционным.
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, открываемое в ручную или автоматически при отсутствии давления.
По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).
Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.
Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2/с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.
В кожухах, защищающих прозрачные стаканы блока, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала.
Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля, в вертикальном положении (отклонение не более 5º), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.
Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.
Пример записи при заказе блока кондиционирования со встроенным манометром, с реле давления, с условным проходом 10 мм, присоединительной резьбой G 3/8", климатического исполнения УХЛ, категории размещения 4: БЛОК КОНДИЦИОНИРОВАНИЯ БКВ-Р-10 УХЛ 4

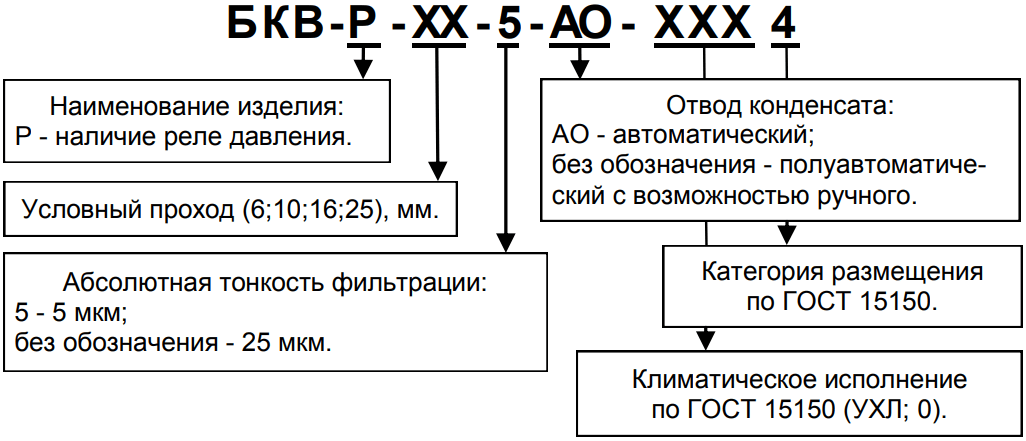

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ

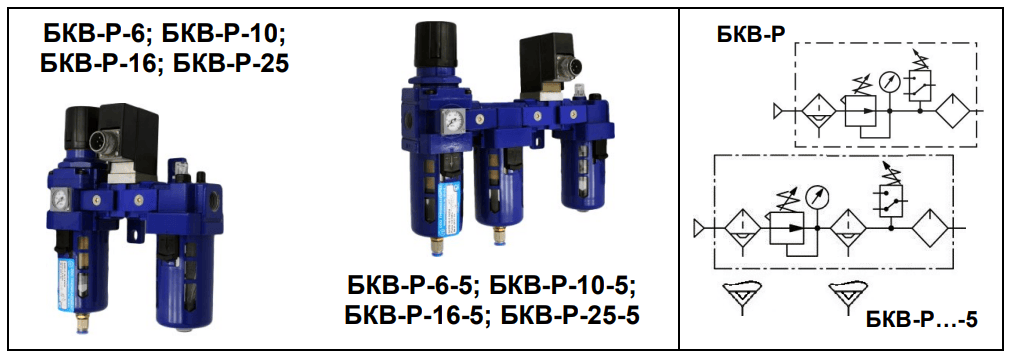

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ПараметрыНормы для типоразмеров
БКВ-Р
с тонк. фильтрации 25 мкм
-6-10-16-25
с тонк. фильтрации 5 мкм
-6-5-10-5-16-5-25-5
1.Условный проход, мм6101625
2.Присоединение пневмолиний, дюймG1/4G3/8G1/2G1
3.Номинальное давление, МПа1
4.Минимальное давление, МПа0,1
5.Расход воздуха при давлении на выходе 0,4 МПа, м3 /мин:
- номинальный, не менее0,20,5514
- минимальная, не более0,16
6.Абсолютная тонкость фильтрации, мкм5;25
7.Степень влагоотделения, %, не менее90
8.Диапазон настройки давления на выходе, МПа0,05-0,85
9.Номин. вместимость резервуара у фильтра, см3 , не менее30100200
10.Снижение давления на выходе при изменении расхода от 0 до номинального при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, МПа, не более0,030,040,050,08
11.Изменение давления на выходе при снижении давления на входе с 1 МПа до 0,5 МПа при давлении настройки 0,4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более0,035
12.Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более0,08
13.Отвод конденсатаПолуавтоматический
с возможностью ручного
14.Подача масла кап/мин:
- при минимальном расходе воздуха, не менее2
- при максимальном расходе воздуха:
- минимальная, не более0,250,52
- максимальная, не менее102050
15.Полезная вместимость резервуара для масла,см3 , не менее60200400
16.Диапазон настройки реле давления, МПа0,2…0,9
17.Зона нечувствительности реле давления, МПа, не более0,15
18.Масса, кг, не более (для фильтрации 25 мкм)1,422,42,364,06
19.Масса, кг, не более (для фильтрации 5 мкм)1,933,093,045,41

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

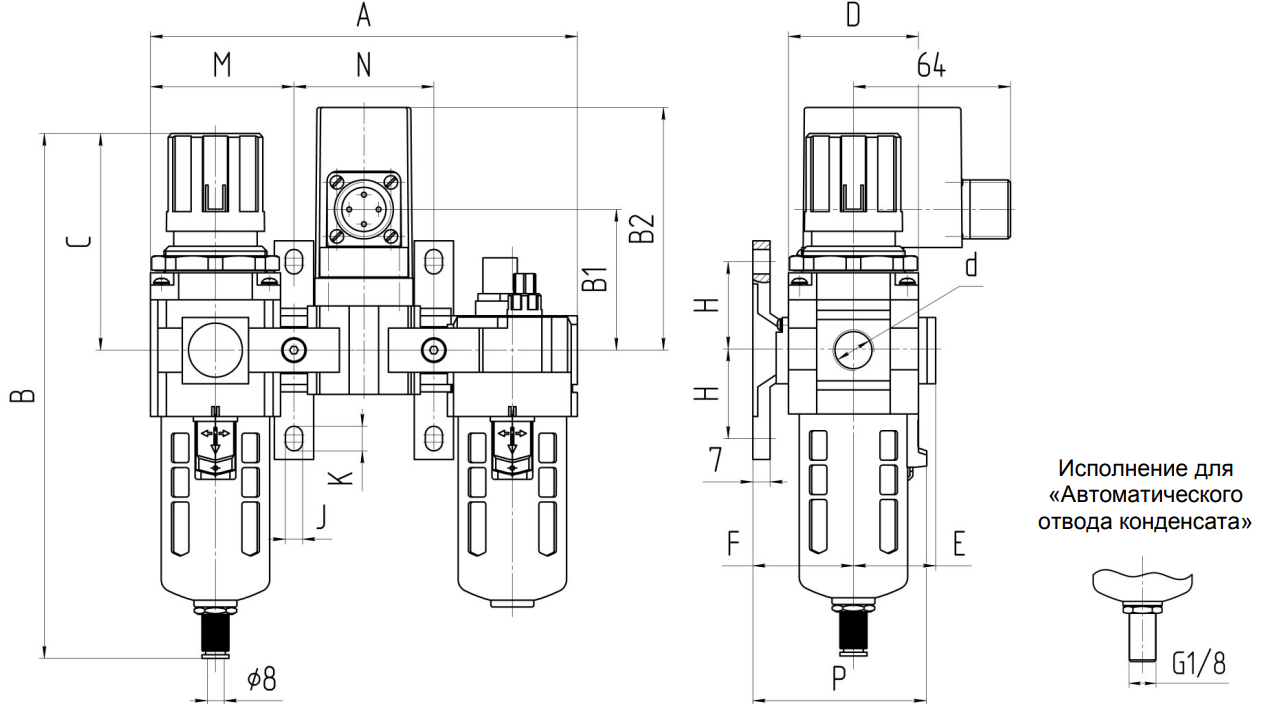

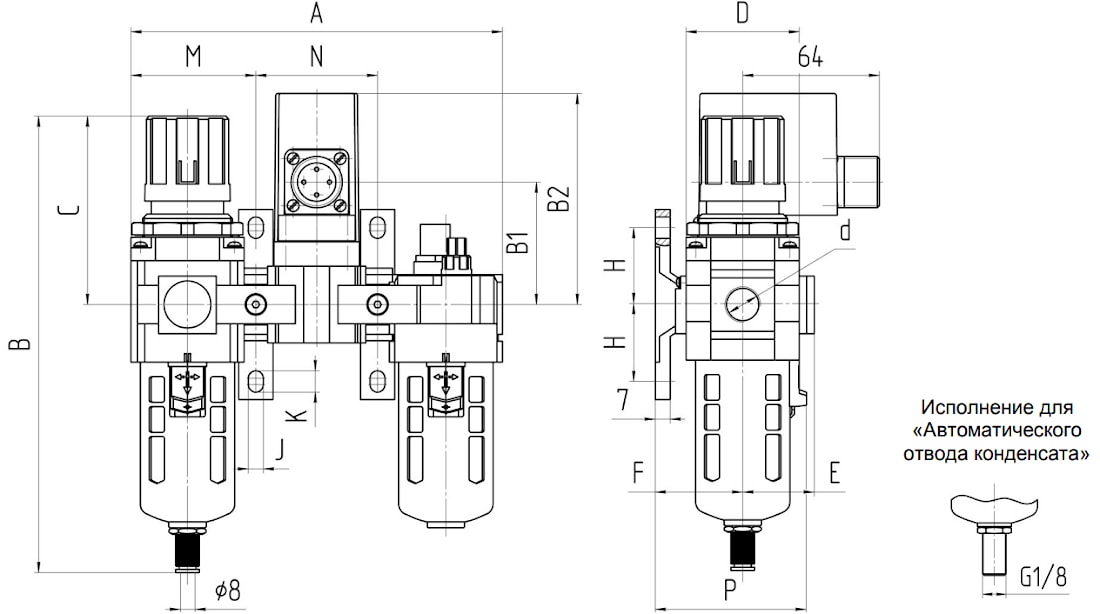

БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ-Р-6; БКВ-Р-10; БКВ-Р-16; БКВ-Р-6-АО; БКВ-Р-10-АО; БКВ-Р-16-АО

ОбозначениеРазмеры, мм
dABB1B2CDEFHJKMPN
БКВ-Р-6G1/41742185395895332413571158,570,557
БКВ-Р-6-АО
БКВ-Р-10G3/82142705799,510970405040913778860
БКВ-Р-10-АО
БКВ-Р-16G1/2
БКВ-Р-16-АО

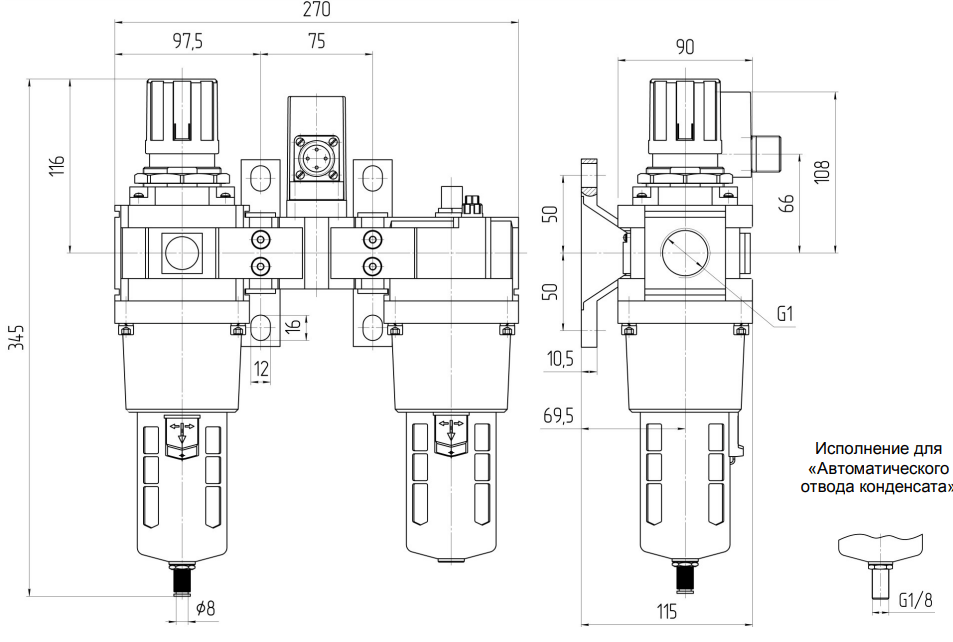

БЛОКИ КОНДИЦИОНИРОВАНИЯ
БКВ-Р-25; БКВ-Р-25-АО

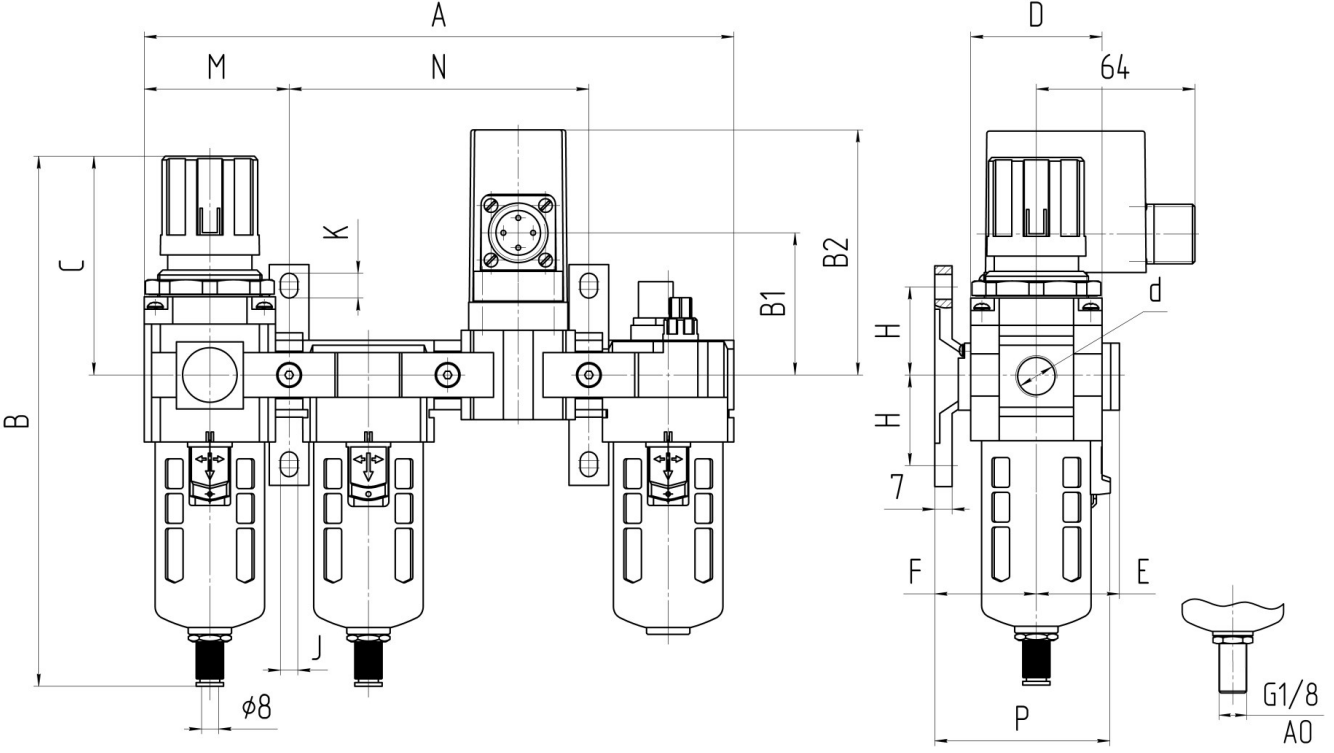

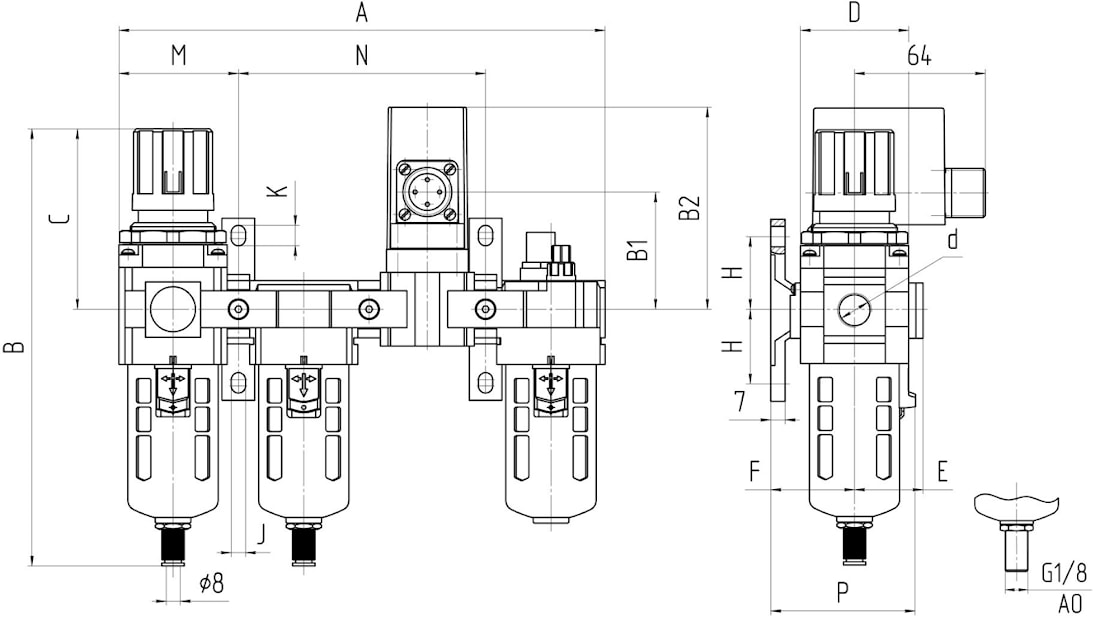

БЛОКИ КОНДИЦИОНИРОВАНИЯ БКВ-Р-6-5; БКВ-Р-10-5; БКВ-Р-16-5
БКВ-Р-6-5-АО; БКВ-Р-10-5-АО; БКВ-Р-16-5-АО

ОбозначениеРазмеры, мм
dABB1B2CDEFHJKMPN
БКВ-Р-6-5G1/42382185395895332413571158,570,5121
БКВ-Р-6-5-АО
БКВ-Р-10-5G3/82982705799,5109704050409137788144
БКВ-Р-10-5-АО
БКВ-Р-16-5G1/2
БКВ-Р-16-5-АО

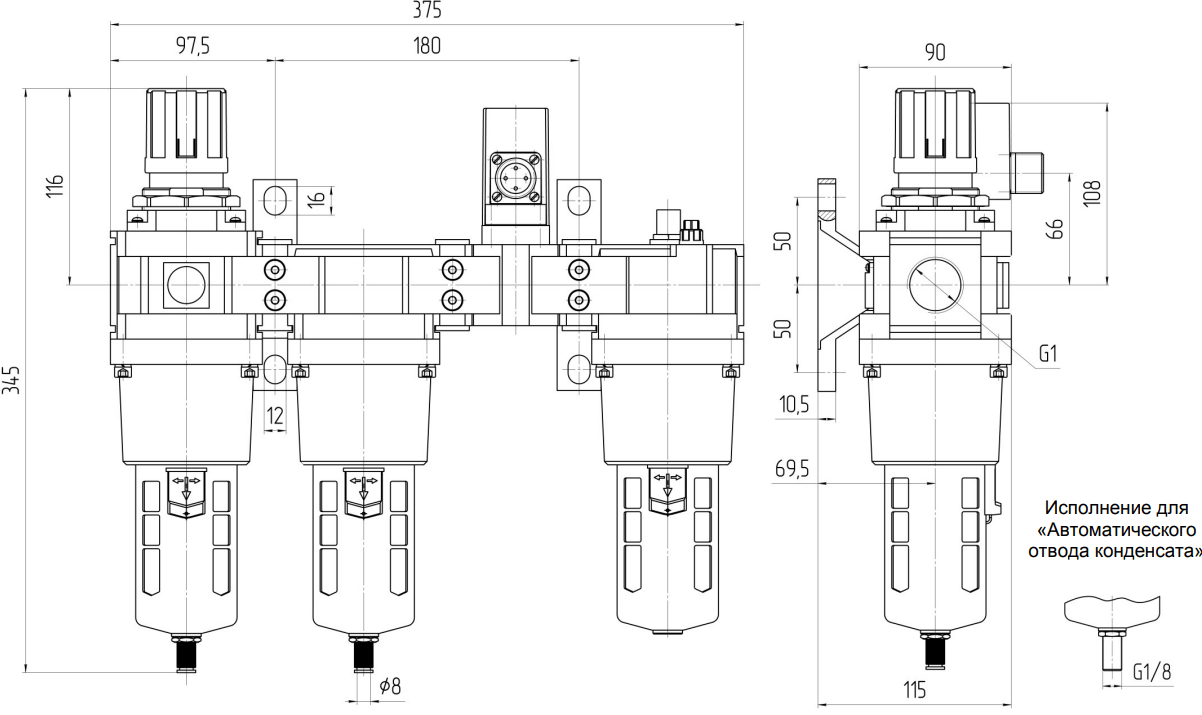

БЛОКИ КОНДИЦИОНИРОВАНИЯ БКВ-Р-25-5; БКВ-Р-25-5-АО
