Пневмораспределитель У71-22Б, У71-24Б

Пневмораспределители трёхлинейные сдвоенные типа У71-22Б-1(2;3) и У71-24Б-1(2;3)с условным проходом (Ду) 16 и 25 мм с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированным управлением предназначены для управления кузнечно - прессовыми и другими машинами. Пневматические распределители У7122Б-1 и У7124Б-1, являются аналогами пневмораспределителей фирмы ROSS DM2DDA43AX1 и DM2DDA67AX1. Вместо системы электрического индикатора блокировки У7124А установлен пневматический клапан «И» и реле давления с переключающим контактом соединяют с электрической цепью пресса с помощью розетки по DIN 43650 (входит в комплект распределителя) IP65.

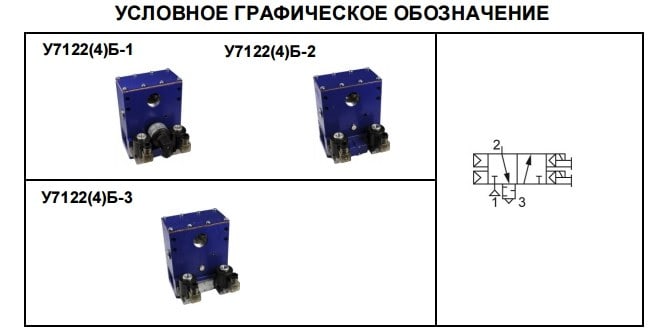

Предусмотрено три исполнения по комплектации:

- У7122(4)Б-1 с пневмоклапанном «И» и реле давления;

- У7122(4)Б-2 с пневмоклапанном «И» без реле давления;

- У7122(4)Б-3 без пневмоклапана «И» и без реле давления.

Конструкция распределительного устройства: клапанного типа.

Присоединение «Вход»/«Выход»: резьбовые отверстия в корпусе распределителя.

Виброустойчивость и вибропрочность – III степень жесткости по ГОСТ 28988.

Пневмораспределители устанавливаются на обработанную поверхность в любом положении и крепятся с помощью четырех винтов через отверстия в корпусе распределителя или в его основании.

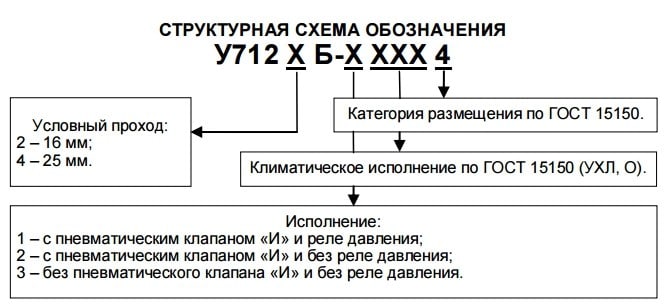

Пример записи при заказе распределителя с пневматическим клапаном «И» и без реле давления, условным проходом 16 мм, напр. 24 В постоянного тока, климатического исполнения УХЛ, категории размещения 4:

Пневмораспределитель У7122Б-2 УХЛ4 ( 24В, пост.)

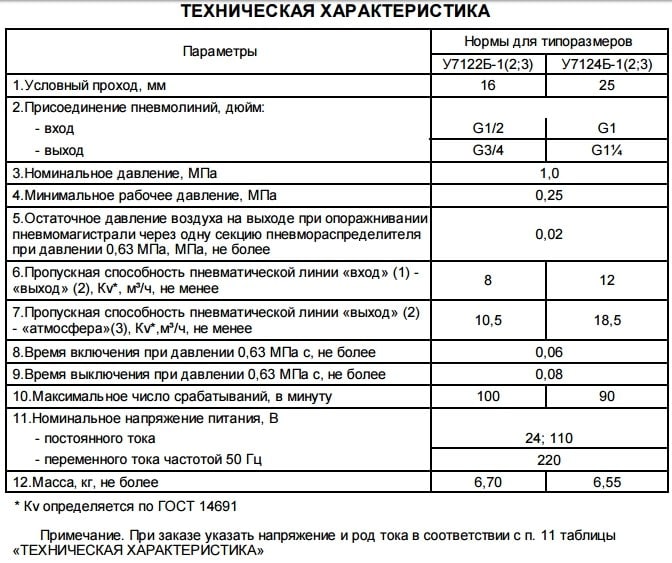

Технические характеристики пневмораспределителей трёхлинейных сдвоенных У7122(4)Б-1(2;3) (PDF)
