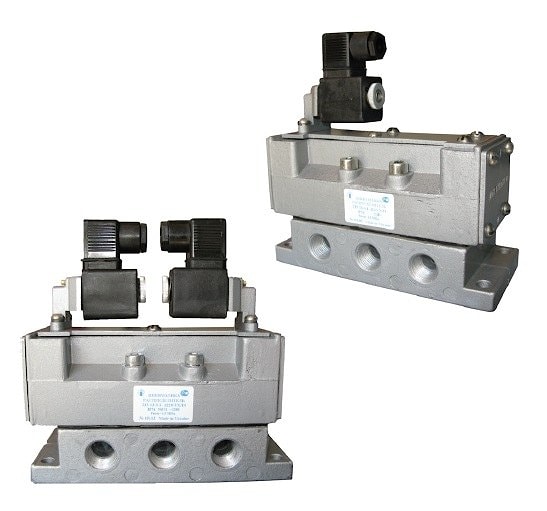

Пневмораспределители 5Р4 применяются в пневматических системах для распределения потоков сжатого воздуха, работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью 10–35 мм2/с при температуре 50°С с концентрацией из расчета 1–2 капли на 1м3 воздуха, приведенных к нормальным условиям (температура 20°С, давление 101325 Па). Пневмораспределители имеют размеры стыковой поверхности монтажных плит соответствующие ISO 5599-1.
Условное обозначение пневмосхем пневмораспределителя:
5Р4.211 - Двухпозиционный с односторонним пневматическим управлением и пневмовозвратом;
5Р4.212 - Двухсторонний с двухсторонним пневмоуправлением;
5Р4.231 - Двухпозиционный с односторонним электропневмоуправлением ручным дублированием и пневмовозвратом;
5Р4.232 - Двухпозиционный с двухсторонним электропневмоуправлением ручным дублированием;
5Р4.311 - Трехпозиционный с двухсторонним пневмоуправлением, возврат в среднюю позицию пружинный, все линии перекрыты;
5Р4.331 - Трехпозиционный с двухсторонним электропневмоуправлением, ручным дублированием, возврат в среднюю позицию пружинный, все линии перекрыты.
Способ присоединения пневмолиний, монтажные размеры:
13—плита для трубного монтажа, отверстия сбоку, К½";
14—плита для трубного монтажа, отверстия сбоку, К3/4";
54—плита для батарейного монтажа, отверстия снизу, К3/4";
33—плита для трубного монтажа, отверстия снизу, К½";
34—плита для трубного монтажа, отверстия снизу, К3/4";
35—плита для трубного монтажа, отверстия снизу, К1";
