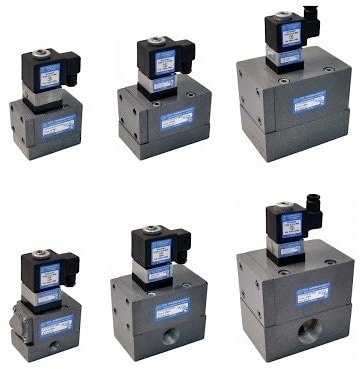

Пневмораспределитель П-Р13Э-12/10, П-Р13Э-16/10, П-Р13Э-20/10, П-Р13Э-25/10, П-Р13Э-32/10, П-Р13Э-40/10

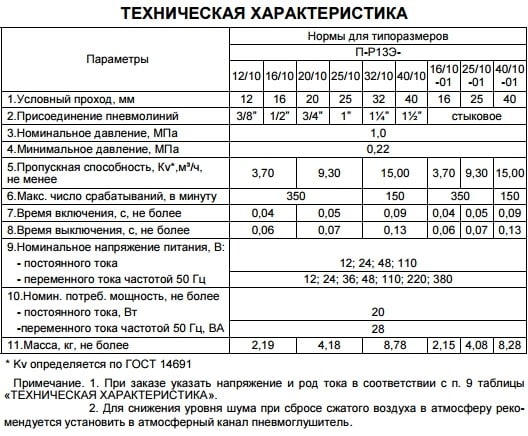

Пневмораспределители 3-хлинейные П-Р13Э-12/10, П-Р13Э-16/10, П-Р13Э-20/10, П-Р13Э-25/10, П-Р13Э-32/10, П-Р13Э-40/10 с условным проходом (Ду) 12,16,20,25,32,40 мм соответственно, двухпозиционные, с электропневматическим односторонним управлением и пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в приводах различного назначения.

Конструкции распределительного устройства - клапанного типа.

Присоединение:

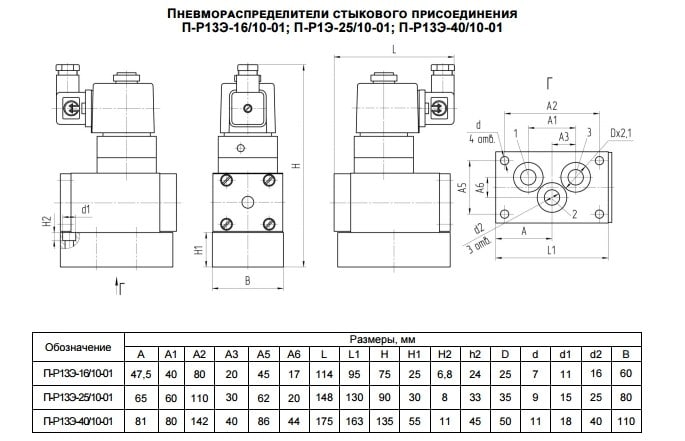

- стыковое с плитой и нижним расположением отверстий (П-Р13Э-16/10-01, П-Р1Э-25/10-01, П-Р13Э-40/10-01);

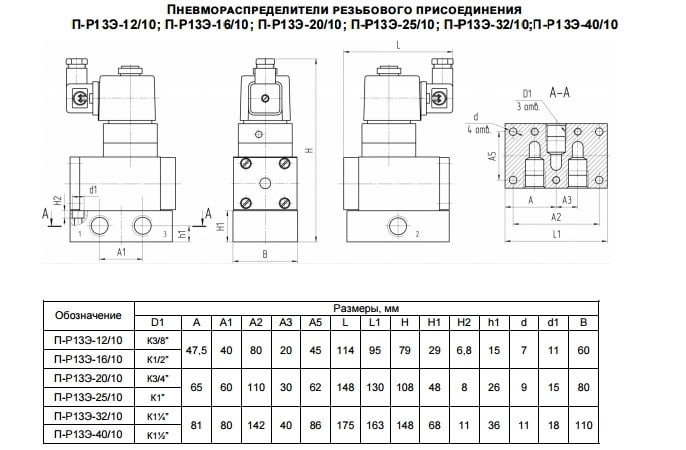

- резьбовое К3/8", К1/2", К3/4", К1", К1¼", К1½", с плитой и боковым расположением отверстий - трубы в стороны (П-Р13Э-12/10, П-Р13Э-16/10, П-Р13Э-20/10, П-Р13Э-25/10, П-Р13Э-32/10, П-Р13Э-40/10).

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

В качестве распределительного органа используется клапанный узел с эластичными уплотнениями, который размещен в корпусе и удерживается в исходном положении пружиной.

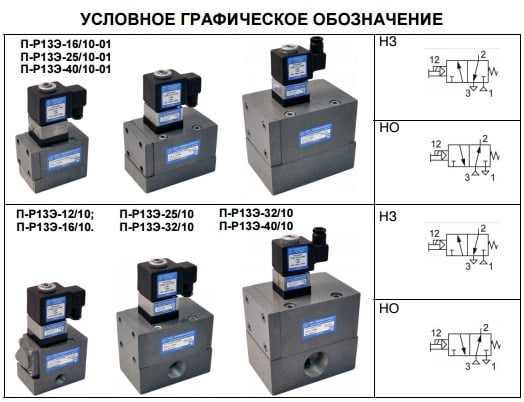

В монтажной плите выполнены каналы: (2) - выходной, (3) - атмосферный, (1) - питания, с резьбовыми отверстиями для подсоединения внешних пневмолиний (резьбовое присоединение). Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделие и нумерации каналов на условном графическом обозначении.

Распределители изготавливаются нормально-закрытого исполнения (НЗ), но могут быть использованы как и нормально-открытые (НО).

На корпусе распределителя закреплен 3-х линейный пневмораспределитель с электромагнитным управлением ПЭК3-2,5-21 (клапан пилот), который присоединяется к сети через электрический контактный разъем. Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

Степень защиты - IP65 по ГОСТ 14254.

При подаче электрического сигнала срабатывает клапан пилот, при этом выходной канал (2) соединяется с каналом питания, а атмосферный канал отсекается. После снятия сигнала клапанный узел возвращается в исходное положение.

При использовании распределителя по схеме НО исполнения, назначение отверстий (1) и (3) меняются. При этом необходимо переходную плиту, совместно с клапаном пилотом, развернуть на 180°.

Пневмораспределители могут быть установлены в любом пространственном положении.

При монтаже распределитель крепится четырьмя винтами. Перед монтажом необходимо:

- отсоединить корпус от плиты;
- закрепить плиту на изделии винтами;
- установить корпус на плиту и закрепить его.

Распределители стыкового исполнения для присоединения к пневмосистеме устанавливают с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки), которые установлены в цековках основания распределителя.

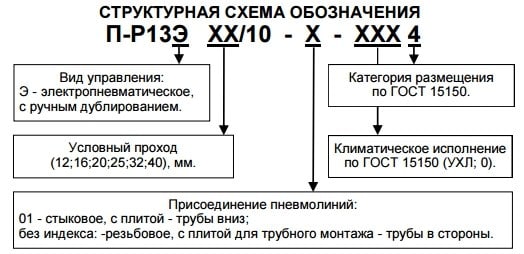

Пример записи при заказе распределителя с электропневматическим управлением, резьбового способа присоединения пневмолиний с условным проходом 25 мм, напряжением 24В постоянного тока, климатического исполнения УХЛ, категории размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ П-Р13Э-25/10 УХЛ 4 (24В, пост.)
