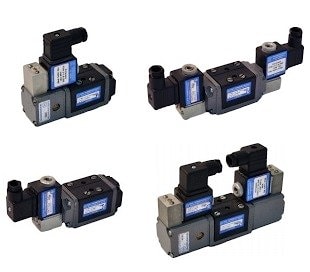

Пневмораспределитель 5РМ-6-231, 5РМ-6-232, 5РМ-6-233, 5РМ-6-331, 5РМ-6-332

Пневмораспределители 5-ти линейные 5РМ-6-231, 5РМ-6-232, 5РМ-6-233, 5РМ-6-331, 5РМ-6-332 с условным проходом (Ду) 6 мм предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.

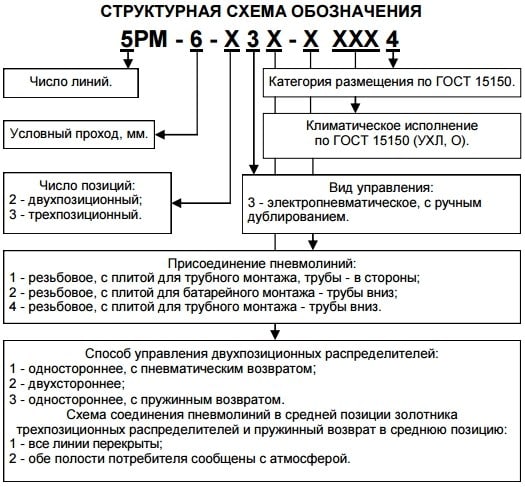

Присоединение:

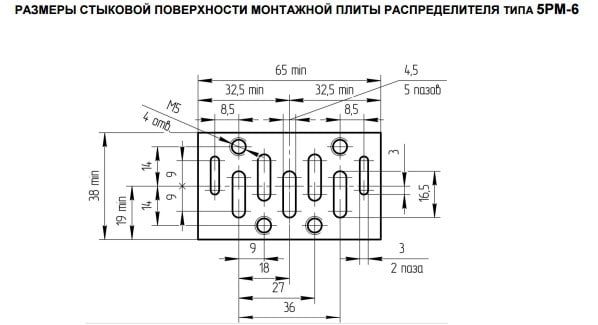

- резьбовое, с плитой:

- с боковым (трубы в стороны) расположением отверстий;

- с нижним (трубы вниз) расположением отверстий;

- для батарейного монтажа (трубы вниз) расположением отверстий.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.







Пневмораспределители имеют один (для одностороннего) или два (для двухстороннего управления) трехлинейный пневмораспределитель с электромагнитным управлением РЭМ 3-1,6-1 (клапан пилот), который присоединяется к сети через электроконтактный разъем.

Степень защиты - IP 65 по ГОСТ 14254.

Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

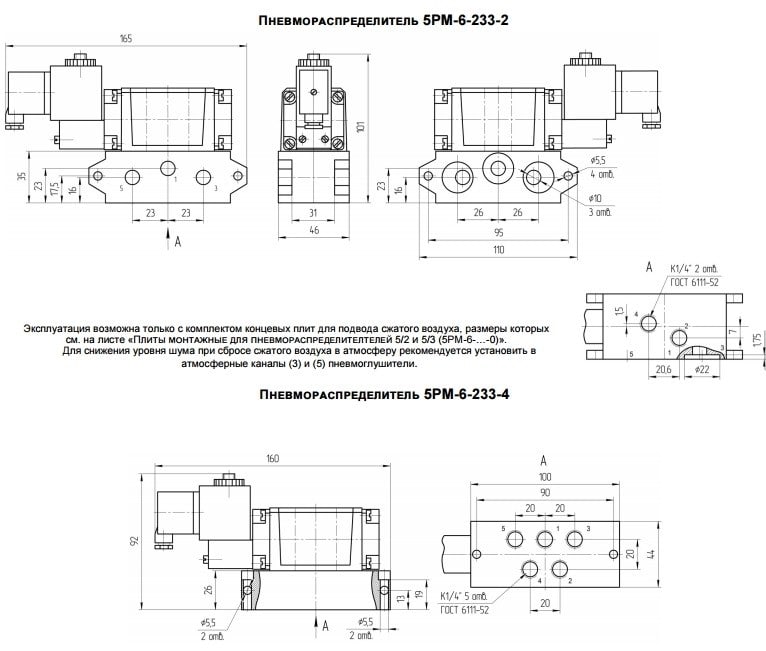

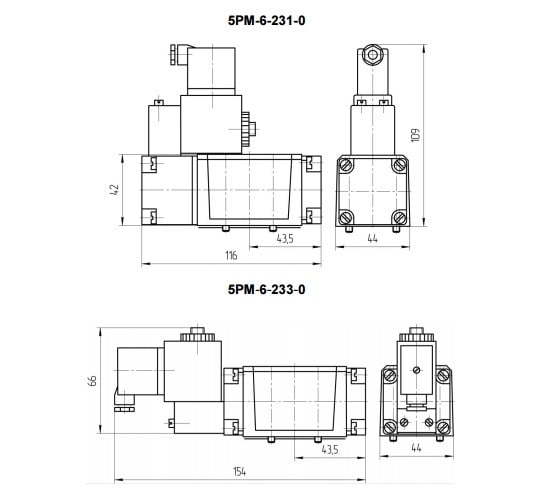

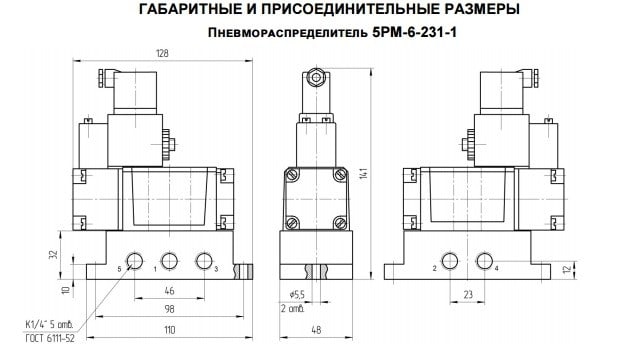

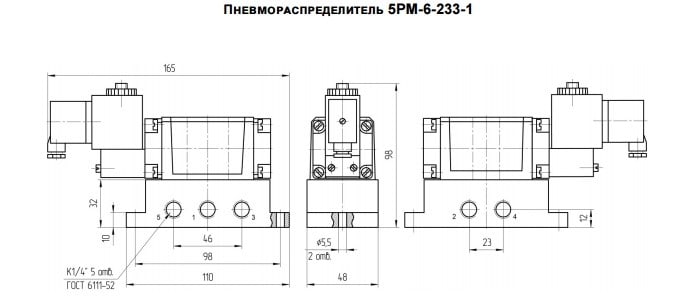

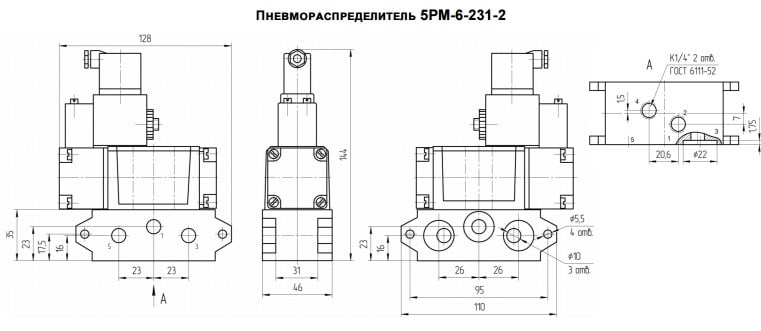

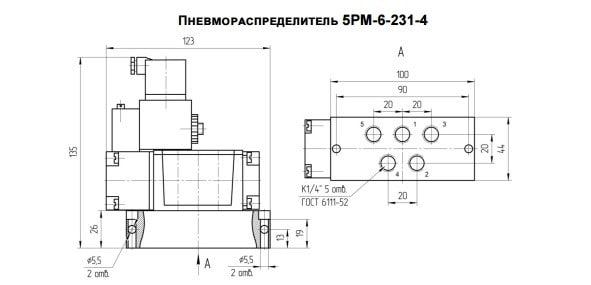

В пневмораспределителях с односторонним управлением (5РМ-6-231-0, 5РМ-6-231-1, 5РМ-6-231-2, 5РМ-6-231-4, 5РМ-6-233-0, 5РМ-6-233-1, 5РМ-6-233-2, 5РМ-6-233-4) в исходном положении золотник удерживается давлением сжатого воздуха (схема 231), или пружиной (схема 233). При этом канал питания (1) сообщается с выходным каналом (2), канал (4) - с атмосферным каналом (5), а канал (3) - отсечен золотником. При подаче управляющего сигнала срабатывает клапан пилот. При этом канал питания (1) сообщается с выходным каналом - (4), а канал (2) – с атмосферным (3), а канал (5) отсекается. При снятии сигнала, золотник возвращается в исходное положение.

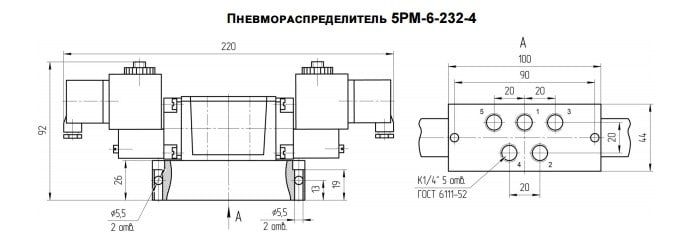

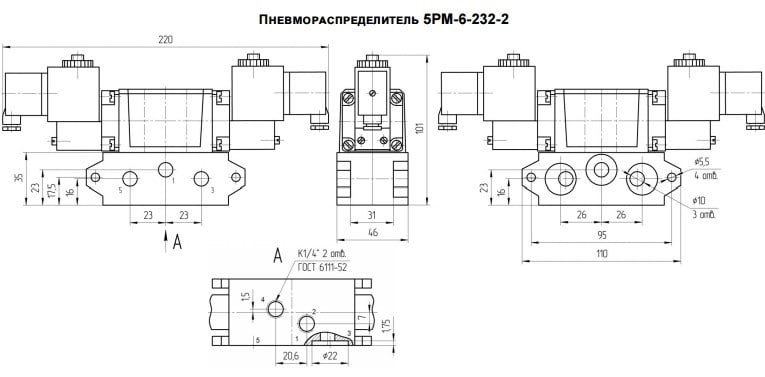

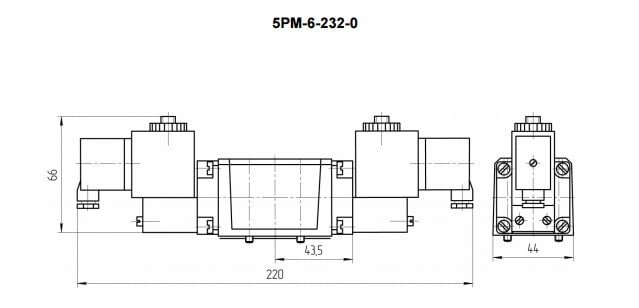

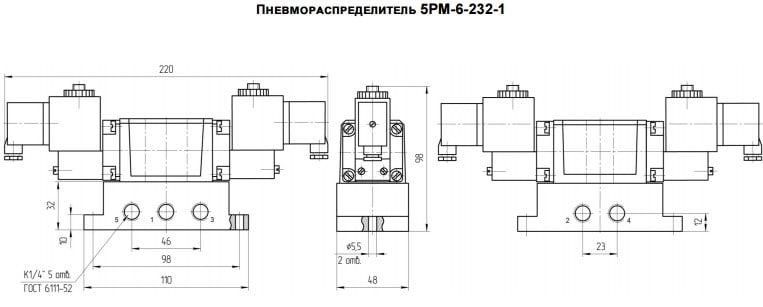

В пневмораспределителях с двухсторонним управлением (5РМ-6-232-0, 5РМ-6-232-1, 5РМ-6-232-2, 5РМ-6-232-4) золотник перемещается из одного положения в другое при переменной подаче управляющих сигналов на соответствующий клапан пилот. При снятии управляющего сигнала, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении.

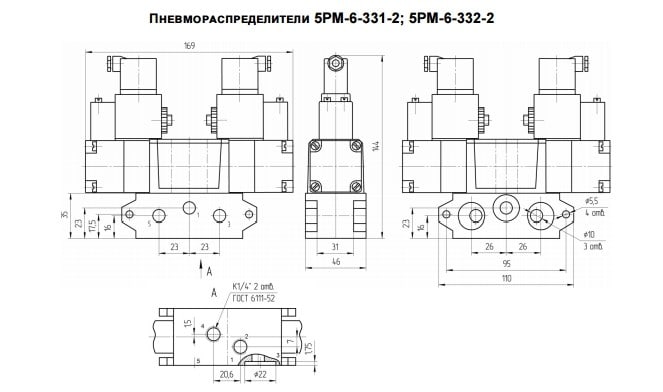

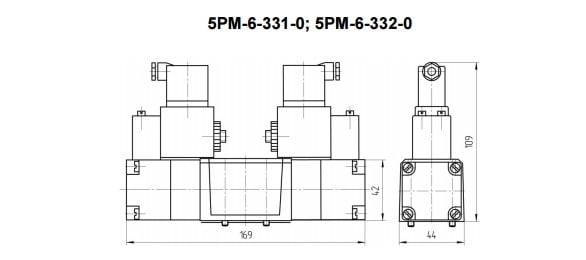

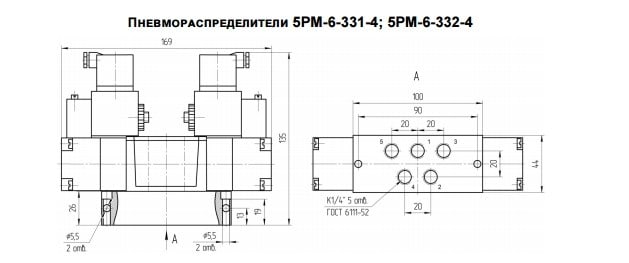

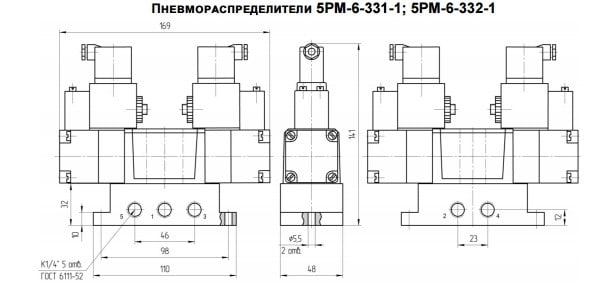

В трехпозиционных пневмораспределителях (5РМ-6-331-0, 5РМ-6-331-1, 5РМ-6-331-2, 5РМ-6-331-4, 5РМ-6-332-0, 5РМ-6-332-1, 5РМ-6-332-2, 5РМ-6-332-4) функциональная схема исходного положения:

- в средней позиции золотника все линии перекрыты (схема 331);

- в средней позиции золотника обе полости потребителя сообщены с атмосферой (схема 332).

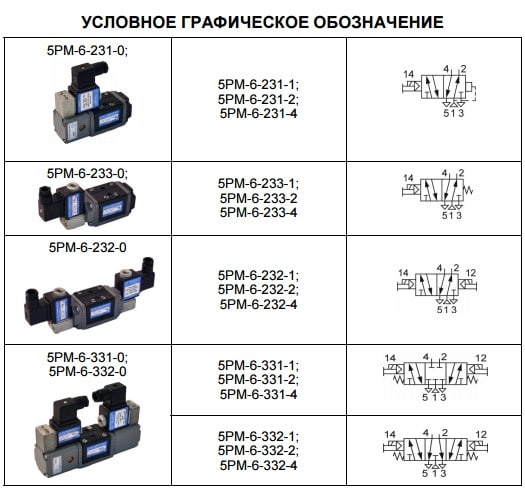

Золотник перемещается из одного крайнего положения в другое при переменной подаче управляющих сигналов на соответствующий клапан пилот. При снятии управляющего сигнала золотник возвращается в исходное (среднее) положение при помощи пружины. Три положения золотника обеспечивают сообщение выходных каналов (2) и (4) с каналом питания (1) или атмосферными каналами (3) и (5) в соответствии с условным графическим обозначением распределителя.

Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в каналы (3) и (5) пневмоглушители.

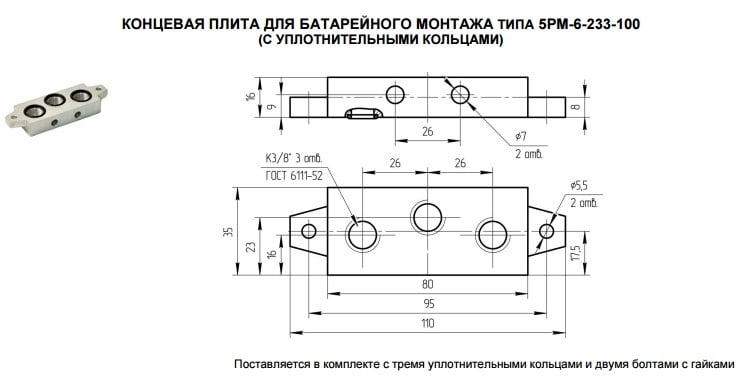

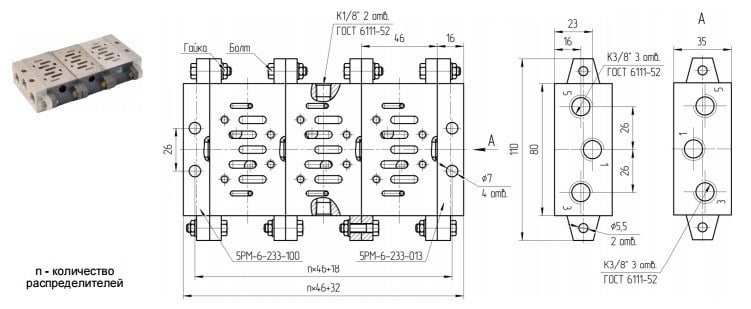

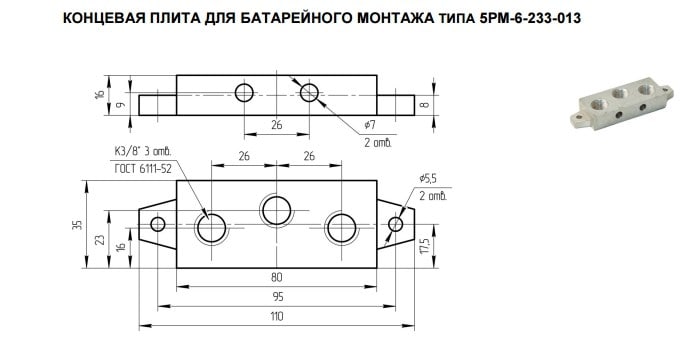

КОНЦЕВЫЕ ПЛИТЫ ДЛЯ БАТАРЕЙНОГО МОНТАЖА ПНЕВМОРАСПРЕДЕЛИТЕЛЕЙ ТИПА 5РМ-6-…-2

Батарейный монтаж позволяет получить блок пневмораспределителей с общим каналом для подвода магистрального давления (1) и двумя общими каналами для линии выхлопа (3) и (5).
