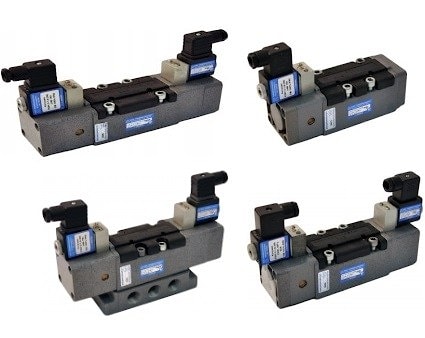

Пневмораспределитель 5Р-10-231, 5Р-16-231, 5Р-10-233, 5Р-16-233, 5Р-10-232, 5Р-16-232, 5Р-10-331, 5Р-16-331, 5Р-10-332, 5Р-16-332

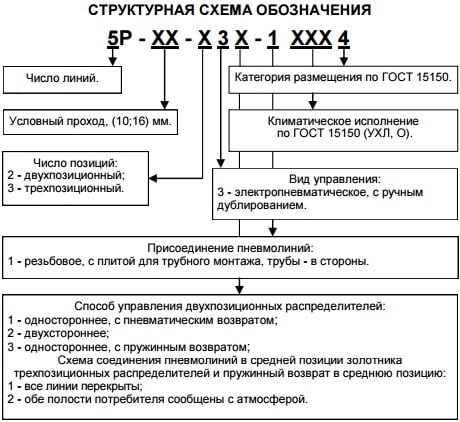

Пневмораспределители 5-ти линейные 5Р-10-231, 5Р-16-231, 5Р-10-233, 5Р-16-233, 5Р-10-232, 5Р-16-232, 5Р-10-331, 5Р-16-331, 5Р-10-332, 5Р-16-332, с электропневматическим управлением, с условным проходом (Ду) 10 и 16 мм предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.





Присоединение: резьбовое, с плитой - с боковым (трубы в стороны) расположением отверстий.

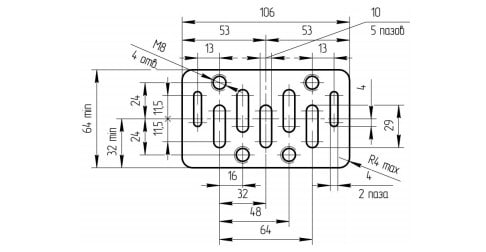

РАЗМЕРЫ СТЫКОВОЙ ПОВЕРХНОСТИ МОНТАЖНОЙ ПЛИТЫ РАСПРЕДЕЛИТЕЛЯ ТИПА 5Р-10 И 5Р-16:



Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.

Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

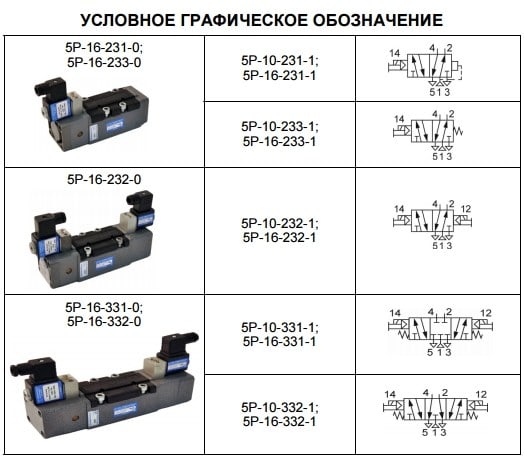

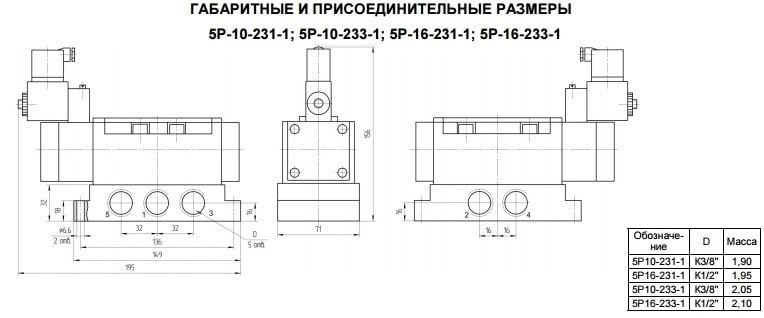

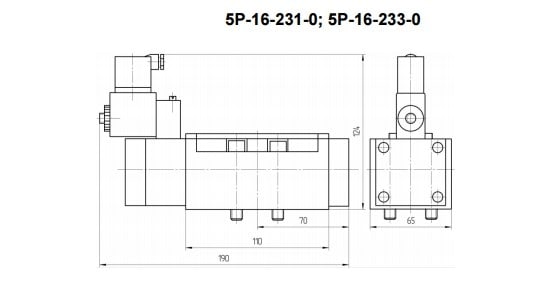

В пневмораспределителях с односторонним управлением 5Р-10-231, 5Р-16-231, 5Р-10-233, 5Р-16-233 в исходном положении золотник удерживается давлением сжатого воздуха (схема 231), или пружиной (схема 233). При этом канал питания (1) сообщается с выходным каналом (2), канал (4) - с атмосферным каналом (5), а канал (3) - отсечен золотником. При подаче управляющего сигнала срабатывает клапан - пилот. При этом канал питания (1) сообщается с выходным каналом - (4), а канал (2) – с атмосферным (3), а канал (5) отсекается. При снятии сигнала, золотник возвращается в исходное положение.

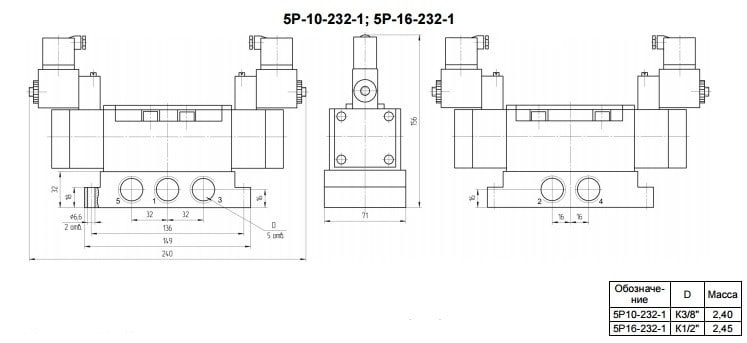

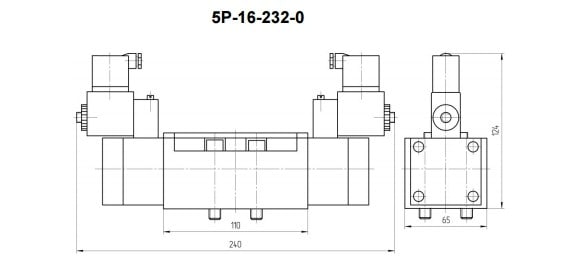

В пневмораспределителях с двухсторонним управлением 5Р-10-232, 5Р-16-232 золотник перемещается из одного положения в другое при переменной подаче управляющих сигналов на соответствующий клапан пилот. При снятии управляющего сигнала, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении.

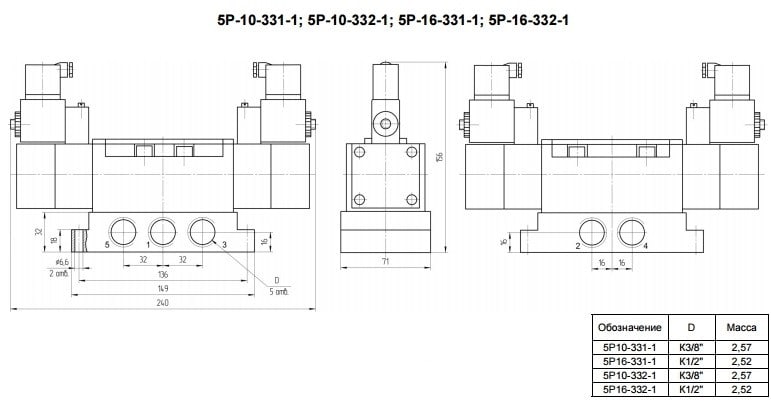

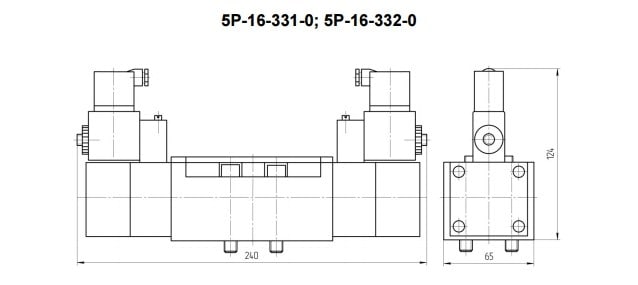

В трехпозиционных пневмораспределителях 5Р-10-331, 5Р-16-331, 5Р-10-332, 5Р-16-332 функциональная схема исходного положения:

- в средней позиции золотника все линии перекрыты (схема 331);

- в средней позиции золотника обе полости потребителя сообщены с атмосферой (схема 332).

Золотник перемещается из одного крайнего положения в другое при переменной подаче управляющих сигналов на соответствующий клапан пилот. При снятии управляющего сигнала золотник возвращается в исходное (среднее) положение при помощи пружины. Три положения золотника обеспечивают сообщение выходных каналов (2) и (4) с каналом питания (1) или атмосферными каналами (3) и (5) в соответствии с условным графическим обозначением распределителя.



Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в каналы (3) и (5) пневмоглушители.

РАЗМЕРЫ СТЫКОВОЙ ПОВЕРХНОСТИ МОНТАЖНОЙ ПЛИТЫ РАСПРЕДЕЛИТЕЛЯ ТИПА 5Р-10 И 5Р-16:
