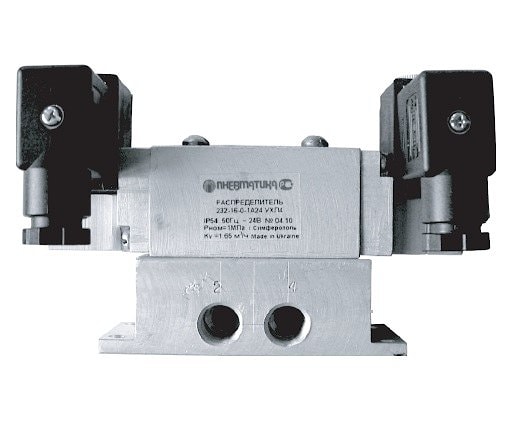

Пневмораспределители пятилинейные золотниковые 5P1

Пневмораспределители 5Р1 применяются в пневматических системах для распределения потоков сжатого воздуха, работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью 10–35 мм2/с при температуре 50°С с концентрацией из расчета 1–2 капли на 1м3 воздуха, приведенных к нормальным условиям (температура 20°С, давление 101325 Па). Пневмораспределители имеют размеры стыковой поверхности монтажных плит соответствующие ISO 5599-1.

Условное обозначение пневмосхем:

5Р1.211 - Двухпозиционный с односторонним пневматическим управлением и пневмовозвратом;

5Р1.212 - Двухсторонний с двухсторонним пневмоуправлением;

5Р1.231 - Двухпозиционный с односторонним электропневмоуправлением ручным дублированием и пневмовозвратом;

5Р1.232 - Двухпозиционный с двухсторонним электропневмоуправлением ручным дублированием;

5Р1.311 - Трехпозиционный с двухсторонним пневмоуправлением, возврат в среднюю позицию пружинный, все линии перекрыты;

5Р1.331 - Трехпозиционный с двухсторонним электропневмоуправлением, ручным дублированием, возврат в среднюю позицию пружинный, все линии перекрыты.

Способ присоединения пневмолиний, монтажные размеры:

11—плита для трубного монтажа, отверстия сбоку, К1/4";

21—плита для трубного монтажа, отверстия сбоку, G1/4";

51—плита для батарейного монтажа, отверстия снизу, К1/4";

61—плита для батарейного монтажа, отверстия снизу, G1/4"

Род, частота, номинальное напряжение электрического тока:

А—переменный ток 50 Гц (24, 42, 110, 220, 36* В);

Б—переменный ток 60 Гц (24, 42, 110, 220, 36* В);

Д—постоянный ток (12, 24, 48, 110 В)

*Примечание: распределители с напряжением 36 В изготавливаются по специальному заказу.

Пример обозначения: 5Р1.231-51-0-1 А220

231 – Пневмосхема;

51 - Способ присоединения пневмолиний, монтажные размеры;

0—без индикации управляющего сигнала;

1— Способ присоединения к электросети: через разъем

А220 - Род, частота, номинальное напряжение электрического тока

Технические характеристики пневмораспределителей пятилинейных золотниковых 5Р1 (PDF)
