Пневмораспределитель НО и НЗ исполнения с электропневматическим управлением П-Р321-6-0, П-Р322-6-0, П-Р321-6-1, П-Р322-6-1

Пневмораспределители 3-х линейные П-Р321-6-0, П-Р322-6-0, П-Р321-6-1, П-Р322-6-1, нормально - открытого (НО) и нормально - закрытого (НЗ) исполнения, с условным проходом (Ду) 6 мм, двухпозиционные с электропневматическим односторонним управлением и пружинным возвратом в исходное положение, предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения.





Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Конструкция распределительного устройства: клапанного типа.

Присоединение:

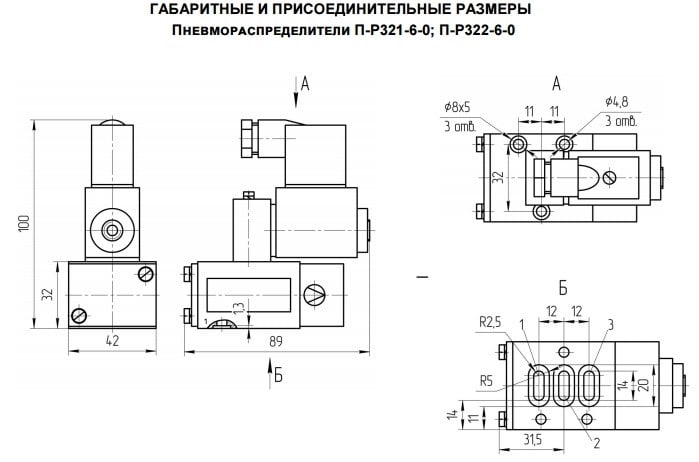

- стыковое, без плиты;

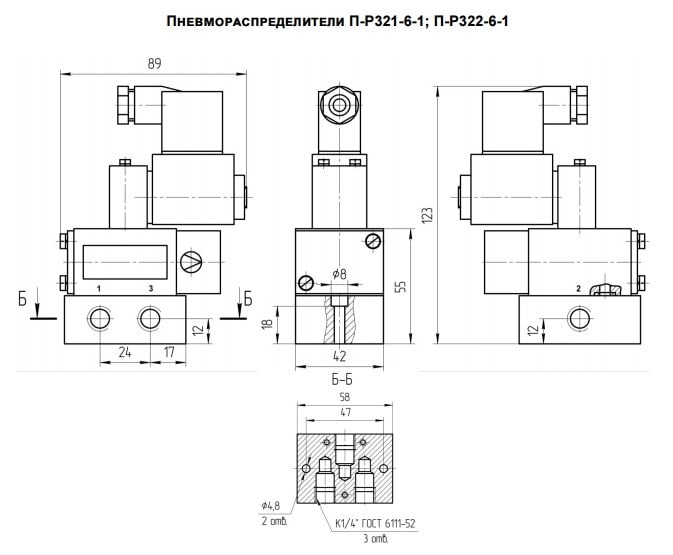

- резьбовое К1/4" с плитой, и боковым (трубы в стороны) расположением отверстий.

Виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988.

В качестве распределительного органа используется клапанный узел с эластичными уплотнениями, который размещен в корпусе и удерживается в исходном положении пружиной.

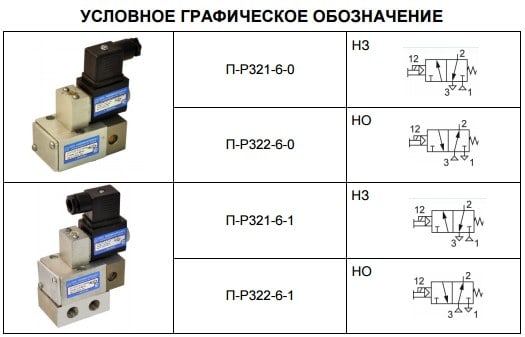

В монтажной плите выполнены каналы: (2) - выходной, (3)- атмосферный, (1)- питания, (12)- управления с резьбовыми отверстиями для подсоединения внешних пневмолиний. Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

Распределители изготавливаются:

- в нормально - открытом (НО) исполнении: П-Р312-6-0, П-Р312-6-1;

- в нормально - закрытом (НЗ) исполнении: П-Р311-6-0, П-Р311-6-1.

На корпусе распределителя закреплен трехлинейный пневмораспределитель с электромагнитным управлением РЭМ3-1,6-1 (клапан пилот), который присоединяется к сети через электроконтактный разъем.

Клапан пилот имеет устройство для ручного дублирования электрического сигнала. При подаче электрического сигнала срабатывает клапан пилот, при этом выходной канал (2) соединяется с каналом питания, а атмосферный канал отсекается. После снятия сигнала клапанный узел с поршнем возвращается в исходное положение.

Степень защиты, обеспечиваемая оболочкой катушки распределителя - IP 65 по ГОСТ 14254.

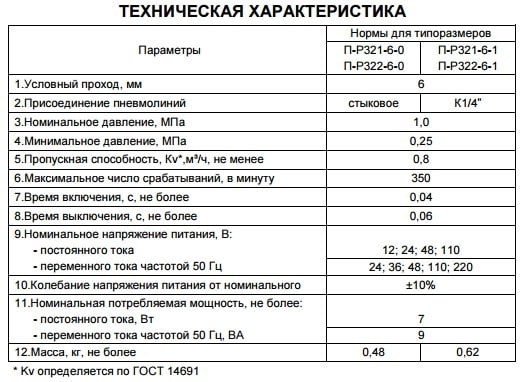

При заказе указать напряжение и род тока в соответствии с п. 9 таблицы «ТЕХНИЧЕСКАЯ ХА-

РАКТЕРИСТИКА».



Распределители могут быть установлены в любом пространственном положении. При стыковом монтаже крепятся тремя винтами М4 через отверстия в корпусе на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимися в цековках основания.

Распределители резьбового исполнения монтируются следующим образом:

- отсоединить плиту от корпуса;

- закрепить плиту на изделии двумя винтами;

- установить корпус на плиту и закрепить его.

Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в атмосферный канал пневмоглушитель.

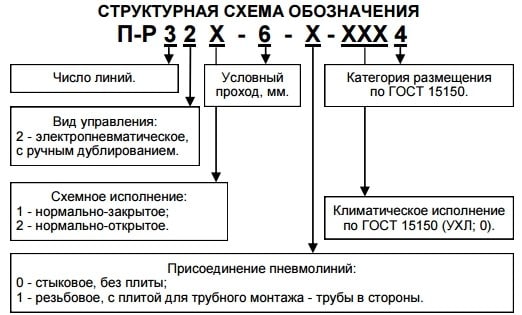

Пример записи при заказе распределителя трехлинейного, с электропневматическим управлением и пружинным возвратом, нормально - закрытого схемного исполнения, резьбового способа присоединения пневмолиний, напряжением 220В переменного тока, климатического исполнения УХЛ, категории размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ П-Р321-6-1 УХЛ4 ( 220В, 50Гц)
