Пневмораспределитель с односторонним пневматическим управлением В63-33А, В63-34А, В63-34А-01, В63-25А, В63-25А-01


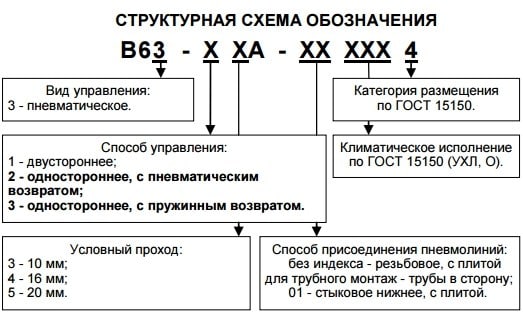

Пневмораспределитель с односторонним пневматическим управлением В63-33А, В63-34А, В63-34А-01, В63-25А, В63-25А-01 Пневмораспределители 4-х линейные В63-33А, В63-34А, В63-34А-01, В63-25А, В63-25А-01, с условным проходом (Ду) 10; 16 и 20 мм двухпозиционные с односторонним пневматическим управлением, пружинным или пневматическим возвратом в исходное положение предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.

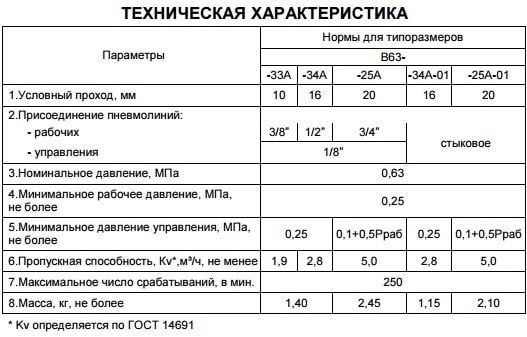

Конструкция распределительного устройства: плоский золотник.

Присоединение:

-резьбовое G3/8"; G1/2"; G3/4" с боковым (трубы в стороны) расположением отверстий в плите распределителя;

-стыковое с плитой и нижним расположением отверстий.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.







В качестве распределительного органа используется плоский притертый золотник, связанный с поршнем, размещенным в корпусе. Золотник прижат к основанию, в котором выполнены каналы: (2) и (4) - выходные, (3) - атмосферный, (1) - питания, (12) и (14) - управления с резьбовыми отверстиями для присоединения внешних пневмолиний.

Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в канал (3) пневмоглушитель.

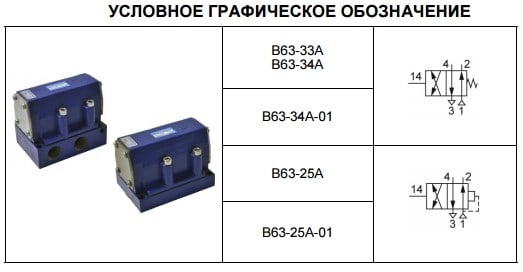

Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

В пневмораспределителях с односторонним пневматическим управлением золотник перемещается из исходного положения в другое при подаче давления управления в канал (14). При снятии давления управления, золотник возвращается в исходное положение.

В распределителях исполнения:

- В63-25А, В63-25А-01 - возврат и удержание золотника в исходном положении осуществляется усилием от давления в полости управления, которая соединена с каналом питания (1) распределителя;

- В63-33А, В63-34А, В63-34А-01 - возврат и удержание золотника в исходном положении осуществляется пружиной.

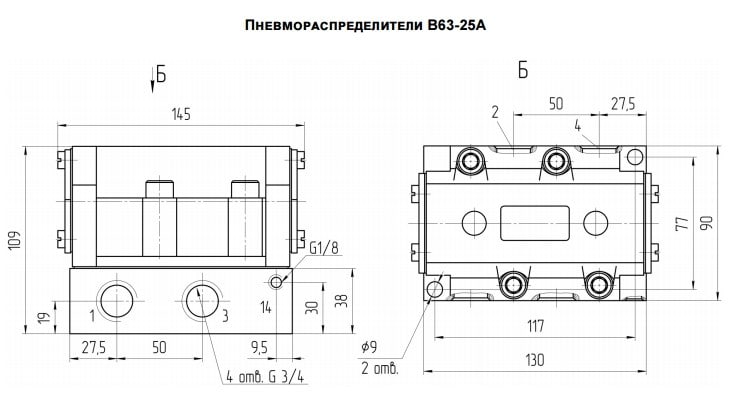

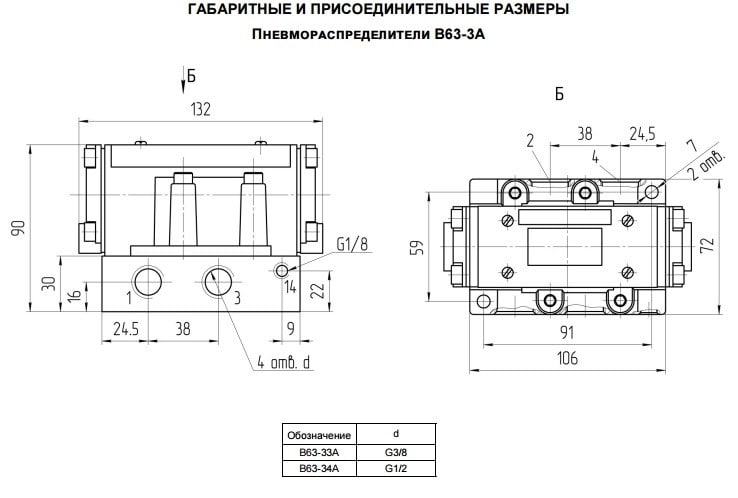

Пневмораспределители с резьбовым присоединением пневмолиний крепятся двумя винтами.

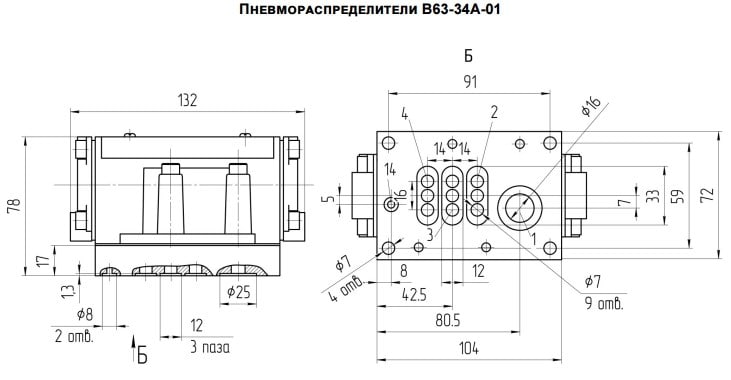

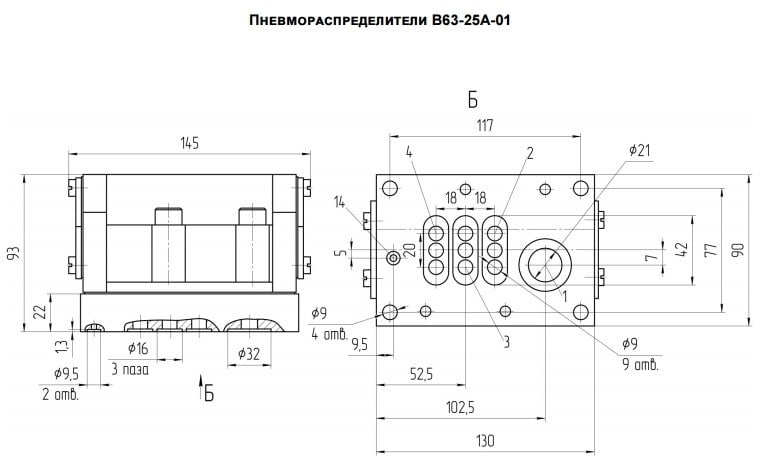

Пневмораспределители стыкового исполнения для присоединения к пневмосистеме устанавливают с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки), которые установлены в цековках основания распределителя.
