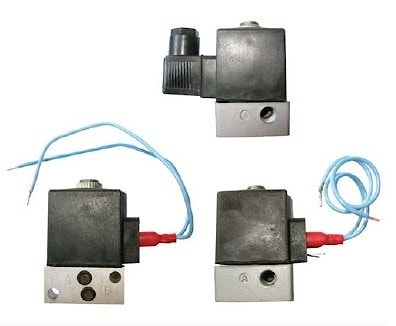

Пневмораспределители трёхлинейные с ЭМУ типа П-РЭ3/2,5

Пневмораспределители трёхлинейные с ЭМУ типа П-РЭ3/2,5  Пневмораспределители трёхлинейные с электромагнитным управлением типа П-РЭ3/2,5-... предназначены для управления и распределения потока сжатого воздуха в пневматических системах различных машин и механизмов.

П-РЭ3/2,5XXXXX4
Категория размещения
Климатическое исполнение (УХЛ; О)
Электрическое напряжение, В:
1-12; 2-24; 3-36; 4-48; 5-110; 6-220;
7-380; 8-42.
Род тока:
1 - постоянный (12,24,48,110В);
2 - переменный с частотой 50, 60 Гц (24,36,42,
110,220,380В)
Вид присоединения к электросети:
1 - через сальник;
2 - через разъем;
3 - без сальника
Конструктивное исполнение:
1 - трубное К1/8" без ручного управления;
2 - трубное К1/4" без ручного управления;
3 - трубное К1/8" с кнопочным ручным
управлением;
4 - трубное К1/8" с фиксированным
ручным управлением;
5 - стыковое нижнее без ручного
управления;
6 - стыковое нижнее с кнопочным
ручным управлением;
7 - стыковое боковое с кнопочным
ручным управлением
Условное наименование распределителя


ПараметрыДанные
1. Условный проход, мм2,5
2. Номинальное давление, МПа1,0
3. Пропускная способность Kv , м3/ч, не менее

- для всех исполнений, кроме П-РЭЗ/2.5.7ххх

- для П-РЭЗ/2.5.7ххх
0,16
0,12
4. Напряжение, В

- постоянный ток

- переменный ток 50 Гц

- переменный ток 60 Гц
12; 24; 48; 110
24; 36; 110; 220; 380;42
110; 220
5. Номинальная мощность электромагнита, не более

- при постоянном напряжении, Вт

- при переменном напряжении 50 Гц, ВА

- при переменном напряжении 60 Гц, ВА
12
22
28
6. Максимальное число срабатываний, мин-1500
7. Утечки воздуха, см3/мин, не более5
8. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, °С, не более85
9. Масса, кг, не более0,5

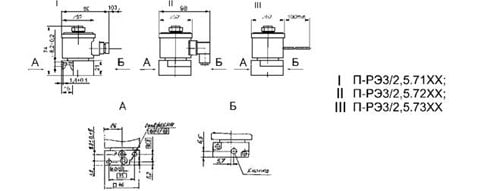

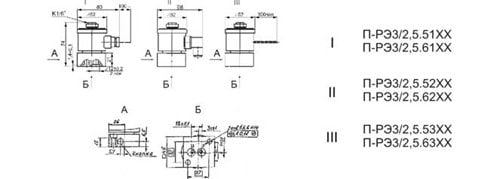

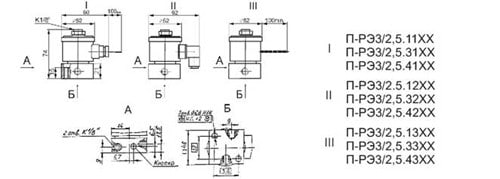

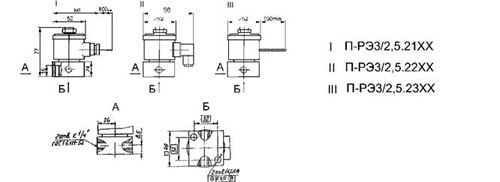

Габаритные и присоединительные размеры:





Технические характеристики пневмораспределителей П-РЭ 3/2,5 (PDF)
