Пневмораспределители двухлинейные c ЭМУ типов П-ЭПР 3

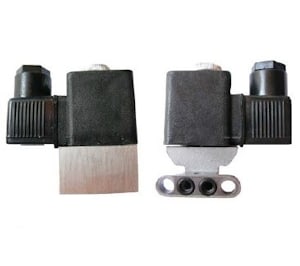

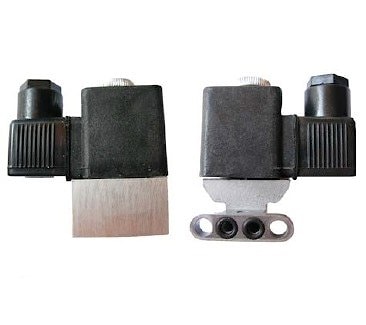

Пневмораспределители двухлинейные c ЭМУ типов П-ЭПР 3  Пневмораспределители двухлинейные c электромагнитным управлением типов П-ЭПР 3.1, П-ЭПР 3.2, П-ЭПР 3.3, П-ЭПР 3.4, П-ЭПР 3.5, П-ЭПР 3.6, П-ЭПР 3.7 предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения.

П-ЭПР3XXXX4
Категория размещения
Климатическое исполнение (УХЛ;O)
Электрическое напряжение, В:
1-12; 2-24; 3-36; 4-48; 5-110; 6-220;
7-380; 8-42.
Род тока:
1 - постоянный (12,24,48,110В)
2 - переменный с частотой 50 Гц (24,36,42,
110,220,380В)
3 - переменный с частотой 60 Гц (110,220В)
Конструктивное исполнение:
1 - Встраиваемое без ручного управления;
2 - Встраиваемое с возможностью применения
ручного управления;
3 - Корпусное резьбовое без ручного
управления;
4 - Корпусное стыковое нижнее с кнопочным
ручным управлением;
5 - Корпусное стыковое нижнее без ручного
управления;
6 - Корпусное стыковое боковое с кнопочным
ручным управлением;
7 - Корпусное стыковое боковое с кнопочным
ручным управлением и фиксированным
положением катушки электромагнита
Условное наименование распределителя

Наименование параметровДанные
1. Условный проход, мм1,6
2. Номинальное давление, МПа1,0
3. Пропускная способность Kv , м3/ч, не менее0,07
4. Напряжение, В

- постоянный ток

- переменный ток 50 Гц

- переменный ток 60 Гц
12; 24; 48; 110
24; 36; 42; 110; 220; 380
110; 220
5. Номинальная мощность электромагнита, не более

- постоянный ток, Вт

- переменный ток 50 Гц, ВА

- переменный ток 60 Гц, ВА
8
10
13
6. Максимальное число срабатываний, мин-1500
7. Время срабатывания, с, не более

- включение на постоянном токе

- выключение на постоянном токе

- включение и выключение на переменном токе
0,012
0,012
0,012
8. Утечки воздуха из распределителя, см3/мин, не более5
9. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, °С, не более85
10. Масса, кг, не более0,32


Технические характеристики, габаритные и присоединительные размеры пневмораспределителей П-ЭПР 3 (PDF)
