Пневмораспределитель с двухсторонним пневматическим управлением В63-13А, В63-14А, В63-14А-01, В63-15А, В63-15А-01

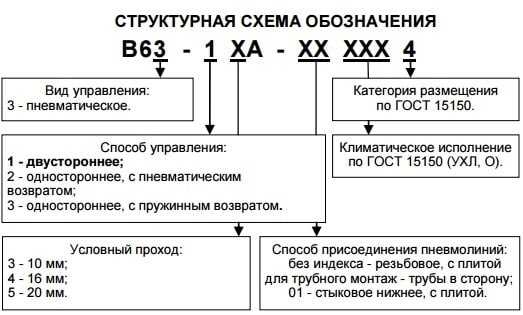

Пневмораспределители 4-х линейные В63-13А, В63-14А, В63-14А-01, В63-15А, В63-15А-01, с условным проходом (Ду) 10; 16 и 20 мм двухпозиционные с двухсторонним пневмоуправлением предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.

Конструкция распределительного устройства: плоский золотник.

Присоединение:

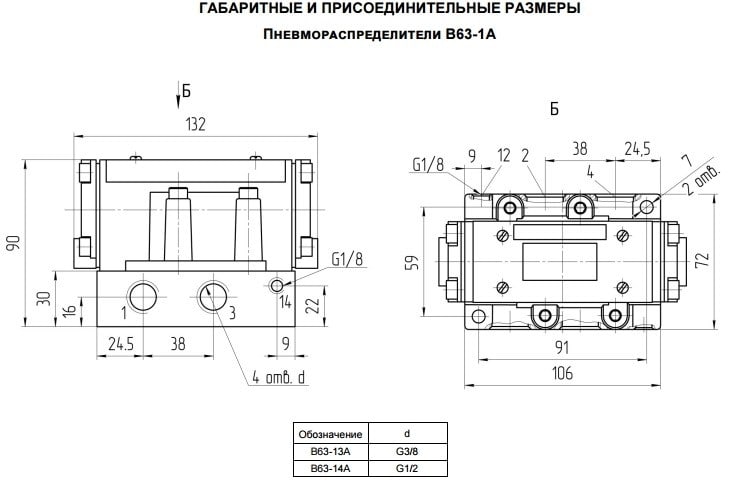

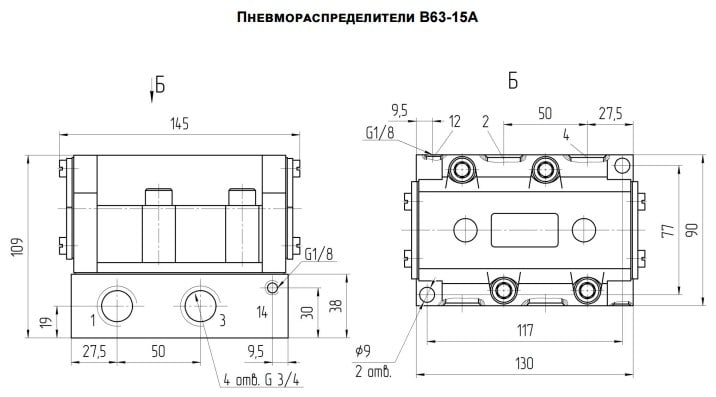

-резьбовое G3/8"; G1/2"; G3/4" с боковым (трубы в стороны) расположением отверстий в плите распределителя;

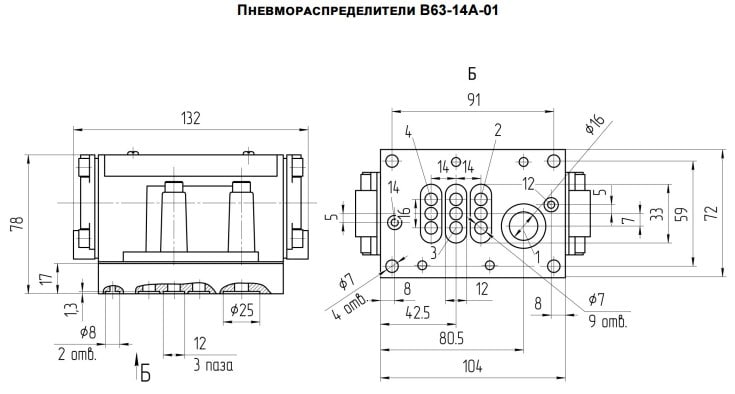

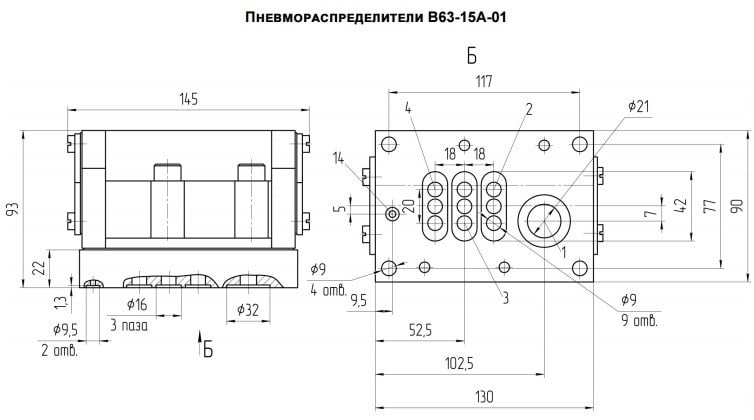

-стыковое с плитой и нижним расположением отверстий.

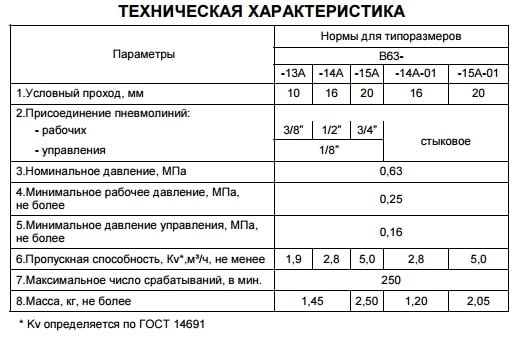

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.






В качестве распределительного органа используется плоский притертый золотник, связанный с поршнем, размещенным в корпусе.

Золотник прижат к основанию, в котором выполнены каналы: (2) и (4) - выходные, (3) - атмосферный, (1) - питания, (12) и (14) - управления с резьбовыми отверстиями для присоединения внешних пневмолиний.

Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в канал (3) пневмоглушитель.

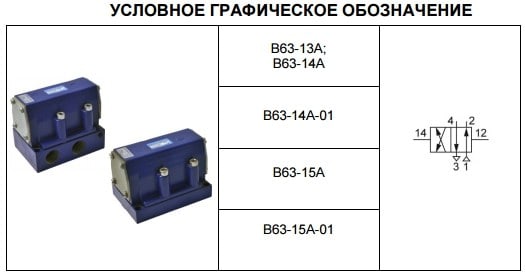

Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

В пневмораспределителях с двусторонним пневматическим управлением золотник перемещается из одного крайнего положения в другое при подаче давления управления поочередно под торцы поршня через канал (12) или (14). При снятии давления управления, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении.

При подаче давления управления в канал (12) канал питания (1) сообщается с выходным каналом (2), а выходной канал (4) отсечен от канала питания и сообщается с атмосферным каналом (3).

При подаче управляющего давления в канал (14) поршень перемещается в другое крайнее положение. При этом канал питания (1) сообщается с выходным каналом (4), а выходной канал (2) - с атмосферным (3).

Распределители с резьбовым присоединением пневмолиний крепятся двумя винтами.

Распределители со стыковым присоединением пневмолиний крепятся с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки).
