Пневмораспределитель РЭМ 3-1,6-1 и В64-14А-03-100

Пневмораспределители 3-х линейные РЭМ 3-1,6-1 и В64-14А-03-100 с условным проходом (Ду) 1,6 мм, двухпозиционные с электромагнитным управлением и пружинным возвратом, предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения.

Рабочая среда - сжатый воздух, давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50°С.

Климатическое исполнение О, категория размещения 4 по ГОСТ 15150.
Конструкция распределительного устройства: клапанного типа.
Присоединение - стыковое боковое. Распределитель может работать при любых режимах и продолжительности включений по ГОСТ 19264.
Степень защиты, обеспечиваемая оболочкой катушки распределителя - IP 65 по ГОСТ 14254.
Электромагнитную катушку можно повернуть на 180°.

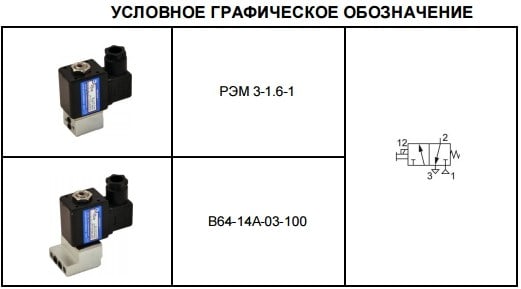

В качестве распределительного органа используется якорь с уплотнением, который расположен в гильзе. В упоре гильзы выполнен атмосферный канал (3), а в корпусе распределителя – каналы питания (1) и выходной канал (2). Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. В исходном положении пневмораспределителя (при отсутствии электрического сигнала на катушке) канал питания (1) отсечен от выходного канала (2), который соединен с атмосферным каналом (3). При подаче электрического сигнала на катушку, якорь перемещается до упора, а уплотнение, закрывает атмосферный канал (3) и открывает проход сжатому воздуху из канала питания (1), в выходной канал (2). Снятие электрического сигнала с катушки приводит к возврату якоря с уплотнением в исходное положение.

В пневмораспределителях предусмотрено ручное дублирование электрического сигнала:

- в распределителях В64-14А-03-А-100 - кнопкой с пружинным возвратом;
- в распределителях РЭМ 3-1,6-1 - кулачком с фиксацией в крайних положениях.

Ручное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном электропитании) и осуществляется механическим поднятием якоря в верхнее положение при помощи кнопки или поворотного кулачка.

Пневмораспределители РЭМ 3-1,6-1 и В64-14А-03-А-100 с электромагнитным управлением поставляется в качестве комплектующих изделий для пневмораспределителей с электропневматическим управлением.

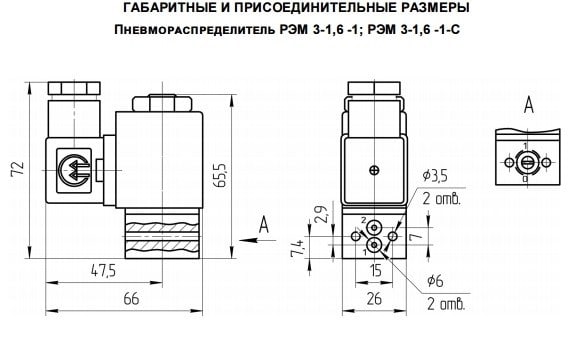

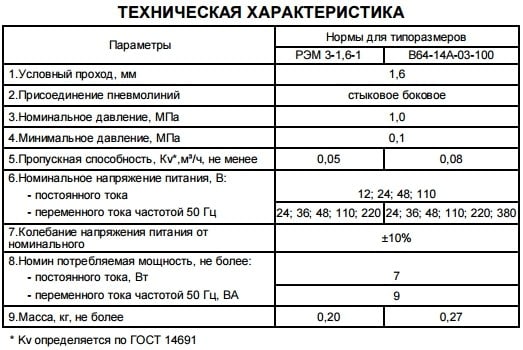

При заказе указать напряжение и род тока в соответствии с п. 6 таблицы «ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА».

Пневмораспределители РЭМ 3-1,6-1 и В64-14А-03-А-100 могут быть установлены в любом пространственном положении.
По отдельному заказу возможна комплектация катушки розеткой со светодиодом.

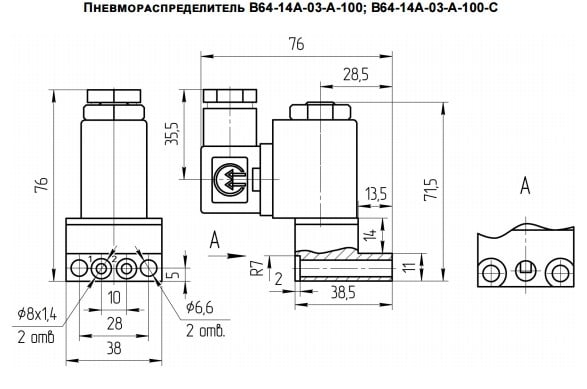

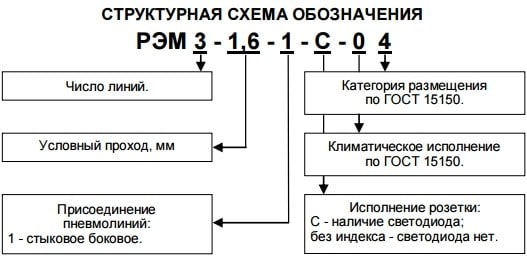

Пример записи при заказе распределителя трехлинейного с электромагнитным управлением, напряжением 220В переменного тока , климатического исполнения О, категория размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ РЭМ 3-1,6-1 04 (220В, 50Гц)


Пример записи при заказе распределителя трехлинейного с электромагнитным управлением, напряжением 220В переменного тока , климатического исполнения О, категория размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ В64-14А-03-100 04 (220В, 50Гц)
