Пример обозначения ремней:
10 Т2,5/450
10 – ширина ремня в мм
Т2,5 – тип/шаг
450 – длина ремня в мм

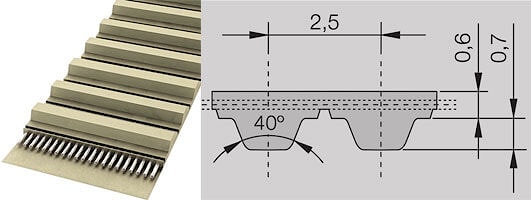

Шаг зубьев | t | мм | 2,5 |
Толщина | hs | мм | 1,3 |
Высота зуба | ht | мм | 0,7 |
Номинальная длина | Lp/Lw | мм | ... |
Количество зубьев | ... | ||
Минимальный шкив | кол-во зубьев | 10 | |
Максимальная линейная скорость | Vmax | м/c | 80 |
Максимальная передаваемая мощность | P | кВт | 0,5 |
Описание | Длина в мм | Количество зубьев |
T2,5 120 F 1/5 | 120 | 48 |
T2,5 145 F 1/5 | 145 | 58 |
T2,5 160 F 1/5 | 160 | 64 |
T2,5 177,5 F 1/5 | 177,5 | 71 |
T2,5 180 F 1/5 | 180 | 72 |
T2,5 182,5 F 1/5 | 182,5 | 73 |
T2,5 200 F 1/5 | 200 | 80 |
T2,5 225 F 1/5 | 225 | 90 |
T2,5 230 F 1/5 | 230 | 92 |
T2,5 245 F 1/5 | 245 | 98 |
T2,5 250 F 1/5 | 250 | 100 |
T2,5 265 F 1/5 | 265 | 106 |
T2,5 285 F 1/5 | 285 | 114 |
T2,5 290 F 1/5 | 290 | 116 |
T2,5 305 F 1/5 | 305 | 122 |
T2,5 317,5 F 1/5 | 317,5 | 127 |
T2,5 330 F 1/5 | 330 | 132 |
T2,5 380 F 1/5 | 380 | 152 |
T2,5 395 F 1/5 | 395 | 158 |
T2,5 420 F 1/5 | 420 | 168 |
T2,5 480 F 1/5 | 480 | 192 |
T2,5 500 F 1/5 | 500 | 200 |
T2,5 540 F 1/5 | 540 | 216 |
T2,5 600 F 1/5 | 600 | 240 |
T2,5 620 F 1/5 | 620 | 248 |
T2,5 650 F 1/5 | 650 | 260 |
T2,5 780 F 1/5 | 780 | 312 |
T2,5 950 F 1/5 | 950 | 380 |
T2,5 1300 F 1/5 | 1300 | 520 |
* F 1/5 – тип используемого металлокорда, внутреннее обозначение ContiTech.
Стандартные ширины ремней (определяются ассортиментом стандартно изготавливаемых шкивов*):
Ремень | Ширина, мм |
4 T2,5/от 120 по 1300 | 4 |
6 T2,5/от 120 по 1300 | 6 |
8 T2,5/от 120 по 1300 | 8 |
10 T2,5/от 120 по 1300 | 10 |
12 T2,5/от 120 по 1300 | 12 |
Полиуретан, кордшнур из стали или арамида(кевлара).
