Пример обозначения ремней:
10 Т10/450
10 – ширина ремня в мм
Т10 – тип/шаг
450 – длина ремня в мм

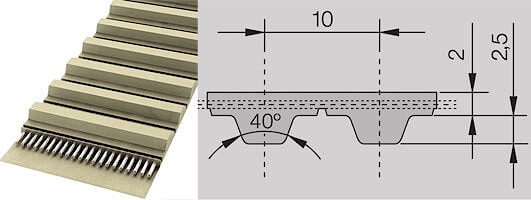

Шаг зубьев | t | мм | 10 |
Толщина | hs | мм | 4,5 |
Высота зуба | ht | мм | 2,5 |
Номинальная длина | Lp/Lw | мм | ... |
Количество зубьев | ... | ||
Минимальный шкив | кол-во зубьев | 12 | |
Максимальная линейная скорость | Vmax | м/c | 60 |
Максимальная передаваемая мощность | P | кВт | 30 |
Описание | Длина в мм | Количество зубьев |
T10 260 F 6/11 | 260 | 26 |
T10 350 F 6/11 | 350 | 35 |
T10 370 F 6/11 | 370 | 37 |
T10 400 F 6/11 | 400 | 40 |
T10 410 F 6/11 | 410 | 41 |
T10 440 F 6/11 | 440 | 44 |
T10 450 F 6/11 | 450 | 45 |
T10 480 F 6/11 | 480 | 48 |
T10 500 F 6/11 | 500 | 50 |
T10 530 F 6/11 | 530 | 53 |
T10 560 F 6/11 | 560 | 56 |
T10 600 F 6/11 | 600 | 60 |
T10 610 F 6/11 | 610 | 61 |
T10 630 F 6/11 | 630 | 63 |
T10 660 F 6/11 | 660 | 66 |
T10 680 F 6/11 | 680 | 68 |
T10 690 F 6/11 | 690 | 69 |
T10 700 F 6/11 | 700 | 70 |
T10 720 F 6/11 | 720 | 72 |
T10 730 F 6/11 | 730 | 73 |
T10 750 F 6/11 | 750 | 75 |
T10 760 F 6/11 | 760 | 76 |
T10 780 F 6/11 | 780 | 78 |
T10 810 F 6/11 | 810 | 81 |
T10 840 F 6/11 | 840 | 84 |
T10 850 F 6/11 | 850 | 85 |
T10 880 F 6/11 | 880 | 88 |
T10 890 F 6/11 | 890 | 89 |
T10 920 F 6/11 | 920 | 92 |
T10 960 F 6/11 | 960 | 96 |
T10 970 F 6/11 | 970 | 97 |
T10 980 F 6/11 | 980 | 98 |
T10 1010 F 6/11 | 1010 | 101 |
T10 1080 F 6/11 | 1080 | 108 |
T10 1110 F 6/11 | 1110 | 111 |
T10 1140 F 6/11 | 1140 | 114 |
T10 1150 F 6/11 | 1150 | 115 |
T10 1210 F 6/11 | 1210 | 121 |
T10 1240 F 6/11 | 1240 | 124 |
T10 1250 F 6/11 | 1250 | 125 |
T10 1300 F 6/11 | 1300 | 130 |
T10 1320 F 6/11 | 1320 | 132 |
T10 1350 F 6/11 | 1350 | 135 |
T10 1390 F 6/11 | 1390 | 139 |
T10 1400 F 6/11 | 1400 | 140 |
T10 1420 F 6/11 | 1420 | 142 |
T10 1450 F 6/11 | 1450 | 145 |
T10 1460 F 6/11 | 1460 | 146 |
T10 1500 F 6/11 | 1500 | 150 |
T10 1560 F 6/11 | 1560 | 156 |
T10 1610 F 6/11 | 1610 | 161 |
T10 1750 F 6/11 | 1750 | 175 |
T10 1780 F 6/11 | 1780 | 178 |
T10 1880 F 6/11 | 1880 | 188 |
T10 1960 F 6/11 | 1960 | 196 |
T10 2250 F 6/11 | 2250 | 225 |
T10 3100 F 6/11 | 3100 | 310 |
T10 4780 F 6/11 | 4780 | 478 |
* F 6/11 – тип используемого металлокорда, внутреннее обозначение ContiTech.
Стандартные ширины ремней (определяются ассортиментом стандартно изготавливаемых шкивов*):
Ремень | Ширина, мм |
6 T10/от 260 по 4780 | 6 |
8 T10/от 260 по 4780 | 8 |
10 T10/от 260 по 4780 | 10 |
12 T10/от 260 по 4780 | 12 |
16 T10/от 260 по 4780 | 16 |
20 T10/от 260 по 4780 | 20 |
25 T10/от 260 по 4780 | 25 |
32 T10/от 260 по 4780 | 32 |
Полиуретан, кордшнур из стали или арамида(кевлара).
