Пример обозначения ремней:
10 Т10 DL/450
10 – ширина ремня в мм
Т10 DL – тип/шаг
450 – длина ремня в мм

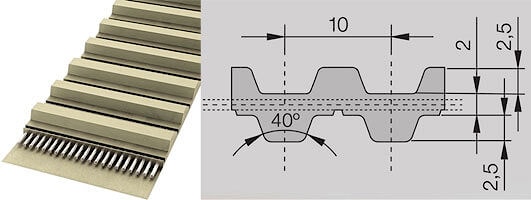

Шаг зубьев | t | мм | 10 |
Толщина | hs | мм | 7 |
Высота зуба | ht | мм | 2,5 |
Номинальная длина | Lp/Lw | мм | 260 |
Количество зубьев | 26 | ||
Минимальный шкив | кол-во зубьев | 12 | |
Максимальная линейная скорость | Vmax | м/c | 60 |
Максимальная передаваемая мощность | P | кВт | 30 |
Описание | Длина в мм | Количество зубьев |
T10 260 dl 6/11 | 260 | 26 |
T10 530 dl 6/11 | 530 | 53 |
T10 630 dl 6/11 | 630 | 63 |
T10 660 dl 6/11 | 660 | 66 |
T10 720 dl 6/11 | 720 | 72 |
T10 840 dl 6/11 | 840 | 84 |
T10 980 dl 6/11 | 980 | 98 |
T10 1210 dl 6/11 | 1210 | 121 |
T10 1240 dl 6/11 | 1240 | 124 |
T10 1250 dl 6/11 | 1250 | 125 |
T10 1320 dl 6/11 | 1320 | 132 |
T10 1350 dl 6/11 | 1350 | 135 |
T10 1420 dl 6/11 | 1420 | 142 |
T10 1610 dl 6/11 | 1610 | 161 |
T10 1880 dl 6/11 | 1880 | 188 |
T10 4780 dl 6/11 | 4780 | 478 |
* F 6/11 – тип используемого металлокорда, внутреннее обозначение ContiTech.
Стандартные ширины ремней (определяются ассортиментом стандартно изготавливаемых шкивов*):
Ремень | Ширина, мм |
6 T10/от 260 по 4780 DL | 6 |
8 T10/от 260 по 4780 DL | 8 |
10 T10/от 260 по 4780 DL | 10 |
12 T10/от 260 по 4780 DL | 12 |
16 T10/от 260 по 4780 DL | 16 |
20 T10/от 260 по 4780 DL | 20 |
25 T10/от 260 по 4780 DL | 25 |
32 T10/от 260 по 4780 DL | 32 |
Полиуретан, кордшнур из стали или арамида(кевлара).
