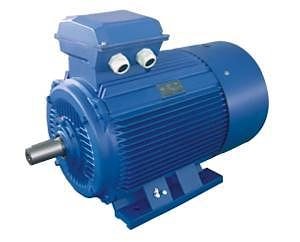

Общепромышленные асинхронные электродвигатели АИР 160М2, АИР 160М4, АИР 160М6, АИР 160М8 – 18,5 кВт, 15 кВт, 11 кВт применяются для комплектации следующего оборудования: насосов К 100-65-200а, СМ80-50-200/2, Ш80-2,5, вентиляторов и прочего оборудования.
Электродвигатели АИР 160М2, АИР 160М4, АИР 160М6, АИР 160М8 изготавливается по умолчанию:
- на двойное напряжение 380/660В (шесть клемм в коробке выводов). Изготовление электродвигателей на другое напряжение производится по заказу.
- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1 (работа машины при неизменной нагрузке и потерях достаточное время для достижения установившейся (постоянной) температуры всех её частей).
- степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды с любого направления).
- двигатели имеют изоляционную систему класса нагревостойкости F.
Изготовление электродвигателей с повышенным скольжением, двумя концами вала, встроенной температурной защитой и другие спец. исполнения, производится под заказ.
Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Исполнение IM1081 подразумевает возможность монтажа электродвигателя горизонтально или вертикально в зависимости от высоты оси вращения.
Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.
Двигатель аналогичен по размерам и параметрам двигателям 5АИ 160М2 (М4,М6,М8), АД160М2 (М4,М6,М8), 5АМ160М4 (М2,М6,М8).
Технические характеристики электродвигателя АИР 160М2, АИР 160М4, АИР 160М6, АИР 160М8:
Двигатель | Мощность | Об/мин.* | Ток при 380В, А* | KПД, %* | Kоэф. мощн.* | Iп/ Iн | Мп/Мн | Мmax/Мн | Момент инерции, кгм2* | Масса, кг* |
АИР160М2 | 18,5 кВт | 2930 | 35 | 90 | 0,88 | 7,5 | 2 | 2,3 | 0,055 | 130 |
АИР160М4 | 18,5 кВт | 1460 | 36 | 90 | 0,86 | 7 | 2,2 | 2,3 | 0,065 | 142 |
АИР160М6 | 15 кВт | 970 | 31 | 89 | 0,81 | 7 | 2 | 2,1 | 0,075 | 150 |
АИР160М8 | 11 кВт | 730 | 26 | 87 | 0,75 | 6,5 | 2 | 2 | 0,085 | 150 |
* - параметры имеют незначительные отличия в зависимости от производителя двигателя.
Габаритно-присоединительные размеры двигателей АИР160 исполнений IM1081, 2081, 3081:
Тип | l30* | h31* | d24 | l1 | l10 | l31 | d1 | d10 | d20 | d22 | d25 | b10 | n | h | l21* | l20* | h10* | h5 | b1 |
АИР 160 М2 | 660 | 420 | 350 | 110 | 210 | 108 | 42 | 15 | 300 | 19 | 250 | 254 | 4 | 160 | 15 | 5 | 20 | 45 | 12 |
АИР 160 М4,6,8 | 48 | 51,5 | 14 |
* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.
