Электродвигатель АИР315M2, АИР315M4, АИР315M6, АИР315M8

Общепромышленные асинхронные электродвигатели АИР315M2, АИР315M4, АИР315M6, АИР315M8 – 200кВт, 132кВт, 110кВт применяются для комплектации следующего оборудования: насосов 1Д800-56, 1Д630-90, СМ200-150-500/4, ЦНСГ 180-297, ЦНСГ 300-120 и т.д., вентиляторного оборудования, компрессорных установок и прочего оборудования.

Электродвигатели АИР315M2, АИР315M4, АИР315M6, АИР315M8 изготавливается по умолчанию:

- на напряжение 380/660В (шесть клемм в коробке выводов).

- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).

- режим работы - продолжительный, S1 (работа двигателя при постоянной нагрузке длительное время для достижения неизменной температуры всех его частей).

- степень защиты - IP55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от водяных струй со всех направлений).

Изготовление электродвигателей с встроенными термодатчиками, повышенной точности и другие специальные исполнения, производится под заказ.

Монтажное исполнение двигателей:

- на лапах (IM 1001, 1011)

- фланцевые (IM 3001, 3011)

- комбинированные, лапы+фланец (IM 2001, 2011).

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.

Двигатель аналогичен по размерам и параметрам двигателю: 5А315M2 (4, 6, 8), 5АИ 315M4 (2, 6, 8), А315MA6 (2, 4).

Технические характеристики электродвигателя АИР315M2, АИР315M4, АИР315M6, АИР315M8:

Двигатель	Мощность	Об/мин.*	Ток при 380В, А*	KПД, %*	Kоэф. мощн.*	Iп/ Iн	Мп/Мн	Мmax/Мн	Момент инерции, кгм2*	Масса, кг*
АИР315M2	200 кВт	2975	339	95	0,94	7,2	1,8	2,2	3,66	1460
АИР315M4	200 кВт	1480	352	95,5	0,92	6,9	2,1	2,2	4,82	1200
АИР315M6	132 кВт	985	239	94	0,9	6,7	2	2	6	1050
АИР315M8	110 кВт	740	209	93,5	0,85	6,4	1,8	2	6	1050

* - параметры имеют незначительные отличия в зависимости от производителя двигателя.

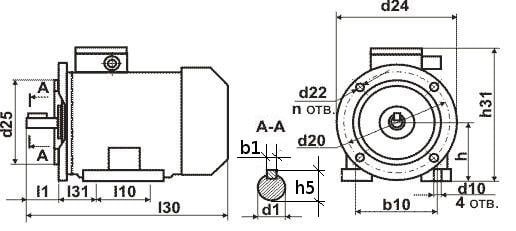

Габаритно-присоединительные размеры двигателей АИР315 исполнений IM1001, 2001, 3001:

Тип	l30*	h31*	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	l21*	l20*	h10*	h5	b1
АИР 315M2	1290	845	660	140	457	216	75	28	600	24	550	508	8	315	22	6	46	79	20
АИР 315M4, М6, М8	1325	845	660	170	457	216	90	28	600	24	550	508	8	315	22	6	46	95	25

* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.
