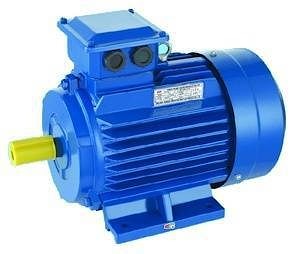

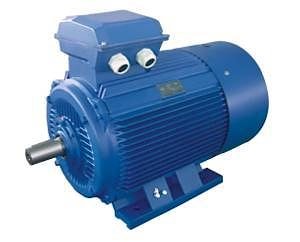

Общепромышленные асинхронные электродвигатели АИР160S2, АИР160S4, АИР160S6, АИР160S8 – 15 кВт, 11 кВт, 7,5 кВт применяются для комплектации следующего оборудования: насосов К 80-50-200, К100-80-160, СМ80-50-200а/2, ПК63-22,5, вентиляторов и прочего оборудования.
Электродвигатели АИР160S2, АИР160S4, АИР160S6, АИР160S8 изготавливается по умолчанию:
- на двойное напряжение 380/660В (шесть клемм в коробке выводов). Изготовление электродвигателей на другое напряжение производится по заказу.
- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1.
- степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды с любого направления).
Изготовление электродвигателей с повышенным скольжением, двумя концами вала, встроенной температурной защитой и другие спец. исполнения, производится под заказ.
Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011)
- комбинированные, лапы + фланец (IM 2081, 2001, 2011).
Исполнение IM1081 подразумевает возможность монтажа двигателя горизонтально или вертикально валом вниз.
Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.
Двигатель аналогичен по размерам и параметрам двигателям 5АИ 160S4 (S2,S6,S8), АДМ 160S2 (S4,S6,S8), А160S4 (S2,S6,S8), АД160S2 (S4,S6,S8), АИРМ132М4 (М2,М6, М8).
Технические характеристики электродвигателя АИР160S2, АИР160S4, АИР160S6, АИР160S8:
Двигатель | Мощность | Об/мин.* | Ток при 380В, А* | KПД, %* | Kоэф. мощн.* | Iп/ Iн | Мп/Мн | Мmax/Мн | Момент инерции, кгм2* | Масса, кг* |
АИР160S2 | 15 кВт | 2930 | 30 | 88 | 0,86 | 7,5 | 2,1 | 3 | 0,05 | 116 |
АИР160S4 | 15 кВт | 1450 | 30 | 89 | 0,85 | 7,5 | 2,2 | 2,3 | 0,06 | 120 |
АИР160S6 | 11 кВт | 970 | 24,5 | 87,5 | 0,78 | 6,5 | 2 | 2,1 | 0,07 | 125 |
АИР160S8 | 7,5 кВт | 720 | 18 | 85 | 0,73 | 6 | 1,9 | 2 | 0,08 | 125 |
* - параметры имеют незначительные отличия в зависимости от производителя двигателя.

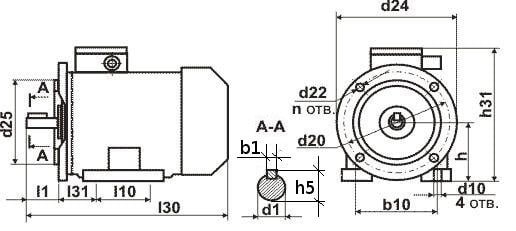

Габаритно-присоединительные размеры двигателей АИР160 исполнений IM1081, 2081, 3081:
Тип | l30* | h31* | d24 | l1 | l10 | l31 | d1 | d10 | d20 | d22 | d25 | b10 | n | h | l21* | l20* | h10* | h5 | b1 |
АИР 160 S2 | 625 | 435 | 350 | 110 | 178 | 108 | 42 | 15 | 300 | 19 | 250 | 254 | 4 | 160 | 15 | 5 | 20 | 45 | 12 |
АИР 160 S4,6,8 | 48 | 51,5 | 14 |
* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.
