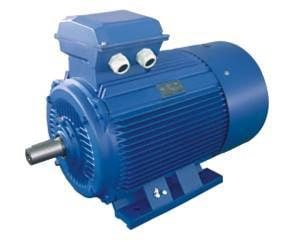

Общепромышленные асинхронные электродвигатели АИР200М2, АИР200М4, АИР200М6, АИР200М8 – 37 кВт, 22 кВт, 18,5 кВт применяются для комплектации следующего оборудования: насосов К 100-65-250, ЦНСГ 38-198, К 200-150-315а, СМ100-65-250а/2, СД160/45, СД250/22,5, Д200-36 вентиляторов и прочего оборудования.
Электродвигатели АИР200М2, АИР200М4, АИР200М6, АИР200М8 изготавливается по умолчанию:
- на двойное напряжение 380/660В (шесть клемм в коробке выводов). Изготовление электродвигателей на другое напряжение производится по заказу.
- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1 (работа машины при неизменной нагрузке и потерях достаточное время для достижения установившейся (постоянной) температуры всех её частей).
- степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды с любого направления).
- двигатели имеют изоляционную систему класса нагревостойкости F.
Изготовление электродвигателей с повышенным скольжением, двумя концами вала, встроенной температурной защитой (может присутствовать по умолчанию) и другие спец. исполнения, производится под заказ.
Монтажное исполнение двигателей:
- на лапах (IM 1001, 1011)
- фланцевые (IM 3001, 3011)
- комбинированные, лапы + фланец (IM 2001, 2011).
Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.
Двигатель аналогичен по размерам и параметрам двигателям 5АИ 200М2 (М4,М6,М8), АД200М6 (М4,М2,М8), 5А200М4 (М2,М6,М8), А200М2 (М4,М6,М8).
Технические характеристики электродвигателя АИР200М2, АИР200М4, АИР200М6, АИР200М8:
Двигатель | Мощность | Об/мин.* | Ток при 380В, А* | KПД, %* | Kоэф. мощн.* | Iп/ Iн | Мп/Мн | Мmax/Мн | Момент инерции, кгм2* | Масса, кг* |
АИР200М2 | 37 кВт | 2950 | 70 | 91,5 | 0,88 | 7,5 | 2 | 2,3 | 0,14 | 230 |
АИР200М4 | 37 кВт | 1470 | 70 | 92 | 0,87 | 7,2 | 2,2 | 2,3 | 0,15 | 230 |
АИР200М6 | 22 кВт | 980 | 46 | 88 | 0,83 | 7 | 2 | 2,1 | 0,2 | 195 |
АИР200М8 | 18,5 кВт | 730 | 41 | 88 | 0,76 | 6,6 | 1,9 | 2 | 0,3 | 210 |
* - параметры имеют незначительные отличия в зависимости от производителя двигателя.

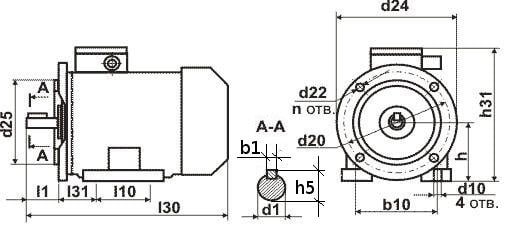

Габаритно-присоединительные размеры двигателей АИР200 исполнений IM1081, 2081, 3081:
Тип | l30* | h31* | d24 | l1 | l10 | l31 | d1 | d10 | d20 | d22 | d25 | b10 | n | h | l21* | l20* | h10* | h5 | b1 |
АИР 200 М2 | 770 | 505 | 450 | 110 | 267 | 133 | 55 | 19 | 400 | 19 | 350 | 318 | 8 | 200 | 18 | 5 | 28 | 59 | 16 |
АИР 200 М4,6,8 | 800 | 140 | 60 | 64 | 18 |
* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.
