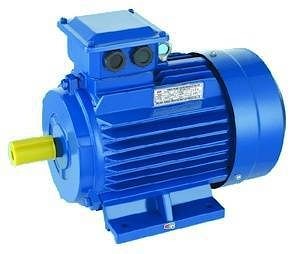

Электродвигатель АИР250М2, АИР250М4, АИР250М6, АИР250М8

Общепромышленные асинхронные электродвигатели АИР250М2, АИР250М4, АИР250М6, АИР250М8 – 90 кВт, 55 кВт, 45 кВт применяются для комплектации следующего оборудования: насосов 1Д200-90, 1Д315-71 а, СМ 250-200-400/6 и т.д., вентиляторного оборудования, компрессорных установок и прочего оборудования.

Электродвигатели АИР250М2, АИР250М4, АИР250М6, АИР250М8 изготавливается по умолчанию:

- на напряжение 380/660В (шесть клемм в коробке выводов), электродвигатели на другое напряжение производятся под заказ.

- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).

- режим работы - продолжительный, S1 (работа двигателя при постоянной нагрузке длительное время для достижения неизменной температуры всех его частей).

- степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды с любого направления).

Изготовление электродвигателей с двумя концами вала, встроенными термодатчиками, повышенной точности и другие специальные исполнения производится под заказ.

Монтажное исполнение двигателей:

- на лапах (IM 1001, 1011)

- фланцевые (IM 3001, 3011)

- комбинированные, лапы + фланец (IM 2001, 2011).

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.

Электродвигатель аналогичен по размерам и параметрам двигателю: 5А250M2 (4, 6, 8), 5АИ 250M4 (2, 6, 8), А250MA6 (2, 4).

Технические характеристики электродвигателя АИР250М2, АИР250М4, АИР250М6, АИР250М8:

Двигатель	Мощность	Об/мин.*	Ток при 380В, А*	KПД, %*	Kоэф. мощн.*	Iп/ Iн	Мп/Мн	Мmax/Мн	Момент инерции, кгм2*	Масса, кг*
АИР250М2	90 кВт	2975	160	93	0,91	7,5	2	2,3	0,4	455
АИР250М4	90 кВт	1480	163	94	0,89	7,5	2,2	2,3	0,4	480
АИР250М6	55 кВт	980	105	92,5	0,86	6,5	2,1	2	1,48	430
АИР250М8	45 кВт	735	93,6	92,5	0,79	6	1,9	2	1,55	430

* - параметры имеют незначительные отличия в зависимости от производителя двигателя.

Габаритно-присоединительные размеры двигателей АИР315 исполнений IM1001, 2001, 3001:

Тип	l30*	h31*	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	l21*	l20*	h10*	h5	b1
АИР 250М2	920	615	550	140	349	168	65	24	500	24	450	406	8	250	18	5	32	69	18
АИР 250М4, М6, М8	920	615	550	140	349	168	75	24	500	24	450	406	8	250	18	5	32	79	20

* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.
