Общепромышленные асинхронные электродвигатели АИР132S4, АИР132S6, АИР132S8 – 7,5 кВт, 5,5 кВт, 4 кВт применяются для комплектации следующего оборудования: насосов СМ100-65-250/4, Ш40-4, вентиляторов и прочего оборудования..
Электродвигатели АИР132S4, АИР132S6, АИР132S8 изготавливается по умолчанию:
- на двойное напряжение 380/660В (шесть клемм в коробке выводов). Изготовление электродвигателей на другое напряжение производится по заказу.
- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1.
- степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды с любого направления).
Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.
Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.
Двигатель аналогичен по размерам и параметрам двигателям 5АИ 132S4 (S6, S8), АДМ 132S4 (S6, S8), А132S4 (S6, S8) , АД 132S4 (S6, S8), 5АМХ132S6 (S4, S8).
Технические характеристики электродвигателя АИР132S4, АИР132S6, АИР132S8:
Двигатель | Мощность | Об/мин.* | Ток при 380В, А* | KПД, %* | Kоэф. мощн.* | Iп/ Iн | Мп/Мн | Мmax/Мн | Момент инерции, кгм2* | Масса, кг* |
АИР132S4 | 7,5/7,6 кВт | 1455 | 15,6 | 87,5 | 0,83 | 7 | 2 | 2,5 | 0,0227 | 70 |
АИР132S6 | 5,5 кВт | 950 | 12,2 | 83 | 0,82 | 5,5 | 2,2 | 2,5 | 0,05 | 69 |
АИР132S8 | 4 кВт | 700 | 10,5 | 83 | 0,7 | 6 | 1,8 | 2,2 | 0,069 | 69 |
* - параметры имеют незначительные отличия в зависимости от производителя двигателя.

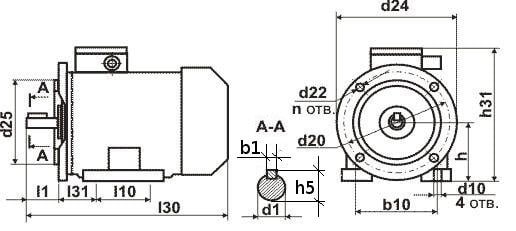

Габаритно-присоединительные размеры двигателей АИР132 исполнений IM1081, 2081, 3081:
Тип | l30* | h31* | d24 | l1 | l10 | l31 | d1 | d10 | d20 | d22 | d25 | b10 | n | h | l21* | l20* | h10* | h5 | b1 |
АИР 132S4, S6, S8 | 510 | 345 | 350 | 80 | 140 | 89 | 38 | 12 | 300 | 19 | 250 | 216 | 4 | 132 | 18 | 5 | 13 | 41 | 10 |
* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.

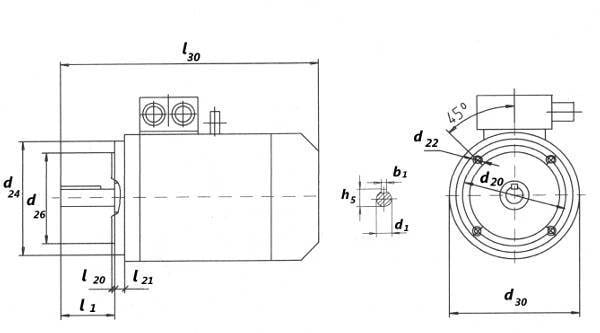

Габаритно-присоединительные размеры электродвигателей АИР132 исполнения IM 3681:
Исполнение IM 3681 (малый фланец)
