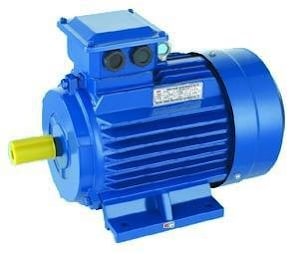

Общепромышленные трехфазные асинхронные электродвигатели АИР 56В4, АИР 56А4, АИР 56В2, АИР 56А2 применяются для комплектации различного промышленного оборудования.
Электродвигатели АИР 56А2, 56А4, 56В4, 56В2 изготавливаются по умолчанию:
- на напряжение 220/380В (шесть клемм в коробке выводов).
- климатического исполнения У, категории размещения - 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1.
- степень защиты - IP54.
Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.
Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Двигатели аналогичны по размерам и параметрам двигателям 5АИ 56В4 (2, 6, 8), 4ААМ 56 А4.
Технические характеристики электродвигателя АИР 56В4, АИР 56А4, АИР 56В2, АИР 56А2:
Электродвигатель | Мощность | Об/мин. (синхр)* | Ток при 380В, А* | KПД, %* | Kоэф. мощн.* | Iп/Iн | Мп/Мн | Мmax/Мн | Момент инерции, кгм2* | Масса, кг* |
АИР56А2 | 0,18 кВт | 2700-3000 | 0,55 | 65 | 0,77 | 5 | 2,2 | 2,2 | 0,00042 | 3,5 |
АИР56А4 | 0,12 кВт | 1350-1500 | 0,5 | 57 | 0,66 | 5 | 2,2 | 2,2 | 0,0007 | 3,6 |
АИР56В2 | 0,25 кВт | 2730-3000 | 0,73 | 66 | 0,78 | 5 | 2,2 | 2,2 | 0,00047 | 3,8 |
АИР56В4 | 0,18 кВт | 1350-1500 | 0,7 | 60 | 0,68 | 5 | 2,2 | 2,2 | 0,0008 | 4,2 |
* - параметры имеют незначительные отличия в зависимости от производителя электродвигателя. Масса приведена для алюминиевого корпуса, IM1081.

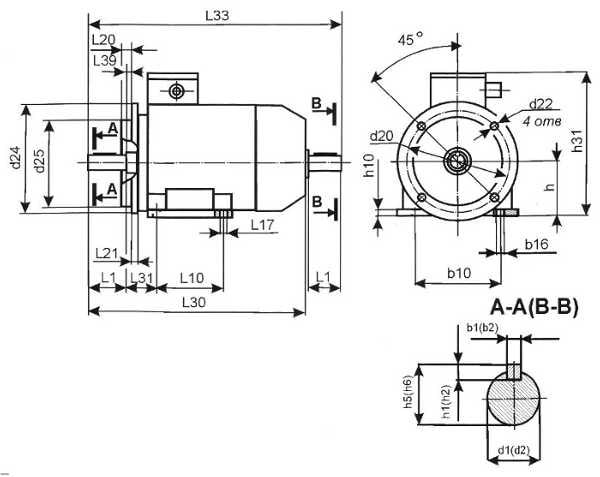

Габаритно-присоединительные размеры электродвигателей:
Тип | L1 | L10 | L17 | L21 | L30 | L31 | L33 | b1 | b10 | b16 | h | h5 | h10 | h31 |
b2 | h6 |
АИР56 | 23 | 71 | 5,8 | 10 | 218 | 36 | 234 | 4 | 90 | 8,8 | 56 | 12,5 | 7 | 148 |
Тип | d1 | d20 | d22 | d24 | d25 | |
d2 | 2081 | 2181 | 2081 | 2181 | 2081 | 2181 | 2081 | 2181 |
3081 | 3681 | 3081 | 3681 | 3081 | 3681 | 3081 | 3681 |
АИР56 | 11 | 115 | 65-85 | 10 | М5-М6 | 140 | 80-99 | 95 | 50-70 |
