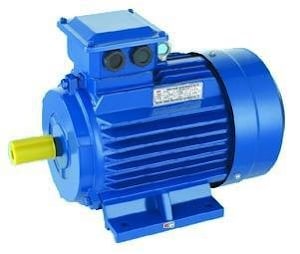

Общепромышленные трехфазные асинхронные электродвигатели АИР 63A2, АИР 63А4, АИР 63A6 применяются для комплектации различного промышленного оборудования.
Электродвигатели АИР 63A2, АИР 63А4, АИР 63A6 изготавливаются по умолчанию:
- на напряжение 220/380В (шесть клемм в коробке выводов).
- климатического исполнения У, категории размещения - 2 (эксплуатация эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения).
- режим работы - продолжительный, S1.
- степень защиты - IP54.
Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.
Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Двигатели аналогичны по размерам и параметрам двигателям 5АИ 63A4 (2, 6, 8), 4ААМ 63 А4.
Технические характеристики электродвигателя АИР 63A6, АИР 63А4, АИР 63А2:
Электродвигатель | Мощность | Об/мин. (синхр)* | Ток при 380В, А* | KПД, %* | Kоэф. мощн.* | Iп/Iн | Мп/Мн | Мmax/Мн | Момент инерции, кгм2* | Масса, кг* |
АИР63А2 | 0,37 кВт | 2730-3000 | 0,9 | 72 | 0,84 | 5 | 2,2 | 2,2 | 0,00046 | 5,2 |
АИР63А4 | 0,25 кВт | 1350-1500 | 0,9 | 65 | 0,67 | 5 | 2,2 | 2,2 | 0,0012 | 5,1 |
АИР63A6 | 0,18 кВт | 860-1000 | 0,8 | 56 | 0,62 | 4 | 2,2 | 2,2 | 0,0018 | 4,8 |
*- параметры имеют незначительные отличия в зависимости от производителя эл-двигателя. Масса приведена для алюминиевого корпуса, IM1081.

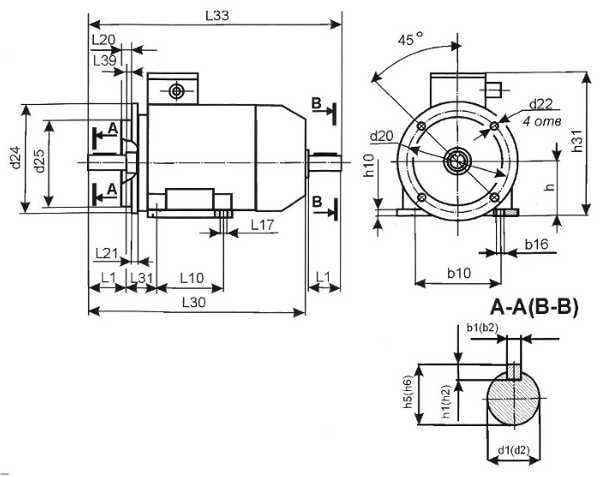

Габаритно-присоединительные размеры электродвигателей АИР63:
Тип | L1 | L10 | L17 | L21 | L30 | L31 | L33 | b1 | b10 | b16 | h | h5 | h10 | h31 |
b2 | h6 |
АИР63A | 30 | 80 | 7 | 10 | 237 | 40 | 263 | 5 | 100 | 10 | 63 | 16 | 8 | 161 |
Тип | d1 | d20 | d22 | d24 | d25 | |
d2 | 2081 | 2181 | 2081 | 2181 | 2081 | 2181 | 2081 | 2181 |
| 3081 | 3681 | 3081 | 3681 | 3081 | 3681 | 3081 | 3681 |
АИР63А | 14 | 130 | 75-100 | 10 | М5-М6 | 160 | 90-110 | 110 | 60-80 | |
