Общепромышленные асинхронные электродвигатели АИР355M2, АИР355M4, АИР355M6, АИР355MB6, АИР355M8, АИР355MB8 – 315кВт, 250кВт, 200кВт, 160кВт применяются для комплектации следующего оборудования: насосов 1Д630-90, 1Д1250-63a, ЦНСГ 180-383, ЦНСГ 300-240 и т.д., вентиляторного оборудования, компрессорных установок и прочего оборудования.
Электродвигатели АИР355M2, АИР355M4, АИР355M6, АИР355MB6, АИР355M8, АИР355MB8 изготавливается по умолчанию:
- на напряжение 380/660В (шесть клемм в коробке выводов) или под заказ на напряжение 220/380В.
- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1 (работа двигателя при постоянной нагрузке длительное время для достижения неизменной температуры всех его частей).
- степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от струй воды со всех направлений).
Изготовление электродвигателей с двумя концами вала, встроенными термодатчиками, повышенной точности и другие специальные исполнения, производится под заказ.
Монтажное исполнение двигателей:
- на лапах (IM 1001, 1011)
- фланцевые (IM 3001, 3011)
- комбинированные, лапы + фланец (IM 2001, 2011).
Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.
Двигатель аналогичен по размерам и параметрам двигателю: 5А355M2 (4, 6, 8), 5АИ 355M4 (2, 6, 8), А355MA6 (2, 4).
Технические характеристики электродвигателя АИР355M2, АИР355M4, АИР355M6, АИР355MB6, АИР355M8, АИР355MB8:
Двигатель
Мощность
Об/мин.*
Ток при 380В, А*
KПД, %*
Kоэф. мощн.*
Iп/ Iн
Мп/Мн
Мmax/Мн
Момент инерции, кгм2*
Масса, кг*
АИР355M2
315 кВт
2980
548
95,4
0,92
7,1
1,6
2,2
3,5
2300
АИР355M4
315 кВт
1490
558
95,2
0,9
6,9
2,1
2,2
8,2
1900
АИР355M6
200 кВт
990
364
94,5
0,88
6,7
1,9
2
10,4
1600
АИР355MB6
250 кВт
990
451
94,5
0,88
6,7
1,9
2
12,4
1700
АИР355M8
160 кВт
740
306
94,2
0,82
6,4
1,8
2
10,3
2150
АИР355MB8
200 кВт
740
386
94,5
0,83
6,4
1,8
2
12,3
2250
* - параметры имеют незначительные отличия в зависимости от производителя двигателя.

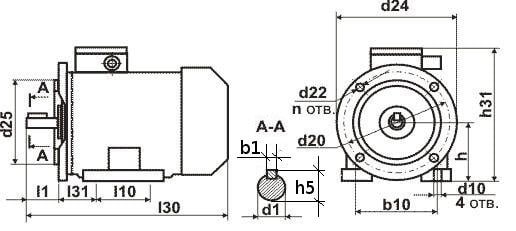

Габаритно-присоединительные размеры двигателей АИР355 исполнений IM1001, 2001, 3001:
Тип
l30*
h31*
d24
l1
l10
l31
d1
d10
d20
d22
d25
b10
n
h
l21*
l20*
h10*
h5
b1
АИР 355M2
1520
1010
800
210
560
254
85
28
740
24
860
610
8
355
25
6
52
90
20
АИР 355SM4, M6, MB6, M8, MB8
1560
1010
800
210
560
254
100
28
740
24
860
610
8
355
25
6
52
106
25
* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.
