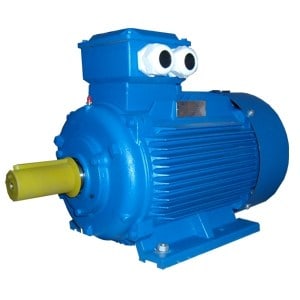

Асинхронные электродвигатели АИР

Асинхронные электродвигатели АИР (ранее выпускались двигатели 4А, 4АМ) с короткозамкнутым ротором, благодаря простоте конструкции, отсутствию подвижных контактов, высокой ремонтопригодности, невысокой цене по сравнению с другими электрическими двигателями применяются практически во всех отраслях промышленности и сельского хозяйства. Они используются для привода вентиляционного оборудования, насосов, компрессорных установок, станков, эскалаторов и многих других машин.

Электродвигатели имеют следующие условные обозначения :

АИ – обозначение серии;

Р, С – вариант привязки мощности к установочным размерам (ГОСТ, DIN);

56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 – высота оси вращения (габарит);

А, В, С – длина сердечника (первая длина, вторая длина, третья длина);

S, L, М – установочные размеры по длине станины;

2, 4, 6, 8, 4/2, 6/4, 8/4, 8/6, 16/4, 6/4/2, 8/4/2, 8/6/4 – число полюсов;

Т2, Т3, У2, У3, У5, УХЛ2, УХЛ4 – климатическое исполнение и категория размещения.

Специальные двигатели имеют дополнительные обозначения:

Б – со встроенной температурной защитой (после обозначения габарита);

В – встраиваемые (до обозначения габарита);

С – двигатели с повышенным скольжением (до обозначения габарита);

Е – со встроенным тормозом (после обозначения габарита);

Е2 – с тормозом с ручным растормаживающим устройством (после обозначения габарита);

3Е – однофазный двигатель с трехфазной обмоткой (до обозначения габарита);

Е – однофазный двигатель с двухфазной обмоткой (до обозначения габарита);

Ж, Ж2 – со специальным выходным концом вала (после обозначения габарита);

Ж1 – специальная насосная модификация (после обозначения габарита);

РЗ – для мотор-редукторов (после обозначения габарита);

Ш – для промышленных швейных машин (после обозначения габарита);

П – повышенной точности по установочным размерам (после обозначения габарита);

Ф – хладономаслостойкое исполнение (после обозначения габарита);

А – для атомных электростанций (после обозначения габарита);

Х2 – химостойкие(после обозначения габарита).

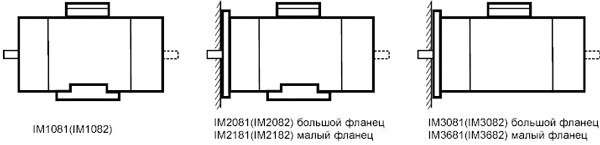

Виды конструктивных исполнений по способу монтажа:



Исполнения по степени защиты:

Двигатели выполняют со степенью защиты IР54, IР55 по ГОСТ 17494.

Вторая цифра 4 – обеспечивается защита от попадания брызг воды.

Вторая цифра 5 – обеспечивается защита от попадания струй воды.

Для обеспечения защиты типа IР55 применены следующие конструктивные усиления:

в переднем и заднем подшипниковых щитах устанавливаются манжеты;

штуцера и подшипниковые щиты в местах присоединения дополнительно уплотнены от попадания струй воды.

Климатические исполнения и категория размещения:

Двигатели имеют следующие исполнения для эксплуатации в макроклиматических районах с умеренным(У), тропическим (Т), умеренным и холодным(УХЛ) в условиях, определяемых категориями размещения:

1 – на открытом воздухе при воздействие прямого солнечного излучения и атмосферных факторов;

2 – под навесом при отсутствии воздействия прямого солнечного излучения и атмосферных факторов;

3 – в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий;

4 – в помещениях с искусственно регулируемыми климатическими условиями

5 – в помещениях с повышенной влажностью.

Режимы работы:

Согласно ГОСТ 183-74 устанавливаются следующие режимы работы двигателей:

S1 – продолжительный режим работы. Работа двигателя с постоянной нагрузкой достаточно продолжительное время для достижения установившегося режима;

S2 – кратковременный режим работы. Работа двигателя с постоянной нагрузкой в течении времени недостаточного для достижения установившегося режима, после чего следует остановка двигателя на время, достаточное для охлаждения машины до температуры, не более чем на 2 ОС превышающий температуру окружающей среды;

S3 – повторно кратковременный режим работы. Последовательность одинаковых циклов работы, двигателя при которой каждый цикл состоит из периода работы с постоянной нагрузкой и выключенного состояния. Тепловой режим двигателя в периоде работы с постоянной нагрузкой не достает установившегося значения, а в периоде включенного состояния двигатель не охлаждается до температуры окружающей среды;

S4 – повторно-кратковременный режим работы с частыми пусками. Режим работы аналогичен режиму S3, только при этом количество пусков двигателя в час может достигать 240;

S5 – повторно-кратковременный режим работы с частыми пусками и электрическим торможением. Режим работы аналогичен режиму S4, только при этом для ускорения остановки двигателя используется электрическое торможение;

S6 – перемежающиеся режим работы. Последовательность одинаковых циклов работы двигателя, при которой каждый цикл состоит из периода работы с постоянной нагрузкой и периода холостого хода. Тепловой режим двигателя в периоде работы с постоянной нагрузкой не достигает установившегося значения;

S7 – перемежающейся режим работы с частыми пусками и электрическим торможением. Режим работы аналогичен S6, только при этом для ускорения остановки двигателя используется электрическое торможение и количество пусков двигателя в час может достигать 240;

S8 – перемежающейся режим работы с двумя или более частотными вращения. Режим работы аналогичен S7, при этом двигатель будет работать на нескольких частотных вращения.

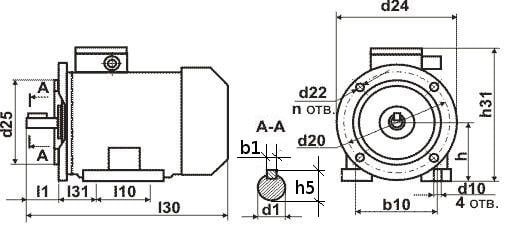

Габаритно-присоединительные размеры электродвигателей АИР:

Электродвигатель	Число полюсов	Размеры, мм
		l30	h31	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	h5	b1
АИР 56 А, В	2,4	218	148	140	23	71	36	11	5,8	115	10	95	90	4	56	12,5	4
АИР 63 А, В	2,4	237	161	160	30	80	40	14	7	130	10	110	100	4	63	16	5
АИР 71 А, В	2,4,6	273	188	200	40	90	45	19	7	165	12	130	112	4	71	21,5	6
АИР 80 А	2,4,6	300	207	200	50	100	50	22	10	165	11	130	125	4	80	24,5	6
АИР 80 В	2,4,6	320	207	200	50	100	50	22	10	165	11	130	125	4	80	24,5	6
АИР 90 L	2,4,6	350	217	250	50	125	56	24	10	215	14	180	140	4	90	27	8
АИР 100 S	2,4	376	227	250	60	112	63	28	12	215	14	180	160	4	100	31	8
АИР 100 L	2,4,6	420	277	250	60	140	63	28	12	215	14	180	160	4	100	31	8
АИР 112 М	2,4,6,8	475	297	300	80	140	70	32	12	265	14	230	190	4	112	35	10
АИР 132 S	4,6,8	510	345	350	80	140	89	38	12	300	19	250	216	4	132	41	10
АИР 132 М	2,4,6,8	498	325	350	80	178	89	38	12	300	19	250	216	4	132	41	10
АИР 160 S	2	625	435	350	110	178	108	42	15	300	19	250	254	4	160	45	12
АИР 160 S	4,6,8	625	435	350	110	178	108	48	15	300	19	250	254	4	160	51,5	14
АИР 160 М	2	670	435	350	110	210	108	42	15	300	19	250	254	4	160	45	12
АИР 160 М	4,6,8	670	435	350	110	210	108	48	15	300	19	250	254	4	160	51,5	14
АИР 180 S	2	700	460	400	110	203	121	48	15	350	19	300	279	4	180	51,5	14
АИР 180 S	4	700	460	400	110	203	121	55	15	350	19	300	279	4	180	59	16
АИР 180 М	2	740	460	400	110	241	121	48	15	350	19	300	279	4	180	51,5	14
АИР 180 М	4,6.8	740	460	400	110	241	121	55	15	350	19	300	279	4	180	59	16
АИР 200 М	2	775	505	450	110	267	133	55	19	400	19	350	318	8	200	59	16
АИР 200 М	4,6,8	775	505	450	140	267	133	60	19	400	19	350	318	8	200	64	18
АИР 200 L	2	775	505	450	110	305	133	55	19	400	19	350	318	8	200	59	16
АИР 200 L	4,6,8	775	505	450	140	305	133	60	19	400	19	350	318	8	200	64	18
АИР 225 М	2	835	535	550	110	311	149	55	19	500	19	450	356	8	225	59	16
АИР 225 М	4,6,8	865	535	550	140	311	149	65	19	500	19	450	356	8	225	69	18
АИР 250 S	2	880	590	550	140	311	168	65	24	500	19	450	406	8	250	69	18
АИР 250 S	4,6,8	880	590	550	140	311	168	75	24	500	19	450	406	8	250	79,5	20
АИР 250 М	2	905	590	550	140	349	168	65	24	500	19	450	406	8	250	69	18
АИР 250 М	4,6,8	905	590	550	140	349	168	75	24	500	19	450	406	8	250	79,5	20
АИР 280 S	2	1110	660	660	140	368	190	70	24	600	24	550	457	8	280	74,5	20
АИР 280 S	4,6,8	1110	660	660	170	368	190	80	24	600	24	550	457	8	280	85	22
АИР 280 М	2	1180	660	660	140	419	190	70	24	600	24	550	457	8	280	74,5	20
АИР 280 М	4,6,8	1180	660	660	170	419	190	80	24	600	24	550	457	8	280	85	22
АИР 315 S	2	1290	765	660	140	406	216	75	28	600	24	550	508	8	315	79,5	20
АИР 315 S	4,6,8,10	1290	765	660	170	406	216	90	28	600	24	550	508	8	315	95	25
АИР 315 М	2	1325	765	660	140	457	216	75	28	600	24	550	508	8	315	79,5	20
АИР 315 М	4,6,8,10	1325	765	660	170	457	216	90	28	600	24	550	508	8	315	95	25
АИР 355S,M	2	1495	1010	800	170	500/560	254	85	28-6	740	24	680	610		355	90	22
АИР 355S,M	4,6,8,10	1525	1010	800	210	500/560	254	100	28-6	740	24	680	610		355	106	28

Присоединительные размеры и технические характеристики аналогичны маркам 5АМ, 5А, 5АИ, 7АИ, АМ.

Электродвигатели АИР - основные технические характеристики:

Электродвигатель	Мощность, кВт	Об/мин.	Ток при 380В, А	KПД, %	Kоэф. Мощности	Iп/Iн	Масса, кг.	Электродвигатели выпускавшиеся ранее	Эл-двигатели производства ВЭМЗ
АИР56A2	0,18	3000	0,55	65	0,78	5	3,5	4АА56А2, 4ААМ56А2
АИР56B2	0,25	3000	0,73	66	0,79	5	3,8	4АА56В2, 4ААМ56В2
АИР56A4	0,12	1500	0,5	57	0,66	5	3,6	4АА56А4, 4ААМ56А4
АИР56B4	0,18	1500	0,7	60	0,68	5	4,2	4АА56В4, 4ААМ56В4
АИР63A2	0,37	3000	0,9	72	0,84	5	5,2	4А63А2, 4АМ63А2
АИР63B2	0,55	3000	1,3	75	0,81	5	6,1	4А63В2, 4АМ63В2
АИР63A4	0,25	1500	0,9	65	0,67	5	5,1	4АА63А4, 4ААМ63А4
АИР63B4	0,37	1500	1,2	68	0,7	5	6	4АА63В4, 4ААМ63В4
АИР63A6	0,18	1000	0,8	56	0,62	4	4,8	4АА63А6, 4ААМ63А6
АИР63B6	0,25	1000	1	59	0,62	4	5,6	4АА63В6, 4ААМ63В6
АИР71A2	0,75	3000	1,3	75	0,8	6	8,7	4А71А2, 4АМ71А2
АИР71B2	1,1	3000	2,6	76,2	0,8	6	9,5	4А71В2, 4АМ71В2
АИР71A4	0,55	1500	1,7	71	0,71	5	8,1	4А71А4, 4АМ71А4
АИР71B4	0,75	1500	1,9	73	0,75	5	9,4	4А71В4, 4АМ71В4
АИР71A6	0,37	1000	1,4	62	0,63	4,5	8,6	4А71А6, 4АМ71А6
АИР71B6	0,55	1000	1,8	65	0,68	4,5	9,9	4А71В6, 4АМ71В6
АИР80A2	1,5	3000	3,6	78,5	0,85	6,5	13,3	4А80А2
АИР80B2	2,2	3000	5	81	0,87	6,4	15	4А80В2
АИР80A4	1,1	1500	3,1	76,2	0,77	5	12,8	4А80А4
АИР80B4	1,5	1500	3,9	78,5	0,8	5,3	14,7	4А80В4
АИР80A6	0,75	1000	2,3	69	0,71	4	12,5	4А80А6
АИР80B6	1,1	1000	3,2	72	0,71	4,5	16,2	4А80В6
АИР80A8	0,37	750	1,5	62	0,59	3,5	14,7	4А80А8
АИР80B8	0,55	750	2,2	63	0,6	3,5	15,9	4А80В8
АИР90L2	3	3000	6,5	82,6	0,85	7	20	4А90L2
АИР90L4	2,2	1500	5,3	80	0,79	6	19,7	4А90L4
АИР90L6	1,5	1000	4,2	76	0,7	5	20,6	4А90L6
АИР90LA8	0,75	750	2,4	70	0,71	4	19,5	4А90LA8
АИР90LB8	1,1	750	3,3	72	0,72	4,5	22,3	4А90LB8
АИР100S2	4	3000	8,4	84,2	0,88	7,5	30	4А100S2
АИР100L2	5,5	3000	11	85,7	0,88	7,5	32	4А100L2
АИР100S4	3	1500	7,2	82,6	0,82	7	34	4А100S4
АИР100L4	4	1500	9,3	84,2	0,84	7	29,2	4А100L4
АИР100L6	2,2	1000	5,9	79	0,74	6	27	4А100L6
АИР100L8	01.май	750	4,5	74	0,7	3,7	26	4А100L8
АИР112M2	7,5|7,6	3000	14,7	87	0,88	7,5	48	4А112M2, 4АМ112M2
АИР112M4	5,5	1500	11,3	85,7	0,86	7	45	4А112M4, 4АМ112M4
АИР112MA6	3	1000	7,4	81	0,76	6	43	4А112MА6, 4АМ112MА6
АИР112MB6	4	1000	9,1	82	0,81	6	48	4А112MВ6, 4АМ112MВ6
АИР112MA8	2,2	750	6,16	79	0,71	6	43	4А112MА8, 4АМ112MА8
АИР112MB8	3	750	7,8	80	0,74	6	48	4А112MВ8, 4АМ112MВ8
АИР132M2	11	3000	21,1	88,4	0,9	7,5	78	4А132M2, 4АМ132M2	5AMX132M2
АИР132S4	7,5	1500	15,1	87	0,86	7,5	70	4А132S4, 4АМ132S4	5AMX132S4
АИР132M4	11	1500	22,2	88,4	0,85	7,5	84	4А132M4, 4АМ132M4	5AMX132M4
АИР132S6	5,5	1000	12,3	84	0,8	7	69	4А132S6, 4АМ132S6	5AMX132S6
АИР132M6	7,5	1000	16,5	86	0,81	7	82	4А132M6, 4АМ132M6	5AMX132M6
АИР132S8	4	750	10,5	81	0,7	6	69	4А132S8, 4АМ132S8	5AMX132S8
АИР132M8	5,5	750	13,6	83	0,74	6	82	4А132M8, 4АМ132M8	5AMX132M8
АИР160S2	15	3000	30	89,4	0,86	7,5	116	4А160S2, 4АМ160S2	5AMX160S2
АИР160M2	18,5	3000	35	90	0,88	7,5	130	4А160M2, 4АМ160M2	5AMX160M2
АИР160S4	15	1500	29	89,4	0,87	7	120	4А160S4, 4АМ160S4	5AMX160S4
АИР160M4	18,5	1500	35	90	0,89	7	142	4А160M4, 4АМ160M4	5AMX160M4
АИР160S6	11	1000	23	87,5	0,82	6,5	125	4А160S6, 4АМ160S6	5AMX160S6
АИР160M6	15	1000	31	89	0,82	7	150	4А160M6, 4АМ160M6	5AMX160M6
АИР160S8	7,5	750	18	85,5	0,65	6	125	4А160S8, 4АМ160S8	5AMX160S8
АИР160M8	11	750	26	87,5	0,68	6	150	4А160M8, 4АМ160M8	5AMX160M8
АИР180S2	22	3000	41,5	90,5	0,89	7	150	4А180S2, 4АМ180S2	5AMX180S2
АИР180M2	30	3000	55,4	91,4	0,9	7,5	170	4А180M2, 4АМ180M2	5AMX180M2
АИР180S4	22	1500	42,5	90,5	0,87	7	160	4А180S4, 4АМ180S4	5AMX180S4
АИР180M4	30	1500	57	91,4	0,87	7	190	4А180M4, 4АМ180M4	5AMX180M4
АИР180M6	18,5	1000	36,9	90	0,85	6,5	160	4А180M6, 4АМ180M6	5AMX180M6
АИР180M8	15	750	31,3	88	0,82	5,5	172	4А180M8, 4АМ180M8	5AMX180M8
АИР200М2	37	3000	71	92	0,87	7	230	4А200M2, 4АМ200M2	5A200M2
АИР200L2	45	3000	84	92,5	0,88	7,5	255	4А200L2, 4АМ200L2	5A200L2
АИР200М4	37	1500	68,3	92	0,89	7,5	230	4А200M4, 4АМ200M4	5A200M4
АИР200L4	45	1500	83,1	92,5	0,89	7,5	200	4А200L4, 4АМ200L4	5A200L4
АИР200М6	22	1000	44	90	0,83	6,5	195	4А200M6, 4АМ200M6	5A200M6
АИР200L6	30	1000	59,6	91,5	0,85	6,5	255	4А200L6, 4АМ200L6	5A200L6
АИР200М8	18,5	750	39	90	0,81	6	210	4А200M8, 4АМ200M8	5A200M8
АИР200L8	22	750	45,9	90,5	0,81	6	225	4А200L8, 4АМ200L8	5A200L8
АИР225М2	55	3000	99,3	93	0,91	7,5	320	4А225M2, 4АМ225M2	5A225M2
АИР225М4	55	1500	101	93	0,89	7	325	4А225M4, 4АМ225M4	5A225M4
АИР225М6	37	1000	72,7	92	0,85	6,5	360	4А225M6, 4АМ225M6	5A225M6
АИР225М8	30	750	62,2	91	0,81	6	360	4А225M8, 4АМ225M8	5A225M8
АИР250S2	75|76	3000	134,6	93,6	0,91	7,5	425	4А250S2, 4АМ250S2	5AM250S2
АИР250М2	90	3000	160	93,9	0,91	7,5	455	4А250M2, 4АМ250M2	5AM250M2
АИР250S4	75|76	1500	137,8	93,6	0,88	7,5	450	4А250S4, 4АМ250S4	5AM250S4
АИР250М4	90	1500	163	93,9	0,89	7,5	480	4А250M4, 4АМ250M4	5AM250M4
АИР250S6	45	1000	87	92,5	0,85	6,5	390	4А250S6, 4АМ250S6	5AM250S6
АИР250М6	55	1000	105	92,8	0,86	6,5	430	4А250M6, 4АМ250M6	5AM250M6
АИР250S8	37	750	77,9	91,5	0,78	6	400	4А250S8, 4АМ250S8	5AM250S8
АИР250М8	45	750	93,6	92	0,79	6	430	4А250M8, 4АМ250M8	5AM250M8
АИР280S2	110	3000	198	94	0,9	7,2	590	4А280S2, 4АМ280S2	5AM280S2
АИР280М2	132	3000	235	94,5	0,9	8,5	620	4А280M2, 4АМ280M2	5AM280M2
АИР280S4	110	1500	196	94,5	0,87	6,5	790	4А280S4, 4АМ280S4	5AM280S4
АИР280М4	132	1500	230	94,8	0,88	6,5	885	4А280M4, 4АМ280M4	5AM280M4
АИР280S6	75	1000	137	93,5	0,86	6,5	745	4А280S6, 4АМ280S6	5AM280S6
АИР280М6	90	1000	164	93,8	0,86	6,5	780	4А280M6, 4АМ280M6	5AM280M6
АИР280S8	55	750	106	92,8	0,85	6	725	4А280S8, 4АМ280S8	5AM280S8
АИР280М8	75	750	141	93,5	0,84	6	790	4А280M8, 4АМ280M8	5AM280M8
АИР315S2	160	3000	279	94,6	0,92	7,2	1170	4А315S2, 4АМ315S2	5AM315S2
АИР315М2	200	3000	339	94,8	0,94	7,2	1460	4А315M2, 4АМ315M2	5AM315M2
АИР315S4	160	1500	286	94,9	0,91	5,5	1000	4А315S4, 4АМ315S4	5AM315S4
АИР315М4	200	1500	352	94,9	0,92	5,5	1200	4А315M4, 4АМ315M4	5AM315M4
АИР315S6	110	1000	200	94	0,9	6	880	4А315S6, 4АМ315S6	5AM315S6
АИР315М6	132	1000	239	94,2	0,9	6,5	1050	4А315M6, 4АМ315M6	5AM315M6
АИР315S8	90	750	173	93,8	0,85	6	880	4А315S8, 4АМ315S8	5AM315S8
АИР315М8	110	750	209	94	0,85	6	1050	4А315M8, 4АМ315M8	5AM315M8
АИР355S2	250	3000	433	95,2	0,92	7,1	1900	4А355S2, 4АМ355S2	5AM315MB2
АИР355М2	315	3000	548	95,4	0,92	7,1	2300	4А355M2, 4АМ355M2
АИР355S4	250	1500	442	95,2	0,9	6,9	1700	4А355S4, 4АМ355S4
АИР355М4	315	1500	558	95,2	0,9	6,9	1900	4А355M4, 4АМ355M4
АИР355S6	160	1000	292,3	94,5	0,88	6,7	1550	4А355S6, 4АМ355S6	5AM315MB6
АИР355М6	200	1000	364,9	94,5	0,88	6,7	1600	4А355M6, 4АМ355M6
АИР355МB6	250	1000	454,8	94,5	0,88	6,7	1700
АИР355S8	132	750	261	93,7	0,82	6,4	2000	4А355S8, 4АМ355S8	5AM315MB8
АИР355М8	160	750	314,7	94,2	0,82	6,4	2150	4А355M8, 4АМ355M8
АИР355МB8	200	750	387,4	94,5	0,82	6,4	2250
АИР355М10	110	600	230	93,2	0,78	6	1640	4А355M10, 4АМ355M10
АИР355МB10	132	600	275	93,5	0,78	6	1690

В сотрудничестве со странами ИНТЕРЭЛЕКТРО была разработана серия электродвигателей АИ:

- АИР (для внутренних поставок и поставок на экспорт);

- АИС (для поставок только на экспорт).

В ней значительно улучшены многие показатели: пусковые и виброакустические характеристики, надежность, снижен расход основных материалов (от 10 до 20%).

В настоящее время также выпускаются 5 и 6 серии (5АМ, 5А, 5АМН, 6А), которые одинаковы или незначительно превышают по своим показателям электродвигатели серии АИР.
