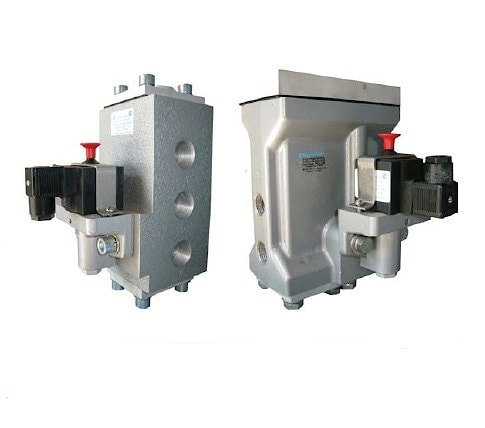

Пневмораспределители трехлинейные и четырехлинейные клапанные типа РЭП

Пневмораспределители трехлинейные и четырехлинейные клапанные РЭП1-1, РЭП1-2, РЭП2-1, РЭП2-2 используется для управления цилиндрами больших диаметров (от 100 мм до 500 мм). Имеет высокие показатели надежности и быстродействия. Работают в условиях высоких и низких температур. Конструктивное исполнение распределительного блока имеет повышенную устойчивость к наличию твердых частиц и капельной влаги в рабочей среде (сжатый воздух имеющий класс загрязненности 10 по ГОСТ 17433-80).

РЭП

X

X

X

X

X

X

X

X

Категория размещения (4)

Климатическое исполнение (УХЛ)

Электрическое напряжение, В: 1-12; 2-24; 3-36; 4-48; 5-110; 6-220; 8-42.

Род тока: 1 - постоянный ток; 2 - переменный ток с частотой 50/60 Гц

Присоединение к электросети: 1 - через сальник; 2 - через разъем;

Диаметр условного прохода, мм: 16; 20; 25; 40.

Количество распределителей управления: 1 - один; 2 - два

Пневмосхема: 1 - трехлинейный; 2 - четырехлинейный

Условное наименование изделия

Наименование параметров	Данные
	РЭП1-1				РЭП1-2				РЭП2-1				РЭП2-2
1. Условный проход, мм	16	20	25	40	16	20	25	40	16	20	25	40	16	20	25	40
2. Номинальное давление, МПа (кгс/см2)	0,63 (6,3)
3. Минимальное давление, МПа (кгс/см2)	0,3 (3)
4. Минимальное давление управления, МПа	0,08 + 0,6 Рраб
5. Пропускная способность Kv , м3/ч, не менее	3,0	5,0	6,3	10	3,0	5,0	6,3	10	3,0	5,0	6,3	10	3,0	5,0	6,3	10
6. Напряжение, В - постоянный ток - переменный ток 50/60 Гц	12; 24; 48; 110; 220 24; 36; 42; 110; 220
7. Номинальная мощность электромагнита, Вт - постоянного тока - переменного тока 50/60 Гц	24 34
8. Общие утечки воздуха из полостей распределителя, см3/мин,не более	1500
9. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, °С, не более	85
10. Присоединительная резьба по ГОСТ 6211 Rc ГОСТ 6111 К"	½	¾	1	11/2	½	¾	1	11/2	½	¾	1	11/2	½	¾	1	11/2

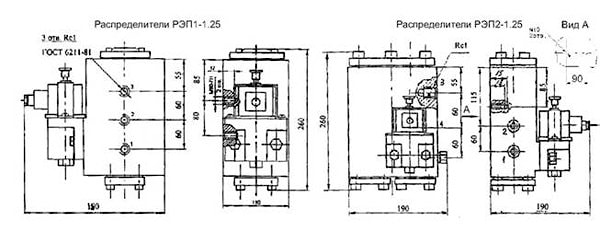

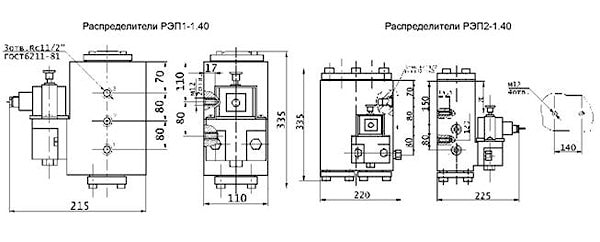

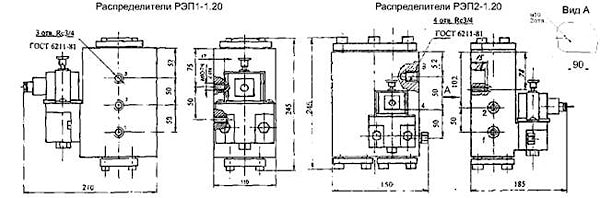

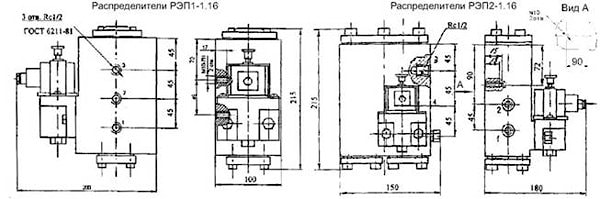

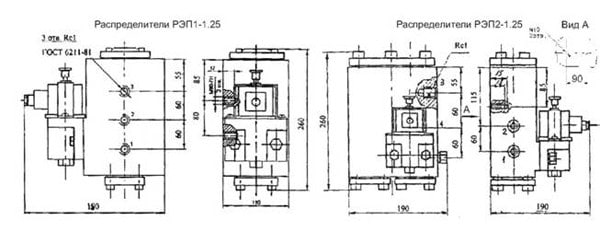

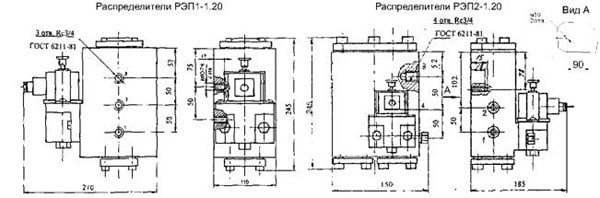

11. Габаритные размеры, мм длина ширина высота	210 110 220	210 110 235	210 110 270	215 110 335	300 110 220	300 110 235	300 110 270	305 110 335	190 150 220	190 150 245	200 170 270	225 225 335	190 150 220	190 150 245	200 170 270	225 220 335
12. Масса, кг, не более	5,0	7,7	9,0	10	7,6	8,3	9,6	10,6	7,2	8,6	10	17	7,8	9,2	10,6	17,6

Технические характеристики пневмораспределителей типа РЭП (PDF)
