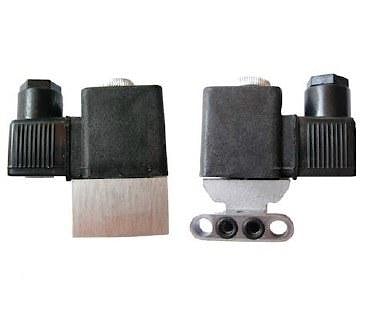

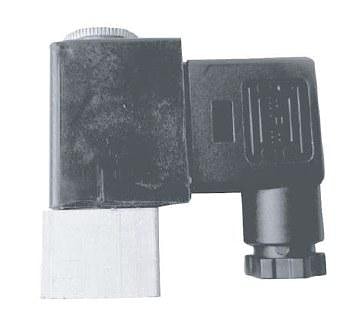

Пневмораспределители двухлинейные c ЭМУ П-Р 2
Пневмораспределители двухлинейные c электромагнитным управлением П-Р 2.1, П-Р 2.2,5, П-Р 2.10, П-Р 2.16, П-Р 2.25, П-Р 2.40 нормально-закрытые предназначены для управления потоком сжатого воздуха в пневматических приводах различного назначения.| П-Р2 | XX | X | X | X | X | X | X | ||||||||
| Категория размещения (3; 4; 2) | |||||||||||||||
| Климатическое исполнение (УХЛ; У; О) | |||||||||||||||
| Электрическое напряжение, В: 1-12; 2-24; 3-36; 4-48; 5-110; 6-220; 8-42. | |||||||||||||||
| Род тока: 1 - постоянный ток; 2 - переменный ток с частотой 50/60 Гц | |||||||||||||||
| Присоединение к электросети: 1 - через сальник; 2 - через разъем; 3 - без сальника; 4 - через колодку гнездовую | |||||||||||||||
| Н-О - только для нормально открытого исполнения | |||||||||||||||
| Диаметр условного прохода, мм: 1; 2,5; 10; 16; 25; 40. | |||||||||||||||
| Условное наименование изделия | |||||||||||||||
| Параметры | Данные | |||||
| П-Р2.1 | П-Р2.2.5 | П-Р2.10 | П-Р2.16 | П-Р2.25 | П-Р2.40 | |
| 1. Номинальное давление, МПа (кгс/см2) | 1,0 (10,0) | 0,63 (6,3) | 1,0 (10,0) | |||
| 2. Условный проход, мм | 1 | 2,5 | 10 | 16 | 25 | 40 |
| 3. Пропускная способность Kv , м3/ч, не менее | 0,032 | 0,1 | 1,6 | 3,0 | 5,0 | 7,0 |
| 4. Утечки воздуха из распределителя, см3/мин | 10 | 100 | 150 | 250 | ||
| 5. Электрическое напряжение, В - постоянного тока - переменного тока частотой 50/60 Гц | 12; 24; 48; 110 24;36; 42; 110; 220 | 12; 24; 48; 110 24;36; 42; 110; 220 | ||||
| 6. Номинальная мощность электромагнита, не более - постоянного тока, Вт - переменного тока, ВА | 4 7 | 8 12 | 12 22 | |||
| 7. Максимальное число срабатываний, мин-1 | 60 | 100 | 50 | |||
| 8. Масса, кг, не более | 0,14 | 0,8 1,63 | 1,63 | 3,5 | ||
| 9. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, С°, не более | 80 | 85 | ||||
Технические характеристики пневмораспределителя П-Р 2 (PDF)
