Футорки типа ФК; ФG; ФКG; ФGG

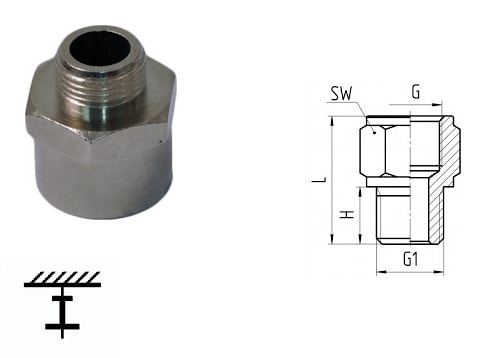

Футорки типа ФК, ФG, ФКG, ФGG - это фитинговые соединения предназначены для согласования присоединительных резьб пневмоаппаратуры и пневмолиний.

Соединения выполнены из никелированной латуни. Рабочая температура определяется допустимой температурой для присоединительных трубопроводов.

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ:



Пример записи при заказе футорки для перехода с большей конической наружной резьбы 1/2" на меньшую внутреннюю трубную резьбу 3/8": ФУТОРКА ФК – 1/2Х3/8

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:

ФУТОРКА ФК (НАР Х ВН – R Х G) (БОЛ Х МЕН):

R	G	B	L	Sw
R1/4"	G1/8"	11	16	14
R3/8"		11,5	16,5	17
R1/2"		14	19,5	22
R3/8"	G1/4"	11,5	16,5	17
R1/2"		14	19,5	22
	G3/8"
R3/4"	G1/2"	16,5	23,5	27
R1"	G1/2"	17	25
	G3/4"

ФУТОРКА ФG (НАР Х ВН – G Х G) (БОЛ Х МЕН):

G	G1	H	L	Sw
G1/4"	G1/8"	8	13	17
G3/8"		9	14	19
	G1/4"
G1/2"	G1/8"	10	15,5	24
	G1/4"
	G3/8"
G3/4"	G3/8"	11,5	18	27
	G1/2"

ФУТОРКА ФКG (НАР Х ВН – R Х G) (МЕН Х БОЛ):

R	G	B	L	Sw
R1/8"	G1/8"	8	20	14
	G1/4"		22,5	17
	G3/8"		25	22
R1/4"	G1/4"	11	25	17
	G3/8"		27	22
	G1/2"		31,5	26
R3/8"	G3/8"	11,5	27,5	22
	G1/2"		32	26
R1/2"		14	34,5
	G3/4"		35	32

ФУТОРКА ФGG (НАР Х ВН – G Х G) (МЕН Х БОЛ):

G	G1	H	L	Sw
G1/4"	G1/8"	6	16,5	14
	G1/4"		20,5	17
	G3/8"		23	22
G1/2"	G1/4"	8	22	17
	G3/8"		24	22
	G1/2"		28,5	26
G3/4"	G3/8"	9	25	22
	G1/2"		29,5	26
G1/2"		10	30,5
