Крест типа КП, КВВ

Крест типа КП и КВВ - это фитинговые соединения, предназначеные для согласования присоединительных резьб пневмоаппаратуры и пневмолиний.

Соединения выполнены из никелированной латуни. Рабочая температура определяется допустимой температурой для присоединительных трубопроводов.

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ:



Пример записи при заказе проходного креста с равной внутренней присоединительной резьбой G1/2": КРЕСТ ПРОХОДНОЙ КП - 1/2

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:

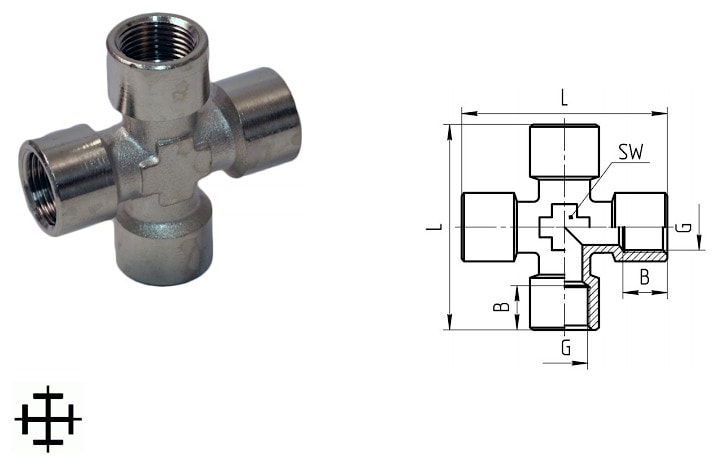

КРЕСТ ПРОХОДНОЙ КП (ВН – G) (РАВНЫЙ РАЗМЕР):

G	B	L	Sw
G1/8"	7	40	10
G1/4"	8	51	13
G3/8"	10	58	17
G1/2"	11	72	20

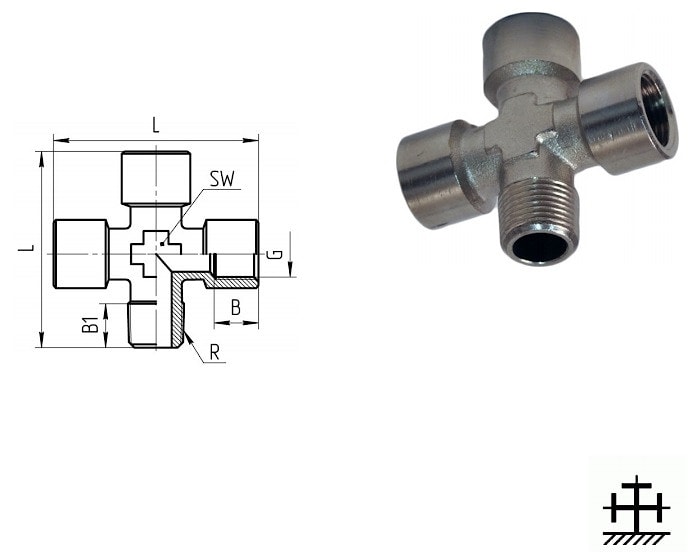

КРЕСТ ВВЕРТНОЙ КВВ (НАР Х ВН Х ВН Х ВН) – (R Х G Х G Х G) (РАВНЫЙ РАЗМЕР):

R	G	B	B1	L	L1	Sw
R1/8"	G1/8"	7	8	40	19	10
R1/4"	G1/4"	8	12,5	51	24	13
R3/8"	G3/8"	10	13,6	58	26,5	17
R1/2"	G1/2"	11	15,5	72	31,5	20
