Муфты промежуточные типа МП

Муфты промежуточные типа МП применяются для монтажа пневмооборудования. Могут быть использованы муфты переборочные с внутренней резьбой для соединений. Наружная метрическая резьба с гайкой используется для фиксации муфты в стенке (например - пневматического шкафа управления).

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ:



Пример записи при заказе переборочной муфты с наружной резьбы М20х1.5 на внутреннюю трубную резьбу G1/4" без уплотнительного кольца (заглушка для внутренних резьбовых отверстий): МУФТА МП - 1/4

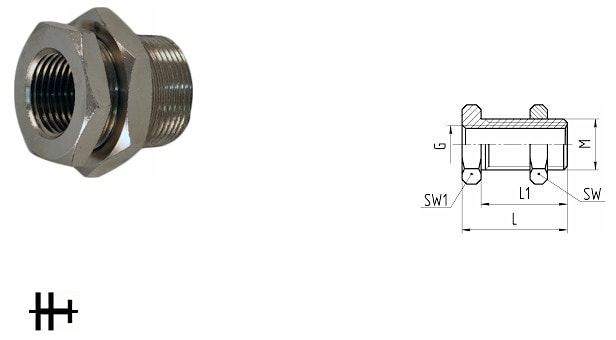

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:

МУФТА ПЕРЕБОРОЧНАЯ МП (ВН.G Х НАР.М+ ГАЙКА) - (G ...):

G	M	L	L1	Sw	Sw1
G1/8"	М16х1,5	18	14	22	19
G1/4"	М20х1,5	25	21	27	24
G3/8"	М26х1,5	26		32	30
G1/2"	М28х1,5	33	27	36	32
