Промежуточные соединения типа СПР; СУР; СТР; СКР

Разъемные соединения предназначены для присоединения пластиковых трубок к пневмоаппаратуре. Фиксация и уплотнение трубки обеспечивается путем ее зажима между коническими поверхностями штуцера и гайки соединения. Такой монтаж хорошо противостоит вибрациям и загрязнениям в окружающей среде.

Соединения выполнены из никелированной латуни. Для надежной фиксации пластиковой трубки в разъемном соединении важно чтобы внешний и внутренний диаметр трубки (dнар. х dвн.) соответствовали диаметрам используемой трубки.

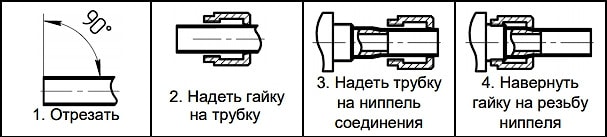

МОНТАЖ ПЛАСТИКОВОЙ ТРУБКИ

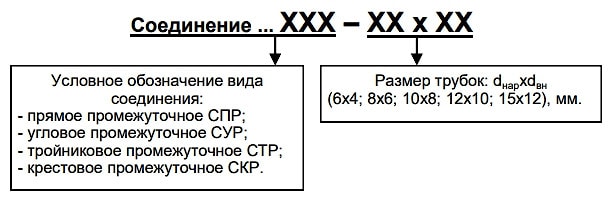

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ



Пример записи при заказе прямого промежуточного соединения для трубки с размером 8х6 мм: СОЕДИНЕНИЕ ПРЯМОЕ ПРМЕЖУТОЧНОЕ СПР- 8х6

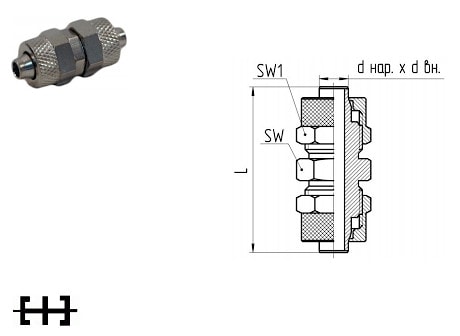

СОЕДИНЕНИЕ ПРЯМОЕ ПРОМЕЖУТОЧНОЕ СПР:

dнар х dвн	L	Sw	Sw1
6х4	32	12	12
8х6			14
10х8	37	14	16
12х10	43	17	18
15х12	46,5	22	22

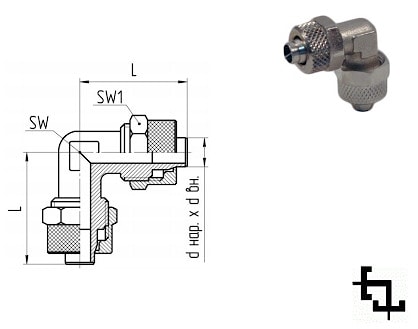

СОЕДИНЕНИЕ УГЛОВОЕ ПРОМЕЖУТОЧНОЕ СУР:

dнар х dвн	L	Sw	Sw1
6х4	41	8	12
8х6		10	14
10х8	49	12	16
12х10	58	14	18
15х12	68	16	22

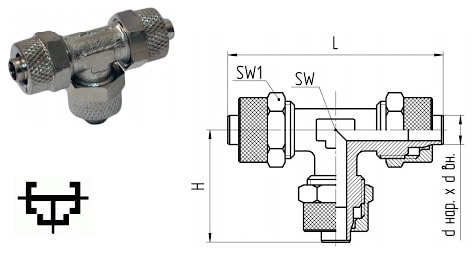

СОЕДИНЕНИЕ ТРОЙНИКОВОЕ ПРОМЕЖУТОЧНОЕ СТР:

dнар х dвн	H	L	Sw	Sw1
6х4	20,5	41	8	12
8х6			10	14
10х8	24,5	49	12	16
12х10	29	58	14	18
15х12	34	68	16	22

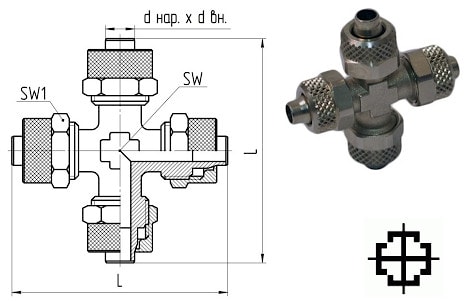

СОЕДИНЕНИЕ КРЕСТОВОЕ ПРОМЕЖУТОЧНОЕ СКР:

dнар х dвн	L	Sw	Sw1
6х4	41	8	12
8х6		10	14
10х8	49	12	16
12х10	58	14	18
