Муфты типа МG и МGG

Муфты типа МG, МGG - это фитинговые соединения, предназначенные для согласования присоединительных резьб пневмоаппаратуры и пневмолиний.

Соединения выполнены из никелированной латуни. Рабочая температура определяется допустимой температурой для присоединительных трубопроводов.

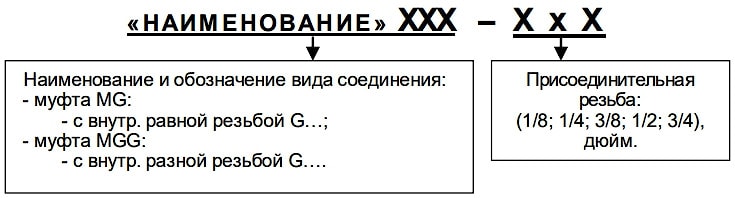

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ:



Пример записи при заказе муфты с внутренней равной трубной резьбой: G3/8. МУФТА МG – 3/8

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:

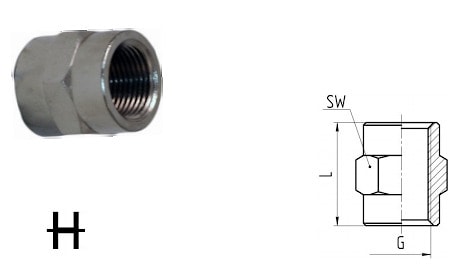

МУФТА МG (ВН – G) (РАВНЫЙ РАЗМЕР):

G	L	Sw
G1/8"	15	14
G1/4"	22	17
G3/8"	24	22
G1/2"	30	26
G3/4"	32	32

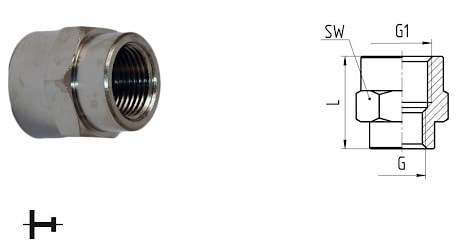

МУФТА МGG (ВН Х ВН – G Х G) (МЕН Х БОЛ):

G	G1	L	Sw
G1/8"	G1/4"	19	17
	G3/8"	20	22
	G1/2"	24	26
G1/4"	G3/8"	23	22
	G1/2"	25	26
G3/8"		27,5
G1/2"	G3/4"	30	32
