Гидрораспределители золотниковые типа ВЕ43


Гидрораспределители золотниковые типа ВЕ43
Гидрораспределители золотниковые типа ВЕ43 предназначены для управления потоком рабочей жидкости в гидравлических системах машин и станочного оборудования.

Ранее выпускался Вознесенским заводом РКП и является аналогом гидрораспределителя WE5 Bosch Rexroth.

В настоящее время производится в основном в КНР с обозначением WE5.

Стыковая поверхность выполнена по стандарту CETOP5.

При новых разработках настоятельно рекомендуем применять вместо гидрораспределитей ВЕ43 распределители WE4 или 4WE6.

Технические данные гидрораспределителей ВЕ43 (WE5)

Рабочая жидкостьминеральное масло
Расход16 л/мин
Фильтрация10 мкм
Номинальная вязкоcть рабочей жидкости37 mm 2 /s при 55 o C
Диапазон допустимой вязкоcти2,8 до 380 mm 2 /s
Температура рабочей жидкостирекомендуемая 40 o C up to 55 o C,
максимальная -20 o C up to +70 o C
Ambient temperature range- 20 o C up to +50 o C
Максимальное давлениепорты P, A, B 25 Mpa, порт T 6 MPa
Возможные напряженияпостоянный ток 12V, 24V, 110V , переменный 230V - 50Hz , 110V - 50Hz
Мощность электромагнитов, время включения,/выключенияпостоянный ток 26 W; переменный 130VA (пуск), 46 VA (удержание)
Максимальная частота включенийпостоянный ток 15000 в час, переменный ток 7200 в час.
ЗащитаIP 65
Максимальная температура соленоида150 o C
Масса1,4 кг

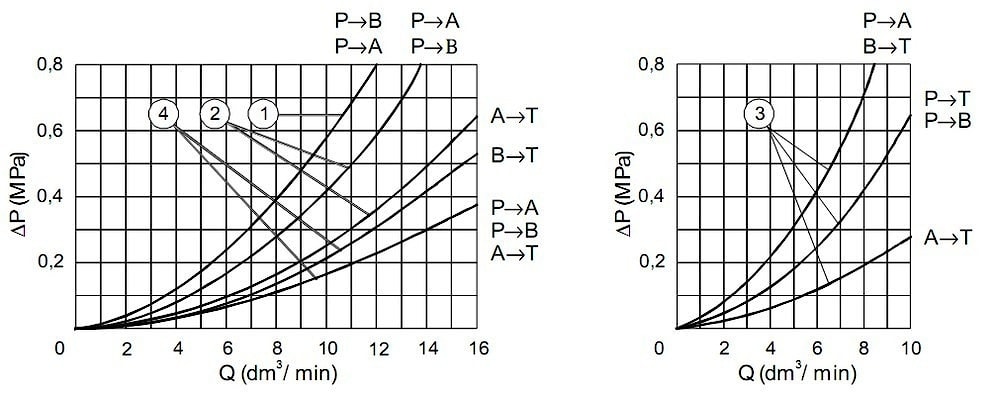

Зависимость перепада давления от расхода гидрораспределителей ВЕ43 (WE5)



1- схема В (573Е), 2-схема R (94), 3-схема G (64), 4-остальные схемы

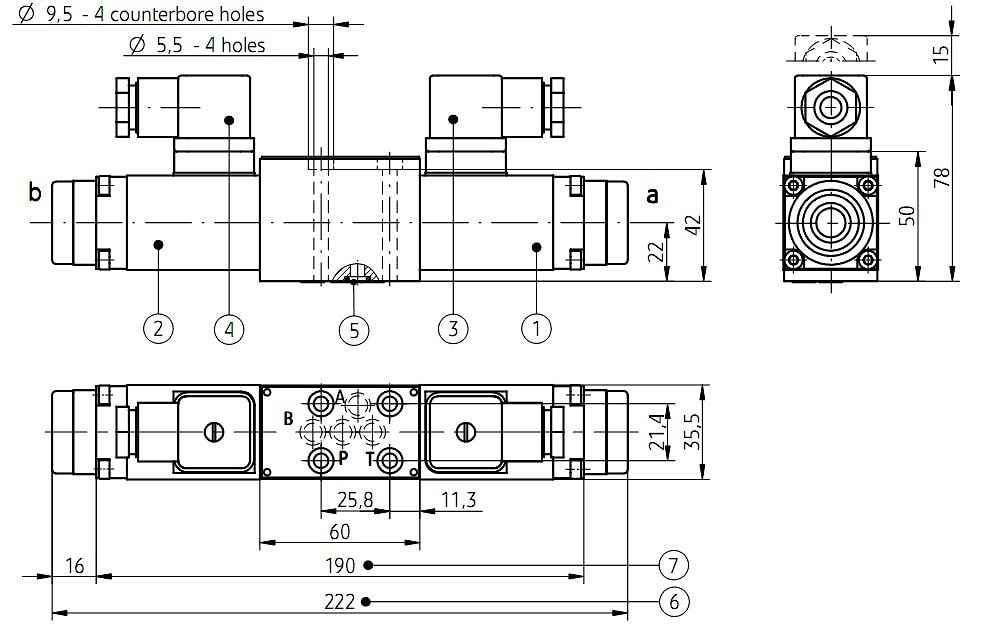

Рабаритные размеры гидрораспределителей ВЕ43 (WE5)

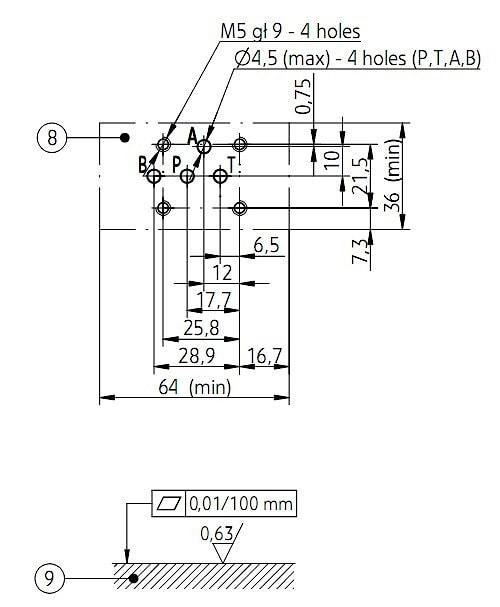

Присоединительные размеры гидрораспределителей ВЕ43 (WE5)

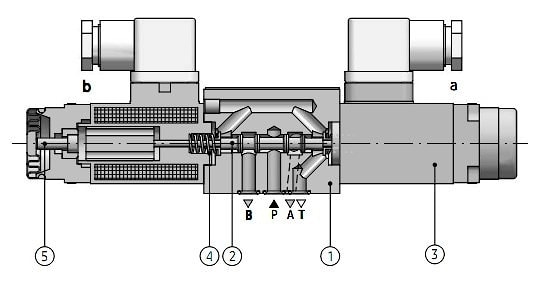

Устройство гидрораспределителей ВЕ43 (на примере схемы 64)


1- корпус
2- золотник
3- электромагниты
4- центрирующая пружина
5- ручное дублирование

Номенклатура гидрораспределителей ВЕ43 с заменой на WE5

ВЕ43-24 Г12 Н УХЛ44WE5-M/6.5G12NZ4
ВЕ43-64 Г12 Н УХЛ44WE5-G/6.5G12NZ4
ВЕ43-34 Г12 Н УХЛ44WE5-J/6.5G12NZ4
ВЕ43-54 Г12 Н УХЛ44WE5-F/6.5G12NZ4
ВЕ43-573 Г12 Н УХЛ44WE5-A/6.5G12NZ4
ВЕ43-574А Г12 Н УХЛ44WE5-D/6.5G12NZ4
ВЕ43-24 Г24 Н УХЛ44WE5-M/6.5G24NZ4
ВЕ43-34 Г24 Н УХЛ44WE5-J/6.5G24NZ4
ВЕ43-54 Г24 Н УХЛ44WE5-F/6.5G24NZ4
ВЕ43-573 Г24 Н УХЛ44WE5-A/6.5G24NZ4
ВЕ43-574А Г24 Н УХЛ44WE5-D/6.5G24NZ4
ВЕ43-24 Г48 Н УХЛ4-
ВЕ43-34 Г48 Н УХЛ4-
ВЕ43-54 Г48 Н УХЛ4-
ВЕ43-573 Г48 Н УХЛ4-
ВЕ43-754А Г48 Н УХЛ4-
ВЕ43-24 В110 Н УХЛ44WE5-M/6.2W110NZ4
ВЕ43-34 В110 Н УХЛ44WE5-J/6.2W110NZ4
ВЕ43-54 В110 Н УХЛ44WE5-F/6.2W110NZ4
ВЕ43-573 В110 Н УХЛ44WE5-A/6.2W110NZ4
ВЕ43-754А В110 Н УХЛ44WE5-D/6.2W110NZ4
ВЕ43-24 В220 Н УХЛ44WE5-M/6.2W230NZ4
ВЕ43-34 В220 Н УХЛ44WE5-J/6.2W230NZ4
ВЕ43-54 В220 Н УХЛ44WE5-F/6.2W230NZ4
ВЕ43-573 В220 Н УХЛ44WE5-A/6.2W230NZ4
ВЕ43-574А В220 Н УХЛ44WE5-D/6.2W230NZ4




Если вы хотите купить гидрораспределители золотниковые типа ВЕ43 , вы можете:
