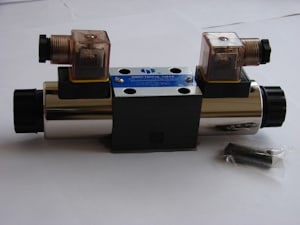

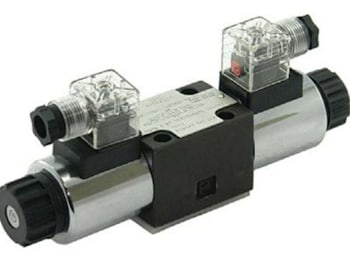

Гидрораспределители золотниковые с электроуправлением тип 4WE6 (Ве6, 1РЕ6)

Гидрораспределители золотниковые с электроуправлением стыкового монтажа тип 4WE6 (российски аналог ВЕ6, 1РЕ6) применяются в системах станочного гидропривода для управления потоком рабочей жидкости.
Так же применяются как пилоты для гидрораспределителей с электрогидравлическим управлением.

Гидрораспределитель состоит из корпуса, золотника и управляющих магнитов. При подаче напряжения на магнит толкатель перемещает золотник в крайнее положение. После снятия напряжения с магнита, золотник возвращается в исходное положение пружиной. Таким образом происходит объединение или перекрытие каналов в соответствии со схемой управления (типом выбранного золотника).

При первом запуске гидрораспределителей с электроуправлением нужно учитывать, что для нормального срабатывания электромагнтита его полости должны быть заполнены маслом.

При расчете гидропривода рекомендуем учитывать максимальную мощность переключения золотника для выбранной гидравлической схемы и напряжения электромагнита, а также перепад давления.

Технические характеристики:

Характеристика
Рабочее давление, макс. порты P,А,В, Мпа	31.5
Рабочее давление, макс. Порт Т, Мпа	10
Расход макс., л/мин	80
Рабочая жидкость	минеральное масло, эфир фосфор. Кислоты
Температура рабочей жидкости	-20С-70С
Вязкость, мм2/с	2,8-100
Напряжение управления, постоянный (DC)	12
Напряжение управления, переменный (AC)	110V/50HZ
Максимальная частота переключений, ч-1	15000(DC) 7200(AC)
Защита	IP65
Масса с одним соленоидом, кг	1.45(DC) 1.4(AC)
Масса сдвумя соленоидами, кг	1.95(DC) 1.9(AC)
Требование к чистоте рабочей жидкости	Не ниже девятого класса по NAS1638

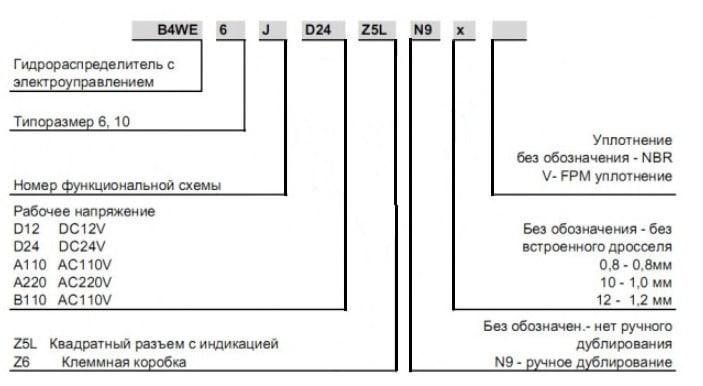

Структура условного обозначения гидрораспределителей 4WE


Обозначение соленоидов гидрораспределителей 4WE6

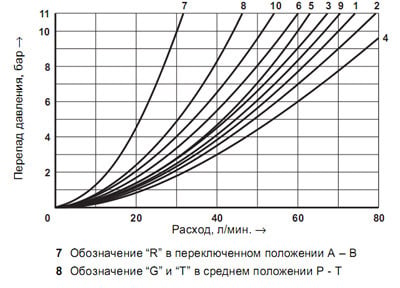

Расходные характеристики гидрораспределителей 4WE6 (измерены при v = 41 мм2/с и t = 50 °C)

Функциональная схема			Направленние
		P—>A	P->B	A—>T	B->T
2B8 2B8L	A, B	3	3	-	-
2B3	C	1	1	3	1
2B2 2B2L	D, Y	5	5	3	3
3C2	E	3	3	1	1
3C5	F	1	3	1	1
3C6	G	6	6	9	9
3C3	H	2	4	2	2
3C4	J	1	1	2	1
3C10,3C12	U, Q	3	3	4	9
3C9	M	2	3	3	3
3C25	P	3	1	1	1
3C29	R	5	5	4	-
3C7		1	2	1	1

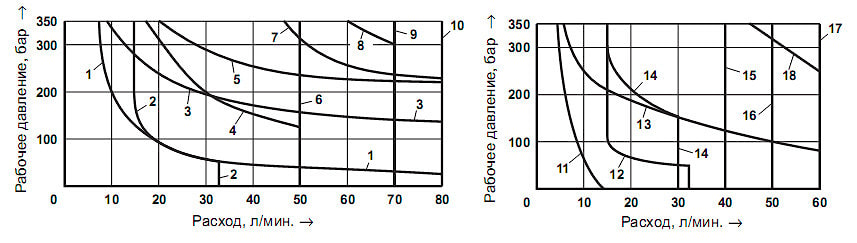

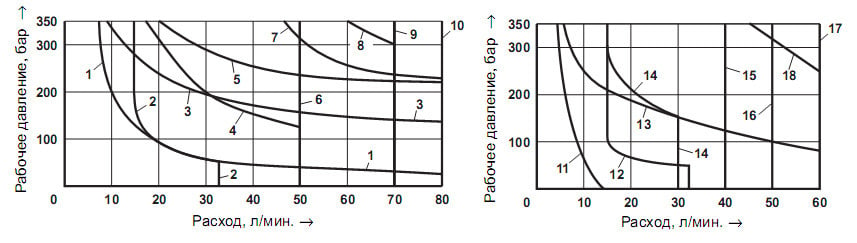

Таблица допустимой мощности переключения (при v = 41 мм2/с и t = 50 °C)

Магнит постоянного тока 24 в		Магнит переменного тока, напр. 230 в, 50 герц
Характ.	Схема	Характ.	Схема
1	A, B	11	A, B
2	V	12	V
3	A, B	13	A, B
4	F, P	14	F, P
5	J	15	G, T
6	G, H, T	16	H
7	A/O, A/OF, L, U	17	A/O, A/OF, C/O, C/OF
8	C, D, Y		D/O, D/OF, E, E1, J, L
9	M		M, Q, R, U, W
10	E, R, C/O, C/OF D/O, D/OF, Q, W	18	C, D, Y

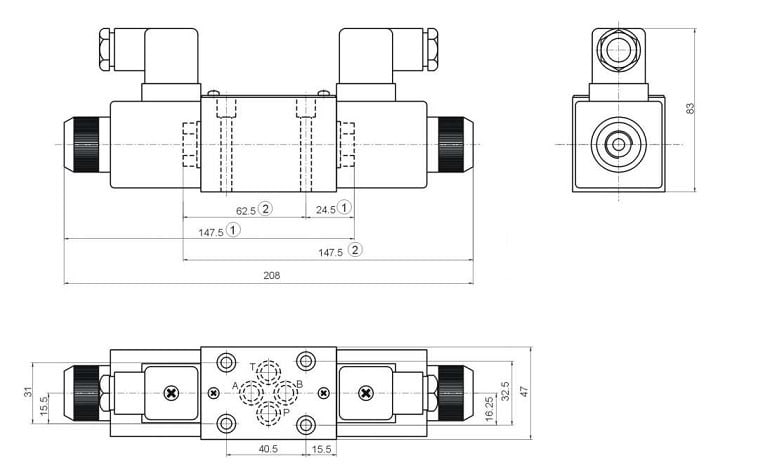

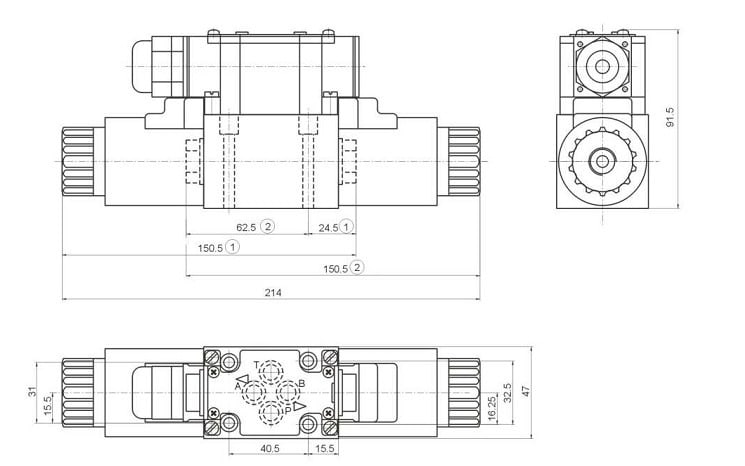

Габаритные размеры гидрораспределителей типа 4WE6 с магнитами постоянного тока, квадратными разъемами

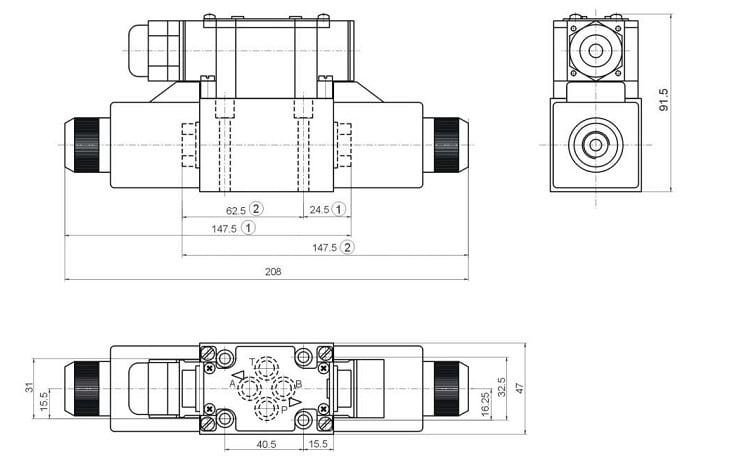

Габаритные размеры гидрораспределителей золотниковых типа 4WE6 с магнитами постоянного тока, прямым подключением (клеммная коробка)

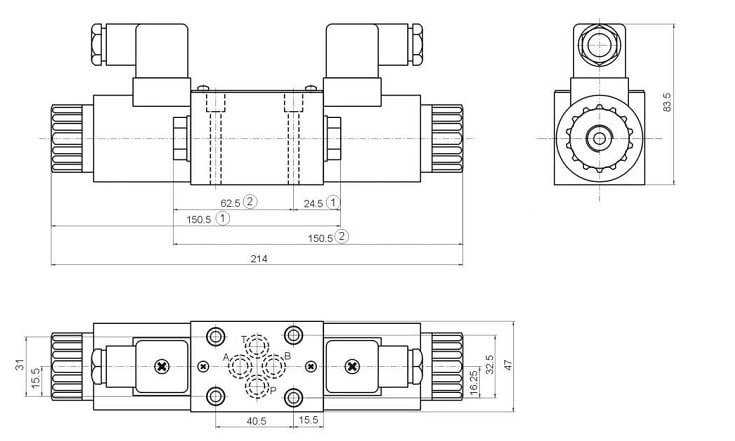

Габаритные размеры гидрораспределителей типа 4WE6 с магнитами переменного тока, квадратными разъемами

Габаритные размеры гидрораспределителей золотниковых типа 4WE6 с магнитами переменного тока, прямым подключением (клеммная коробка)

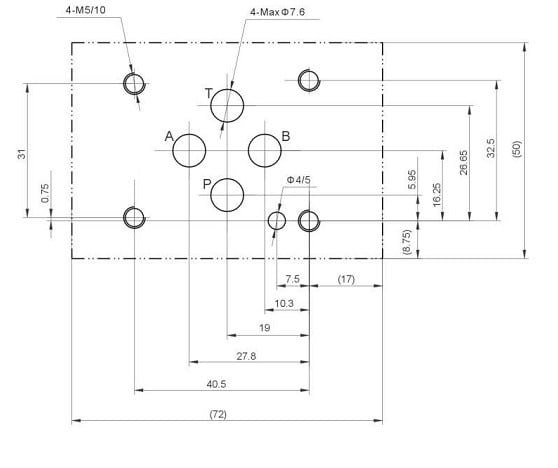

Размер монтажной поверхности для золотниковых распределителей стыкового монтажа Ду6 типа 4WE6 по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340
