Гидрораспределители золотниковые с ручным управлением тип WMM6

В гидрораспределителях золотниковых типа WMM6 перемещение золотника происходит за счет рукоятки, расположенной непосредственно на корпусе.
Гидрораспределители с ручным управлением, просты в эксплуатации, надежны. Распределители WMM6 выпускаются в стыковом исполнении с присоединительными размерами идентичными.
Гидрораспределители WMM6 аналогичны распределителям 1РММ6, ВММ6

Технические характеристики:

Характеристика	WMM6
Рабочее давление, макс. порты P,А,В, Мпа	31.5
Рабочее давление, макс. Порт Т, Мпа	10
Расход макс., л/мин	60
Рабочая жидкость	минеральное масло, эфир фосфор. Кислоты
Температура рабочей жидкости	-20С-70С
Вязкость, мм2/с	2,8-380
Масса, кг	1,4
Требование к чистоте рабочей жидкости	Не ниже девятого класса по NAS1638

Структура условного обозначения гидрораспределителей WMM6



Варианты управления гидрораспределителей с ручным управлением WMM6

Виды управления
Золотник, схема		Фиксация	Виды распределителей WMM
A, C, D		../F..
B, Y
		../F..
E1–, E, F, G, H, J, L, M, P, Q, R, T, U, V, W	Переключение в "a"=A	../F..
	Переключение в "b"=B	../F..
		../F..

Возможные варианты схем распределения потока

Расходные характеристики гидрораспределителей WMM6 (измерены при v = 41 мм2/с и t = 50 °C)

Схема	Направление потока
	P–A	P–B	A–T	B–T
A	3	3	–	–
B	3	3	–	–
C	1	1	3	1
D	5	5	3	3
E	3	3	1	1
F	1	3	1	1
G	6	6	9	9
H	2	4	2	2
J	1	1	2	1
L	3	3	4	9
M	2	4	3	3
P	3	1	1	1
Q	1	1	2	1
R	5	5	4	–
T	10	10	9	9
U	3	3	9	4
V	1	2	1	1
W	1	1	2	2
Y	5	5	3	3

Таблица допустимой мощности переключения (при v = 41 мм2/с и t = 50 °C)



Габаритные размеры гидрораспределителей типа WMM

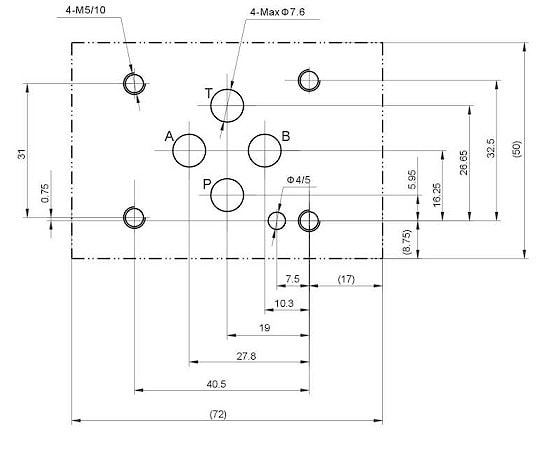

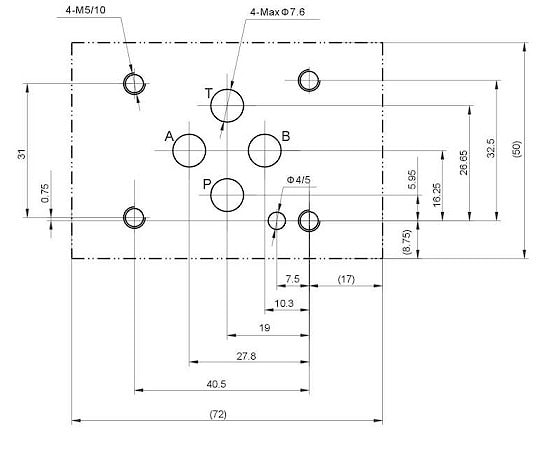

Размер монтажной поверхности для золотниковых распределителей стыкового монтажа Ду6 по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340
