Гидрораспределители с гидравлическим и электрогидравлическим управлением WEH25, WH25 (1Р203)

Гидрораспределители с гидравлическим и электрогидравлическим управлением WEH25, WH25 (российский аналог гидрораспределитель 1Р203) золотникового типа применяются в станочном гидроприводе с максимальным расходом до 650 л/мин и давлением до 350 бар.
При электрогидравлическом управлении в качестве управляющего золотника используется 4WE6 J (34 сх) для трехпозиционных распределителей, 4WE6 D (574 сх) для двухпозиционных (кроме схем с двухсторонним управлением).
Для гидрораспределителей типа WEH25 существует 4 варианта подвода потока управления и слива управляющего золотника (см.ниже). При заказе нужно указывать нужный вариант гидравлической системы управления.
Возврат золотника в центральное положение может осуществляться пружинами или гидравлическим давлением. Выбор типа возврата золотника определяется необходимой мощностью переключения (см. таблицу ниже)

Гидрораспределтели типа WEH25 аналогичны распределителям 1Р203, 2Р203, Р202, РХ20.

Технические характеристики:

Характеристика	WEH25	HWEH25
Рабочее давление, макс. порты P,А,В, Мпа	28	35
Рабочее давление, макс. Порт Т, Мпа	10	10
Рабочее давление, макс. Порт Y, Мпа	10	10
Минимальное давление управления, Мпа	1,3	1,3
Рабочая жидкость	минеральное масло, эфир фосфор. Кислоты	минеральное масло, эфир фосфор. Кислоты
Температура рабочей жидкости	-20С-70С	-20С-70С
Вязкость, мм2/с	2,8-380	2,8-380
Защита	IP65	IP65
Масса с одним соленоидом, кг	17,6	17,6
Масса с двумя соленоидами, кг	18	18
Масса WH25, кг	16,5	16,5
Требование к чистоте рабочей жидкости	Не ниже девятого класса по NAS1638	Не ниже девятого класса по NAS1638

Структура условного обозначения гидрораспределителей 4WEH25



Присоединение потока управления:

Yuken	Rexroth	ГОСТ	Усл.обозначение
-	-	АЛ1		подвод от независимого потока, слив независимый
X	T	АЛ2		подвод от независимого потока, слив соединен с общим сливом
Y	E	АЛ3		подвод от основного потока, слив независимый
XY	ET	АЛ4		подвод от основного потока, слив соединен с общим сливом

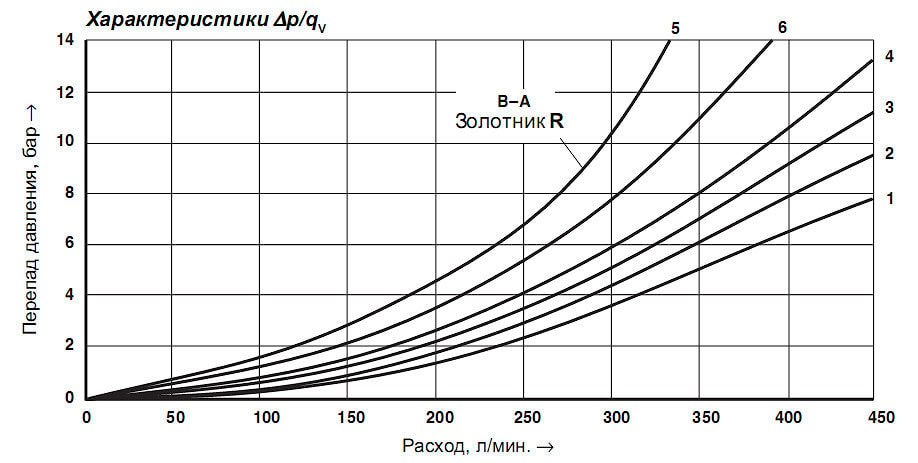

Расходные характеристики гидрораспределителей 4WEH25 (измерены при v = 41 мм2/с и t = 50 °C)

Золотн.	Перекл. положение
	P–A	P–B	A–T	B–T
E	1	1	1	3
F	1	4	3	3
G	3	1	2	4
H	4	4	3	4
J	2	2	3	5
L	2	2	3	3
M	4	4	1	4
P	4	1	1	5
Q	2	2	3	5
R	2	1	1	–
U	2	1	1	6
V	4	4	3	6
W	1	1	1	3
T	3	1	2	4

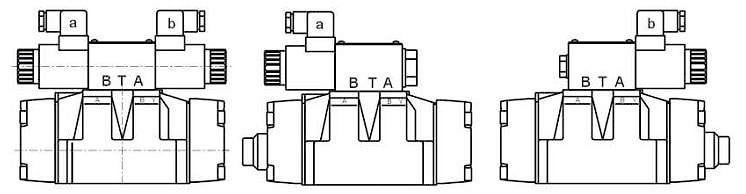

Обозначение соленоидов гидрораспределителей

1. При перемещении золотника от магнита "а" происходит соединение каналов Р—>A, B—>T
2. При перемещении золотника от магнита "b" происходит соединение каналов Р—>B, A—>T

Мощность переключения для гидрораспределителей WEH25 с односторонним управлением

Допустимый расход qV , л/мин.						Подпорн. золотник необход. при X = внутри
Золотник	Рабочее давление pmax, бар
	70	140	210	280	350
возврат основного золотника — пружинный 1)
C, D, K, Z, Y	700	700	700	700	650	Золотники C в общем, Z прим. до 180 л/мин.
возврат основного золотника — пружинный 2)
C	700	700	700	700	650
D, Y	700	650	400	350	300
K	700	650	420	370	320
Z	700	700	650	480	400
возврат основного золотника — давлением						Золотник HC в общем, HZ прим. до 180 л/мин.
HC, HD, HK,	700	700	700	700	700
HZ, HY	700	700	700	700	700
HC../O..	700	700	700	700	700
HD../O..	700	700	700	700	700
HK../O..	700	700	700	700	700
HZ../O..	700	700	700	700	700
HC../OF..	700	700	700	700	700
HD../OF..	700	700	700	700	700
HK../OF..	700	700	700	700	700
HZ../OF..	700	700	700	700	700

Мощность переключения для гидрораспределителей WEH25 с двухсторонним управлением

Допустимый расход qV , л/мин.						Подпорн. золотник необход. при X = внутри
Золотник	Рабочее давление pmax, бар
	70	140	210	280	350
центрирование — пружинами
E, L, M, Q, U, W	700	700	700	700	650	Золотники F, G, H, P и Т в общем, золотник V прибл. до 180 л/мин.
G, T	400	400	400	400	400
F	650	550	430	330	300
H	700	650	550	400	360
J	700	700	650	600	520
P	650	550	430	330	300
V	650	550	400	350	310
R	700	700	700	650	580
центр. — давл. (при мин. управл. давлении 18 бар)
E, F, H, J	700	700	700	700	650
L, M, P, Q	700	700	700	700	650
R, U, V, W	700	700	700	700	650
G, T	400	400	400	400	400
управляющшее давление > 30 бар
G, T	700	700	700	700	650

Указанные значения расходов достижимы, если управляющее давление не менее 13 бар.
Указанные значения расходов являются граничными, которые могут быть переключены с помощью возвратной пружины при падении управляющего давления.

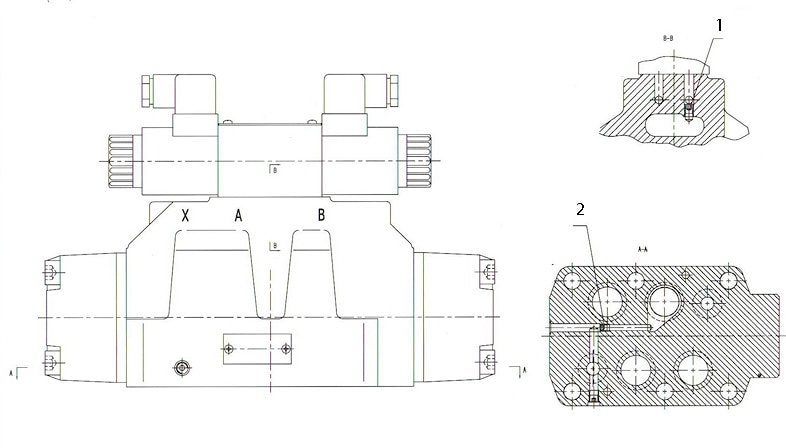

Переналадка гидравлической системы управления гидрораспределителей с электрогидравлическим управлением WEH25

1. Для переналадки гидрораспределителя WEH25 на подвод давления от внутреннего/внешнего потока следует
снять крышку со стороны канала А и извлечь (для объединения потока) или установить (для разделения) пробку 2.
2. Для объединения слива управления с общим сливом, нужно извлечь пробку 1 из канала Т, для разделения - установить.

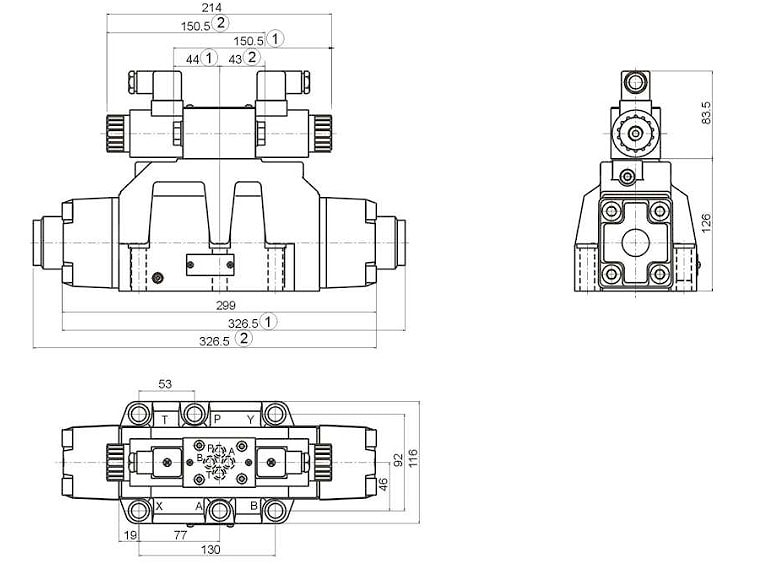

Габаритные размеры гидрораспределителей типа 4WEH25 с магнитами постоянного тока, квадратными разъемами

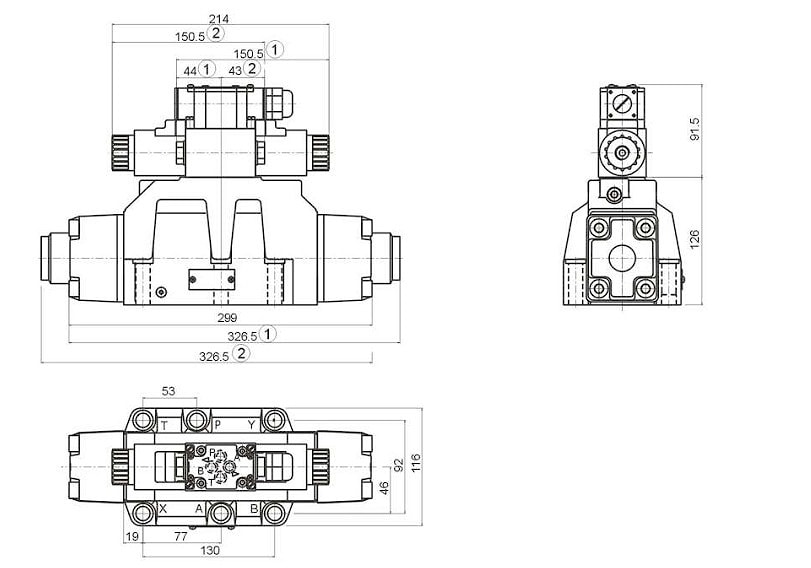

Габаритные размеры гидрораспределителей золотниковых типа 4WEH25 с магнитами постоянного тока, прямым подключением (клеммная коробка)

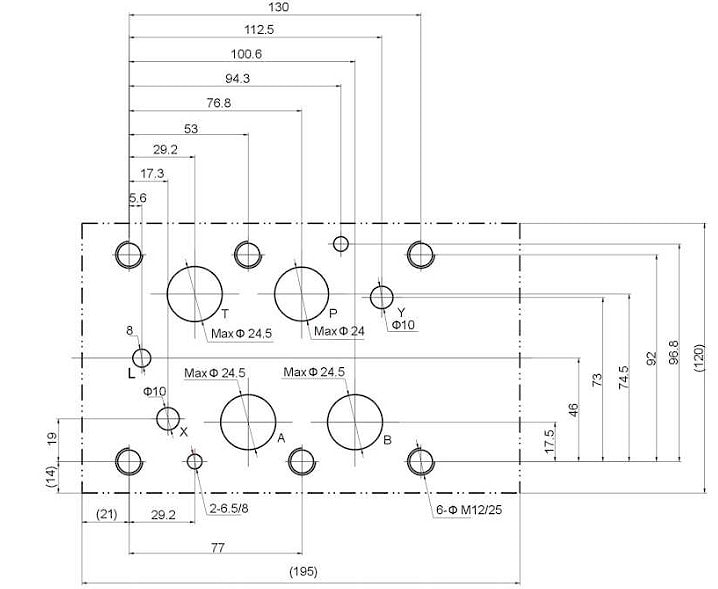

Размер монтажной поверхности для золотниковых распределителей стыкового монтажа Ду20 типа 4WEH16, 4WH16 по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340
