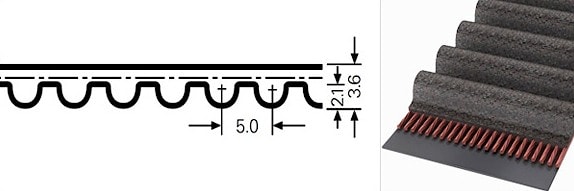

Шаг зубьев | t | мм | 5 |
Толщина | hs | мм | 3,6 |
Высота зуба | ht | мм | 2,1 |
Номинальная длина | Lp/Lw | мм | … |
Количество зубьев | … | ||
Минимальный диаметр шкива | dw | мм | 22,28 |
Максимальная линейная скорость | Vmax | м/c | 50 |
Профиль | Маркировка (длина в мм) | Номинальная длина, мм | Количество зубьев |
HTD5225 | HTD 225 5M | 225 | 45 |
HTD5245 | HTD 245 5M | 245 | 49 |
HTD5265 | HTD 265 5M | 265 | 53 |
HTD5275 | HTD 275 5M | 275 | 55 |
HTD5295 | HTD 295 5M | 295 | 59 |
HTD5300 | HTD 300 5M | 300 | 60 |
HTD5325 | HTD 325 5M | 325 | 65 |
HTD5330 | HTD 330 5M | 330 | 66 |
HTD5335 | HTD 335 5M | 335 | 67 |
HTD5350 | HTD 350 5M | 350 | 70 |
HTD5375 | HTD 375 5M | 375 | 75 |
HTD5385 | HTD 385 5M | 385 | 77 |
HTD5390 | HTD 390 5M | 390 | 78 |
HTD5400 | HTD 400 5M | 400 | 80 |
HTD5405 | HTD 405 5M | 405 | 81 |
HTD5420 | HTD 420 5M | 420 | 84 |
HTD5425 | HTD 425 5M | 425 | 85 |
HTD5450 | HTD 450 5M | 450 | 90 |
HTD5460 | HTD 460 5M | 460 | 92 |
HTD5475 | HTD 475 5M | 475 | 95 |
HTD5500 | HTD 500 5M | 500 | 100 |
HTD5525 | HTD 525 5M | 525 | 105 |
HTD5535 | HTD 535 5M | 535 | 107 |
HTD5550 | HTD 550 5M | 550 | 110 |
HTD5565 | HTD 565 5M | 565 | 113 |
HTD5575 | HTD 575 5M | 575 | 115 |
HTD5600 | HTD 600 5M | 600 | 120 |
HTD5615 | HTD 615 5M | 615 | 123 |
HTD5620 | HTD 620 5M | 620 | 124 |
HTD5630 | HTD 630 5M | 630 | 126 |
HTD5635 | HTD 635 5M | 635 | 127 |
HTD5665 | HTD 665 5M | 665 | 133 |
HTD5670 | HTD 670 5M | 670 | 135 |
HTD5700 | HTD 700 5M | 700 | 140 |
HTD5710 | HTD 710 5M | 710 | 142 |
HTD5740 | HTD 740 5M | 740 | 148 |
HTD5750 | HTD 750 5M | 750 | 150 |
HTD5755 | HTD 755 5M | 755 | 155 |
HTD5800 | HTD 800 5M | 800 | 160 |
HTD5835 | HTD 835 5M | 835 | 167 |
HTD5840 | HTD 840 5M | 840 | 168 |
HTD5850 | HTD 850 5M | 850 | 170 |
HTD5860 | HTD 860 5M | 860 | 172 |
HTD5890 | HTD 890 5M | 890 | 178 |
HTD5900 | HTD 900 5M | 900 | 180 |
HTD5925 | HTD 925 5M | 925 | 185 |
HTD5940 | HTD 940 5M | 940 | 188 |
HTD5950 | HTD 950 5M | 950 | 190 |
HTD51000 | HTD 1000 5M | 1000 | 200 |
HTD51050 | HTD 1050 5M | 1050 | 210 |
HTD51125 | HTD 1125 5M | 1125 | 225 |
HTD51200 | HTD 1200 5M | 1200 | 240 |
HTD51240 | HTD 1240 5M | 1240 | 248 |
HTD51270 | HTD 1270 5M | 1270 | 254 |
HTD51350 | HTD 1350 5M | 1350 | 270 |
HTD51420 | HTD 1420 5M | 1420 | 284 |
HTD51500 | HTD 1500 5M | 1500 | 300 |
HTD51595 | HTD 1595 5M | 1595 | 319 |
HTD51690 | HTD 1690 5M | 1690 | 338 |
HTD51800 | HTD 1800 5M | 1800 | 360 |
HTD52000 | HTD 2000 5M | 2000 | 400 |
HTD52525 | HTD 2525 5M | 2525 | 505 |
Ремень | Ширина, мм |
HTD 225 по 2525 5M 9 | 9 |
HTD 225 по 2525 5M 15 | 15 |
HTD 225 по 2525 5M 25 | 25 |
