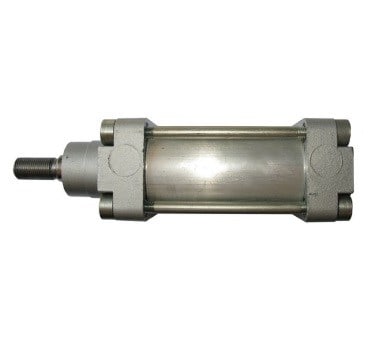

Пневмоцилиндр ПЦ по ISO 6431

Пневмоцилиндры типа ПЦ по ISO 6431 предназначены для пневмосистем производственного оборудования, технологической оснастки, наземного транспорта и изготавливаются с диаметром поршня 32, 40, 50, 63, 80, 100, 125, 160 и 200 мм, с ходом от 10 до 1000 мм. Данные поршневые пневмоцилиндры двустороннего действия изготавливаются как с регулируемым демпфированием в конечных положениях, так и без него. Также возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков типа ДП.

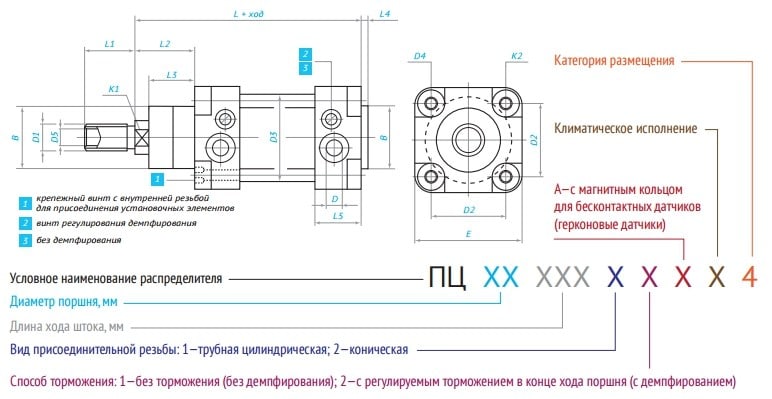

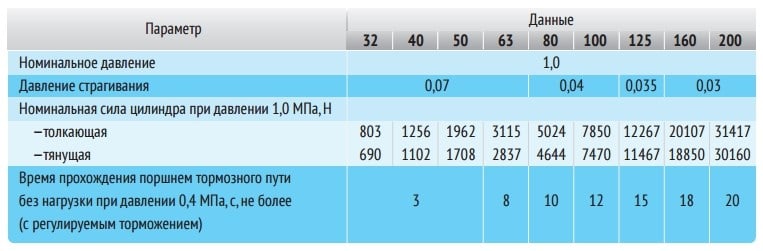

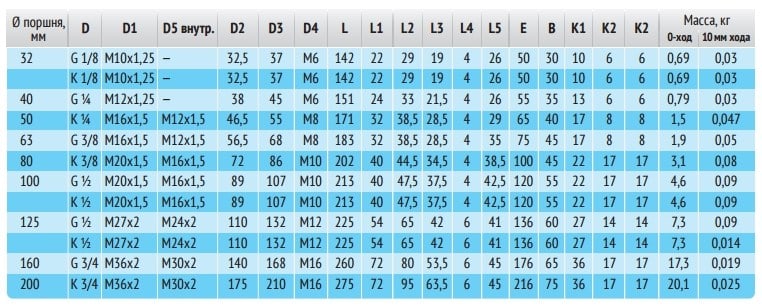

Структурная схема обозначения и основные технические характеристики:





Датчики положения ДП предназначены для опроса и считывания положения поршня пневмоцилиндров.

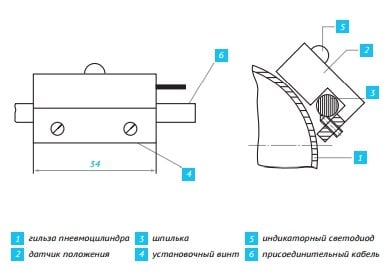

Датчик крепится на круглой стяжке цилиндра с помощью установочных винтов. Основу датчика составляет магниточувствительный герметичный контакт и световой индикатор (светодиод) в полимерной заливке. Для индикации срабатывания геркона применен светодиод включенный в схему на рабочее напряжение 24 В.

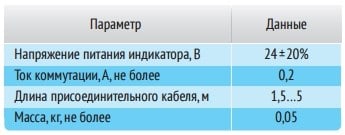

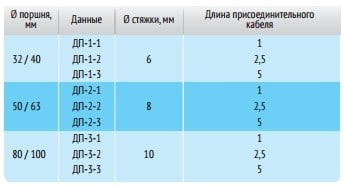

Структурная схема обозначения и основные технические характеристики датчиков положения ДП-1-..., ДП-2-..., ДП-3-... :


Элементы крепления пневмоцилиндра и штока:

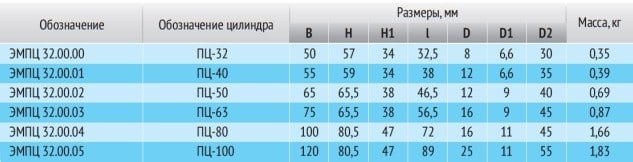

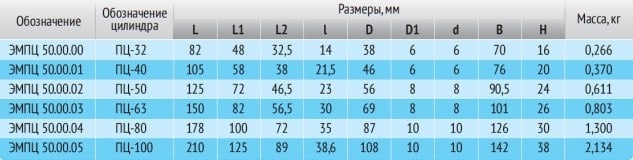

Опора:

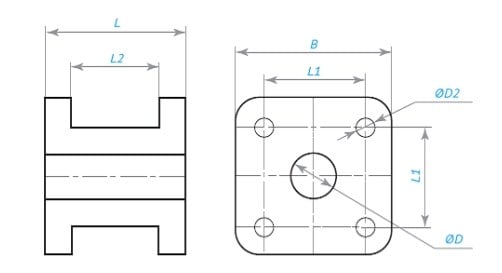

Проставка:

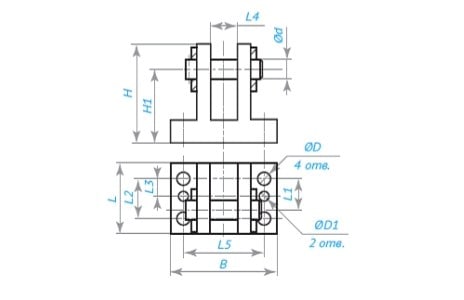

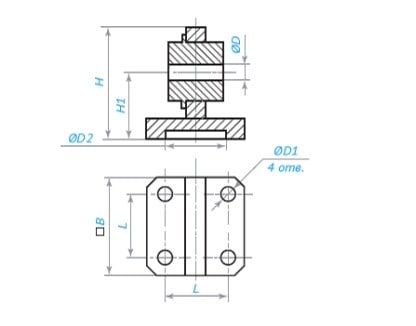

Стойка опорная:

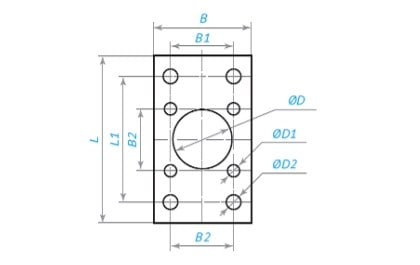

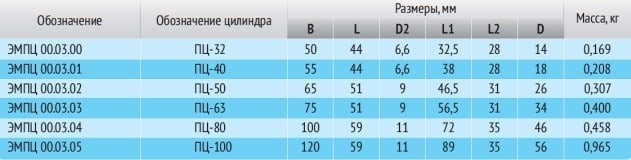

Фланец:



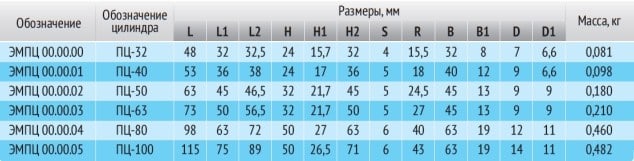

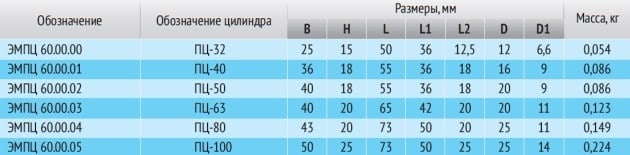

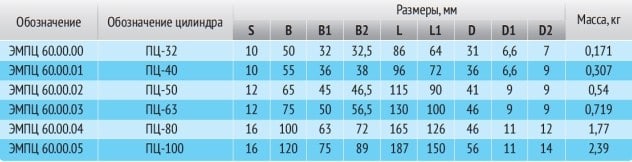

Фланец с проушиной:

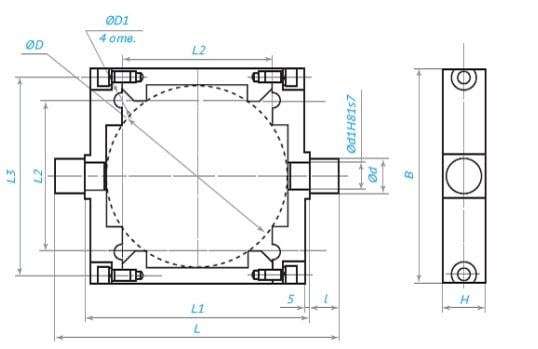

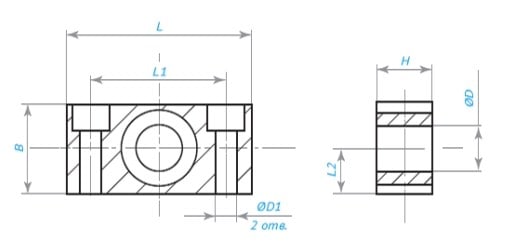

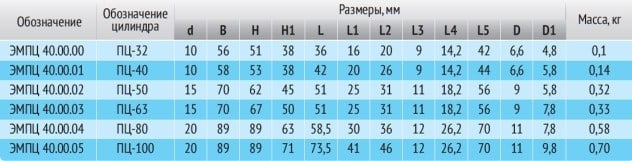

Цапфа:



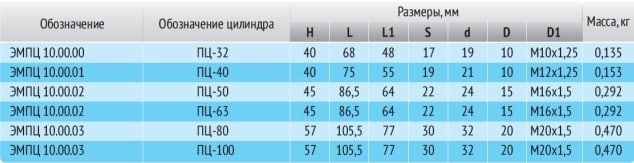

Шарнирная головка:

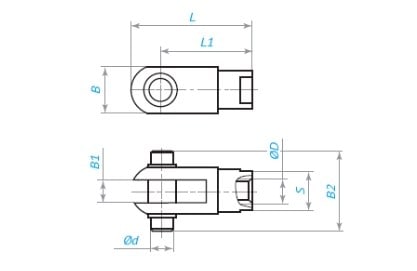

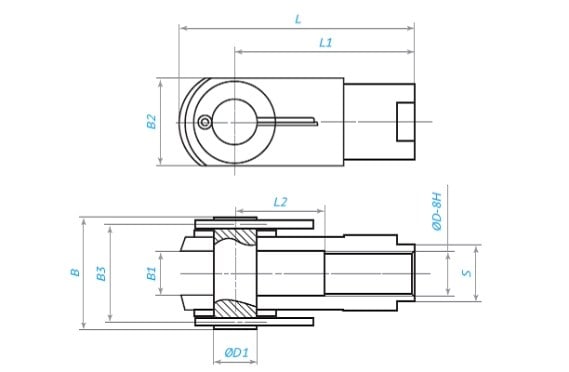

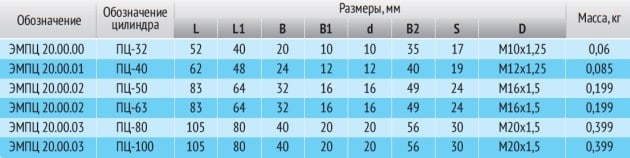

Вилкообразная головка:



Лапа торцевая:



Цапфа задняя к ПЦ 125, ПЦ 160, ПЦ 200:

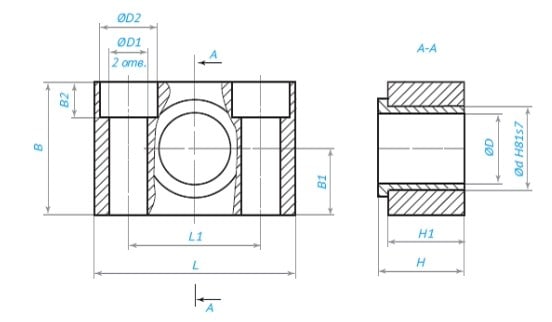

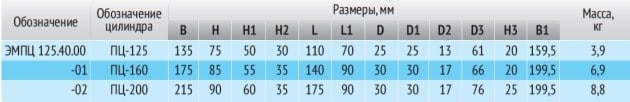

Цапфа к ПЦ125, ПЦ 160, ПЦ 200:

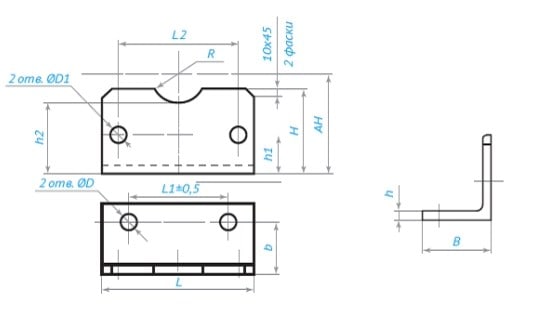

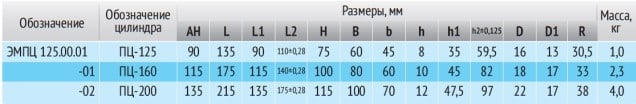

Лапа к ПЦ 125, ПЦ 160, ПЦ 200:



Вилкообразная головка к ПЦ 125, ПЦ 160, ПЦ 200:

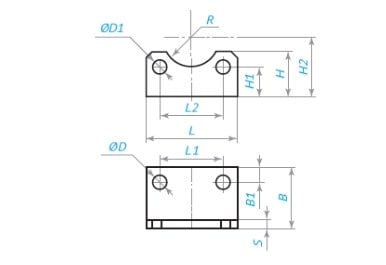

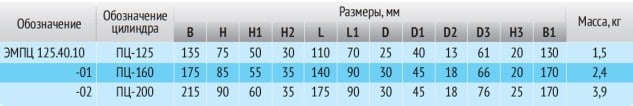

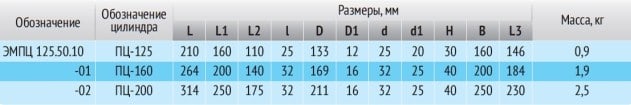

Опора к ПЦ 125, ПЦ 160, ПЦ 200:

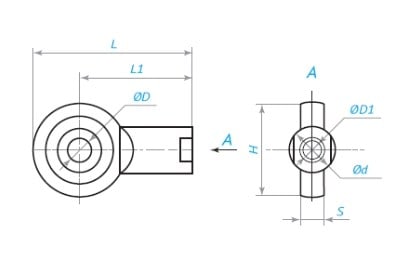

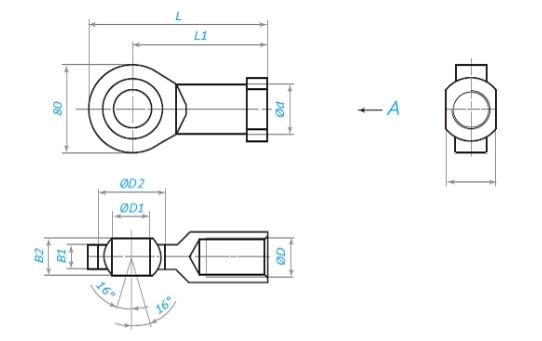

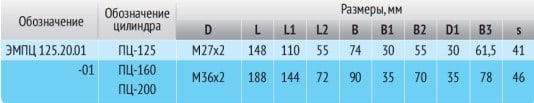

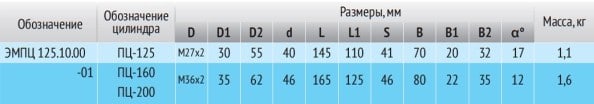

Шарнирная головка к ПЦ 125, ПЦ 160, ПЦ 200:

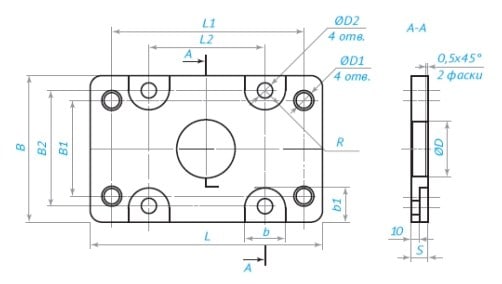

Фланец передний к ПЦ 125, ПЦ 160, ПЦ 200:

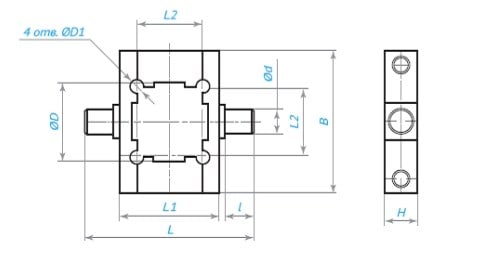

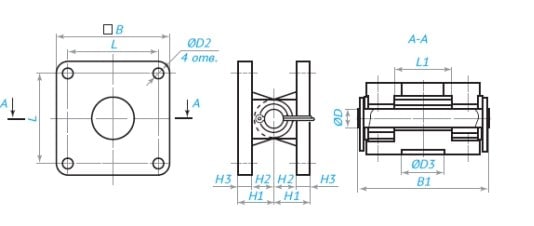

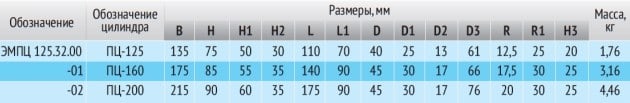

Шарнирное крепление прямое к ПЦ 125, ПЦ 160, ПЦ 200:

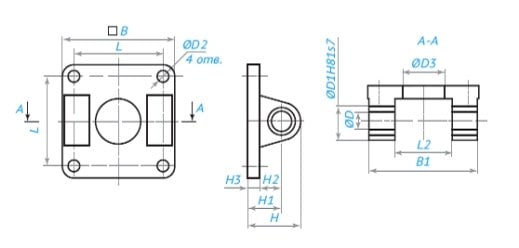

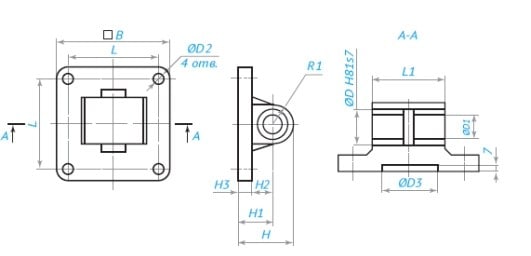

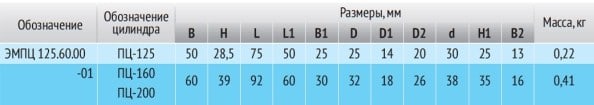

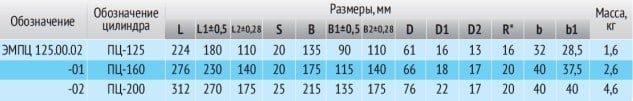

Фланец с проушиной к ПЦ 125, ПЦ 160, ПЦ 200:
