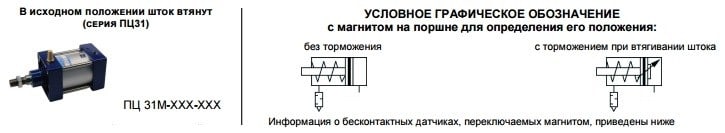

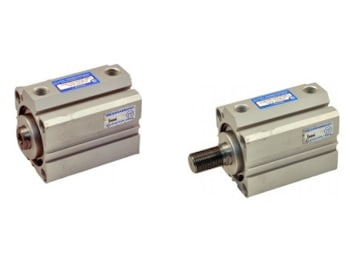

Пневмоцилиндры одностороннего действия серий ПЦ21 (шток выдвинут) и ПЦ31 (шток втянут)

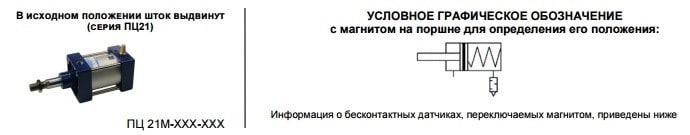

Пневмоцилиндры одностороннего действия серий ПЦ21 (шток выдвинут) и ПЦ31 (шток втянут)  Пневмоцилиндры одностороннего действия с пружинным возвратом в исходное положение (специальное исполнение) с гильзой из алюминиевой трубы серий ПЦ21 (в исходном положении шток выдвинут) и ПЦ31 (в исходном положении шток втянут) изготавливаются по международным стандартам с диаметром поршня Ø32…Ø100 мм, с/без магнитным кольцом, оснащаются устройством демпфирования в конце хода с регулировкой интенсивности торможения так и без него. Пневмоцилиндры серий ПЦ21 и ПЦ31 могут устанавливаются в любом пространственном положении.





Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.

Для цилиндров одностороннего действия с пружинным возвратом серий ПЦ 31 и ПЦ 31 величина максимального хода не должна превышать 0,8-1,5 диаметра поршня, так как пружина при больших ходах значительно снижает окончательное усилие на штоке. Широкое применение имеют пневмоцилиндры с диаметром поршня от 32 до 100 мм с ходом до 100 мм.

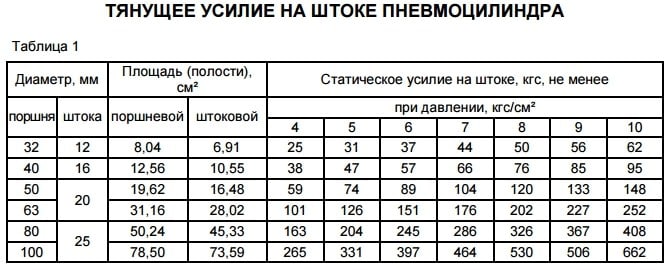

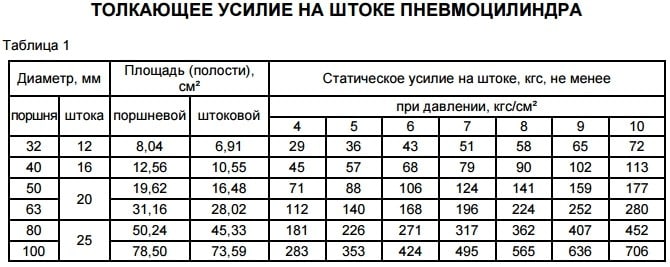

При подаче сжатого воздуха в поршневую полость цилиндра поршень вместе со штоком перемещается, создавая толкающее и тянущее усилия (см. таблицу 1).

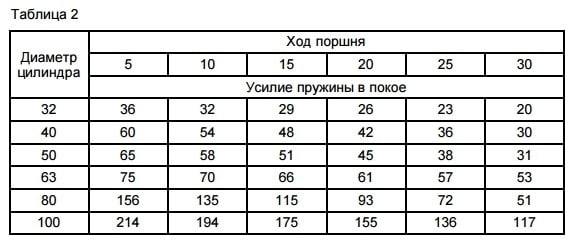

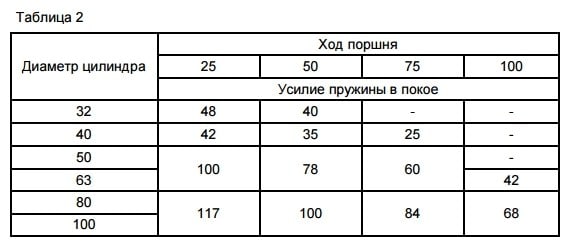

Усилие на штоке пневмоцилиндра в исходном положении приведены в таблице 2.

УСИЛИЕ НА ШТОКЕ ПНЕВМОЦИЛИНДРА СЕРИИ ПЦ21 В ИСХОДНОМ ПОЛОЖЕНИИ:


УСИЛИЕ НА ШТОКЕ ПНЕВМОЦИЛИНДРА СЕРИИ ПЦ31 В ИСХОДНОМ ПОЛОЖЕНИИ:


Специальные исполнения:

- цилиндры со специальным исполнением штока: внутренняя резьба (ВР); удлиненная наружная резьба (УР); специальная наружная резьба (СП), в состав поставки не входит гайка на шток;

- удлиненный гладкий шток (УШ). При изготовлении цилиндра с двухсторонним штоком удлинение штока выполняется с одной стороны.

- цилиндры с бесконтактным контролем положения поршня (магнитный). Датчики положения заказываются отдельно.

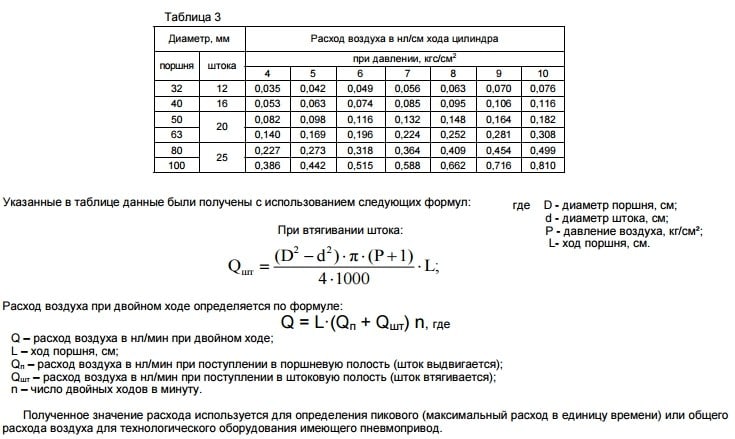

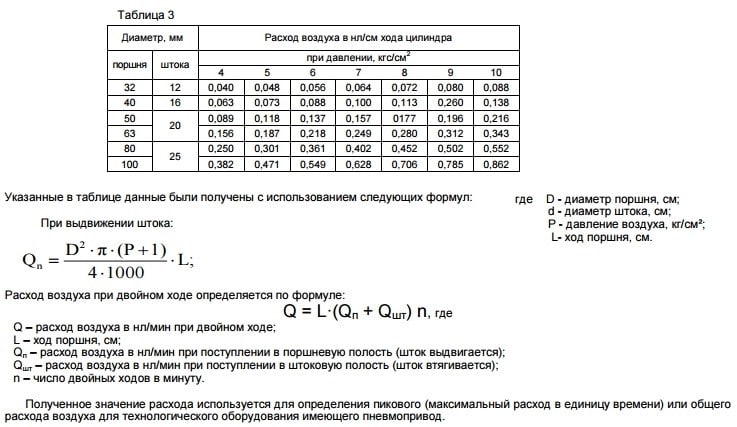

Для оптимизации привода при подборе управляющего устройства цилиндром необходимо по таблице расхода воздуха (см. таблицу.3) определить количество потребляемого воздуха на один сантиметр хода, с последующим расчетом расхода воздуха при двойном ходе пневмоцилиндра.

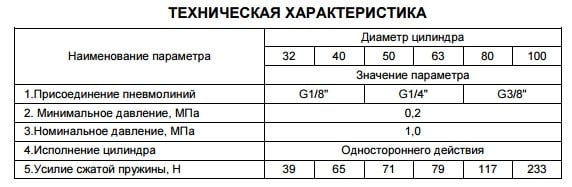

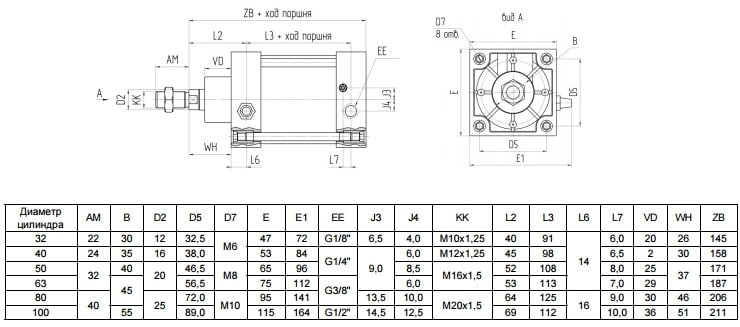

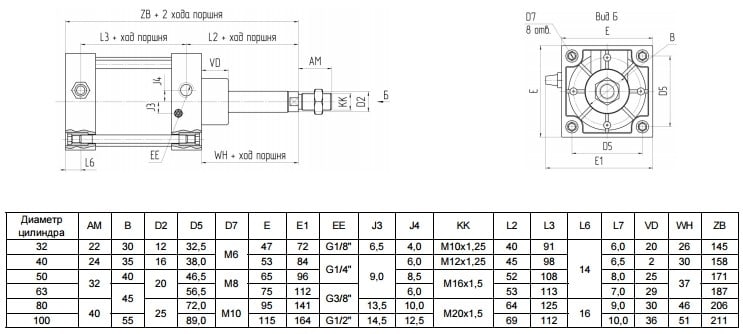

ПОТРЕБЛЕНИЕ ВОЗДУХА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПНЕВМОЦИЛИНДРА СЕРИИ ПЦ21:

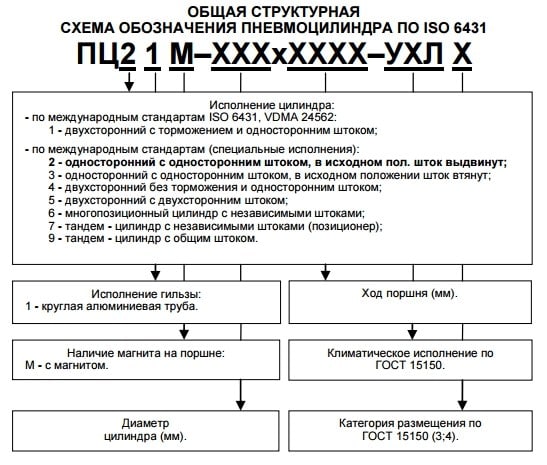

Пример записи при заказе цилиндра с круглой трубой из алюминия, одностороннего действия, в исходном положении шток выдвинут, с магнитом на поршне, диаметром 40 мм и ходом поршня 30 мм, климатического исполнения УХЛ, категория размещения 4: ПЦ21М - 040х030 УХЛ4

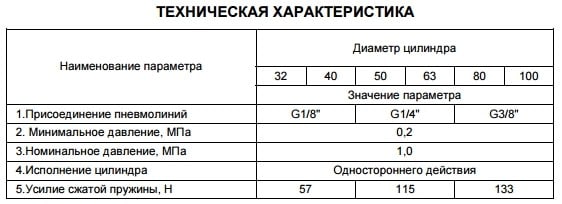

ПОТРЕБЛЕНИЕ ВОЗДУХА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПНЕВМОЦИЛИНДРА СЕРИИ ПЦ31:




Пример записи при заказе цилиндра с круглой трубой из алюминия, одностороннего действия, в исходном положении шток втянут, с магнитом на поршне, диаметром 80 мм и ходом поршня 50 мм, климатического исполнения УХЛ, категория размещения 4: ПЦ31М - 080х050 УХЛ4

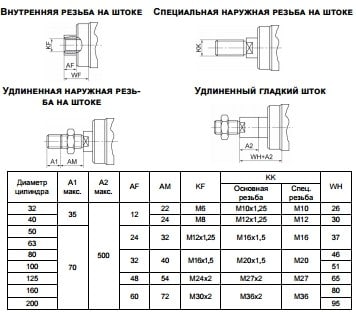

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ШТОКА ПНЕВМОЦИЛИНДРА:



Для всех исполнений пневмоцилиндров возможны следующие варианты выполнения штока:

- внутренняя резьба (ВР см. табл.);

- удлиненная наружная резьба (УР/А1 см. табл.);

- специальная наружная резьба (СР см. табл.);

- удлиненный гладкий шток (УШ / А2 см табл.).

При изготовлении цилиндра со специальной резьбой штока в состав поставки не входит гайка для штока. При изготовлении цилиндра с двухсторонним штоком удлинение штока выполняется с одной стороны. Специальные исполнения штока цилиндра оговариваются при заказе.

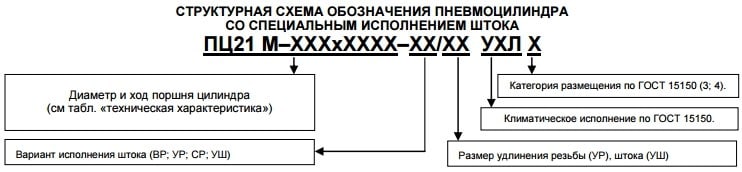

Например:

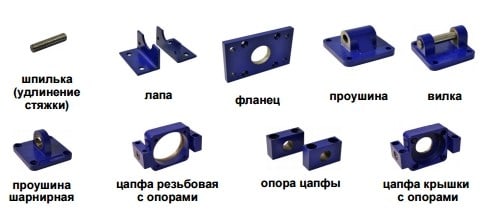

ЭЛЕМЕНТЫ КРЕПЛЕНИЯ ПНЕВМОЦИЛИНДРА:

При монтаже цилиндра необходимо обеспечить совпадение направления действия силы с осью штока на всем пути движения ведомого механизма.



Лапы используются для установки цилиндра параллельно монтажной плоскости.

Фланец позволяет закрепить цилиндр на любой поверхности.

Проушина или вилка позволяет устанавливать цилиндр как параллельно, так и под прямым углом к монтажной поверхности, при этом шток может совершать колебательные движения и осуществлять самовыравнивание. Проушина и вилка могут быть использованы в паре, соединенные через ось.

Резьбовая цапфа устанавливается строго по центру между передней и задней крышкой цилиндра на резьбовых шпильках. Цапфа дает возможность осуществлять самовыравнивание цилиндра под нагрузкой. Другое расположение цапфы уточняется при заказе.

В комплект поставки входят опоры цапфы, которые при монтаже крепятся на монтажной поверхности.

Цапфа крышки устанавливается на переднюю или заднюю крышки.

Проушина шарнирная дает возможность осуществлять самовыравнивание пневмоцилиндра под нагрузкой и осуществлять колебания.

Шпилька для удлинения стяжки цилиндра может быть установлена как в одну из крышек, так и в обе крышки цилиндра.

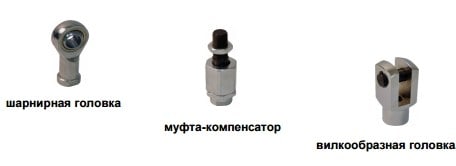

ЭЛЕМЕНТЫ КРЕПЛЕНИЯ ШТОКА ПНЕВМОЦИЛИНДРА:

При непосредственном свинчивании штока с ведомым механизмом обеспечивается жесткое соединение. Если по условиям работы требуются другие виды соединения штока с ведомым механизмом, следует применять переходные крепежные элементы, созданные для конкретных условий работы пневмоцилиндра, или же использовать переходные элементы, приведенные ниже:

- вилкообразные головки типа ВГ обеспечивают шарнирное соединение штока с ведомым механизмом;

- шарнирные головки типа ШГ позволяют компенсировать в определенных пределах угловую несоосность осей штока и монтажного устройства ведомого механизма;

- муфты типа МК допускают компенсировать угловое несовпадение осей штока и монтажногоустройства ведомого механизма, а также обеспечивают в определенных пределах компенсацию параллельного смещения указанных осей.

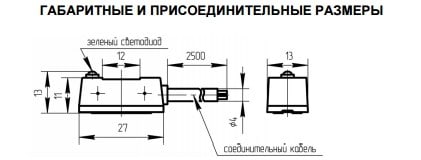

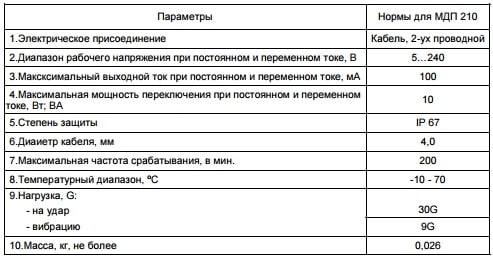

МАГНИТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ МДП 210 ДЛЯ БЕСКОНТАКТНОГО ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ПОРШНЯ, А ТАК ЖЕ ЕГО МОНТАЖ НА ЦИЛИНДРЕ:

Бесконтактный герконовый датчик типа МДП 210 устанавливается на внешней стороне гильзы с помощью специальных монтажных скоб, которые крепятся на шпильке цилиндра. Приближение магнитного поля (от постоянного магнита на поршне цилиндра) приводит к срабатыванию геркона и появлению на выходе электрического сигнала. При этом на датчике загорается индикаторный светодиод.

При заказе цилиндра с контролем положения поршня количество герконовых датчиков оговаривается отдельно.

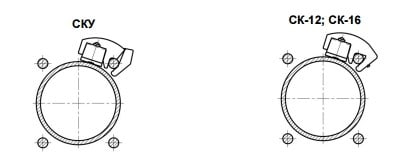

МОНТАЖ ДАТЧИКА МДП 210 НА ПНЕВМОЦИЛИНДРЕ:


Элементы монтажа пневмоцилиндров:

СКУ - универсальная скоба крепления датчика МДП 210 на цилиндре D32; 40; 50;63; 80; 100 мм;

СК-12 - скоба крепления датчика МДП 210 на цилиндре D125 мм;

СК-16 - скоба крепления датчика МДП 210 на цилиндре D160; 200 мм.

ИНСТРУКЦИЯ ПО ПРАВИЛЬНОМУ ПРИМЕНЕНИЮ МАГНИТНЫХ ДАТЧИКОВ ПОЛОЖЕНИЯ:

Срабатывание герконового датчика положения происходит при достижении определенной напряженности магнитного поля при приближении постоянного магнита закрепленного на поршне пневмоцилиндра.

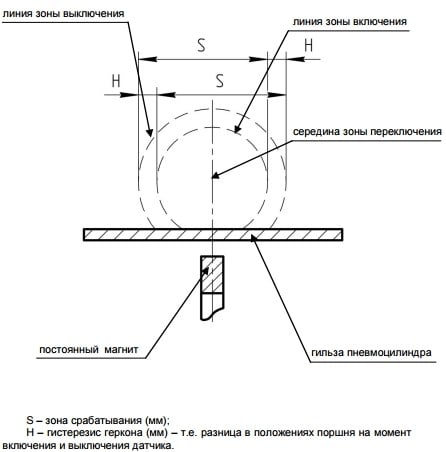

Конфигурация магнитного поля, поддерживающего датчик во включенном состоянии, показана на схеме:



Максимальная скорость, с которой может двигаться поршень без проскока геркона, зависит от расстояния S и от времени реакции геркона, а так же всех остальных элементов схемы.

S(мм) / t(мс) = Vmax.(м/с), где

S – зона срабатывания в мм;

t – общее время реакции системы в миллисекундах.

Наименьшее расстояние между двумя датчиками равно:

2Н+S+запас

(запас =3мм)

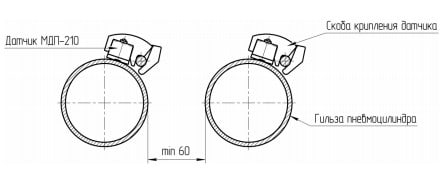

МОНТАЖ И КРЕПЛЕНИЕ ДАТЧИКОВ:

Монтаж: Расстояние от бесконтактного датчика до наружной стенки другого аналогичного цилиндра должно составлять без экранизации min 60 мм. На работу датчика могут негативно повлиять следующие внешние факторы: близкорасположенные силовые кабели, магнитные поля электромоторов и т.д.

Крепление: Не допускайте постоянного натяжения кабеля в месте соединения его с датчиком. Не используйте датчики в присутствии органических растворителей, жидкостей или кислот любого вида. Не превышайте обозначенных температурных пределов, чтобы не подвергать устройство сильным колебаниям или воздействиям, которые могут повредить датчики или поставить под угрозу его работоспособность.
