Пример обозначения ремней:
10 AT3 GEN III/450
10 – ширина ремня в мм
AT3 GEN III – тип/шаг
450 – длина ремня в мм
Описание | Длина в мм | Количество зубьев |
AT3 150 GEN III | 150 | 50 |
AT3 201 GEN III | 201 | 67 |
AT3 252 GEN III | 252 | 84 |
AT3 267 GEN III | 267 | 89 |
AT3 270 GEN III | 270 | 90 |
AT3 300 GEN III | 300 | 100 |
AT3 351 GEN III | 351 | 117 |
AT3 399 GEN III | 399 | 133 |
AT3 417 GEN III | 417 | 139 |
AT3 450 GEN III | 450 | 150 |
AT3 501 GEN III | 501 | 167 |
AT3 549 GEN III | 549 | 183 |
AT3 600 GEN III | 600 | 200 |
AT3 639 GEN III | 639 | 213 |
AT3 648 GEN III | 648 | 216 |
AT3 816 GEN III | 816 | 272 |
AT3 900 GEN III | 900 | 300 |
AT3 1011 GEN III | 1011 | 337 |

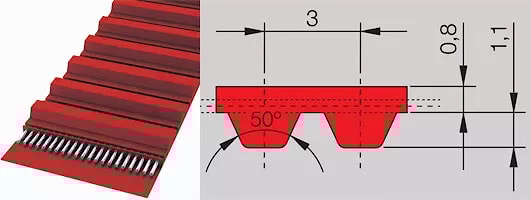

Шаг зубьев | t | мм | 3 |
Толщина | hs | мм | 1,9 |
Высота зуба | ht | мм | 1,1 |
Номинальная длина | Lp/Lw | мм | ... |
Количество зубьев | ... | ||
Минимальный шкив | кол-во зубьев | 15 | |
Максимальная линейная скорость | Vmax | м/c | 80 |
Максимальная передаваемая мощность | P | кВт | 6 |
Стандартные ширины ремней (определяются ассортиментом стандартно изготавливаемых шкивов*):
Ремень | Ширина, мм |
6 AT3/от 150 по 1011GENIII | 6 |
8 AT3/от 150 по 1011GENIII | 8 |
10 AT3/от 150 по 1011GENIII | 10 |
12 AT3/от 150 по 1011GENIII | 12 |
16 AT3/от 150 по 1011GENIII | 16 |
20 AT3/от 150 по 1011GENIII | 20 |
25 AT3/от 150 по 1011GENIII | 25 |
32 AT3/от 150 по 1011GENIII | 32 |
50 AT3/от 150 по 1011GENIII | 50 |
Полиуретан, кордшнур из стали или арамида(кевлара).
