Гидроклапаны обратные КОМ-6/3М, КОМ-10/3М


Гидроклапаны обратные КОМ-6/3М, КОМ-10/3М
Гидроклапаны обратные КОМ-6/3М, КОМ-10/3М предназначены для пропускания потока рабочей жидкости в одном направлени и запирания в обратном.



Технические характеристики

Наименование параметраВеличина
Условный проход, мм6
Давление на входе, МПа:
номинальное
минимальное
32
0,3
Давление открывания обратного клапана, МПа0,035
Расход рабочей жидкости, л/мин:
номинальный
максимальный
32
80
Внутренняя герметичность (максимальные внутренние утечки), см 3 /мин0,5
Перепад давлений на обратном клапане, МПа (при номинальном расходе)0,3


Структура условного обозначения



Условное графическое обозначение

Пример условного обозанчения обратного клапана типа КОМ с условным проходом 6 мм, с запорным элементом в гидролинии Т, с номиналным давлением 32 МПа, для райнов с умеренным и холодным климатом, категория размещения - 4 ГОСТ 15150-69 КОМ-6/3МТ УХЛ 4 ТУ2-053-1829-87

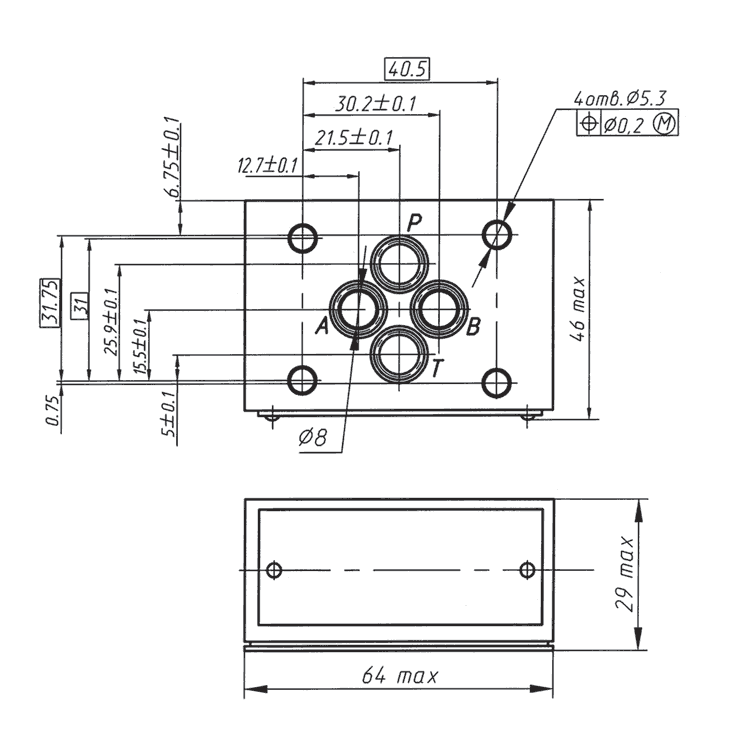

P - напорная гидролиния;
А и B - гидролинии, идущие к другим гидроуйстройствам (цилиндровые гидролинии)
Т - сливная гидролиния
