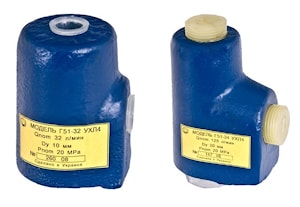

Гидроклапаны обратные типа Г51-3

Гидроклапаны обратные типа Г51-3 предназначены для обеспечения одностороннего потока жидкости и поддержания давления в сливных маслопроводах гидросистем.

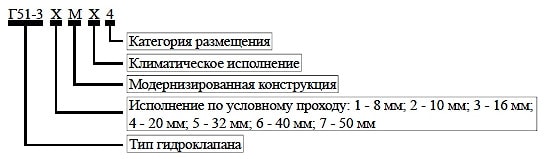

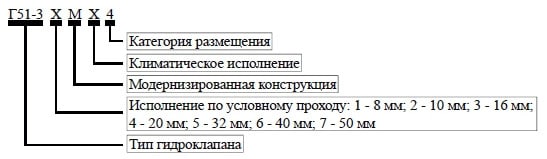

Рисунок 1. Структура условного обозначения

Гидроклапан 51-3 имеет следующие исполнения по присоединению: - резьбовое: Г51-31, Г51-32, Г51-33, Г51-34, Г51-35 - фланцевое: Г51-36, Г51-37 Таблица 1. Основные технические характеристики

Наименование параметров	Г51-31	Г51-32	Г51-33	Г51-34	Г51-35	Г51-36	Г51-37

Условный проход, мм	8	10	16	20	32	40	50

Давление на входе, МПа:	20

номинальное

максимальное	22

минимальное	0,25

Давление открытия, МПа	0,15 ±0,01 (1,5 ±0,1)

Расход рабочей жидкости, л/мин:	16	32	63	125	250	500	600

номинальный
	25	50	100	160	280	550	900
максимальный

Перепад давления при номинальном расходе, МПа	0,25

Внутренняя герметичность (максимальные внутренние утечки, см3/ мин, не более)	0,08	0,08	0,13	0,13	0,25	0,5	1

Масса, кг, не более	1,2	1,2	1,6	1,6	5,45	14	33

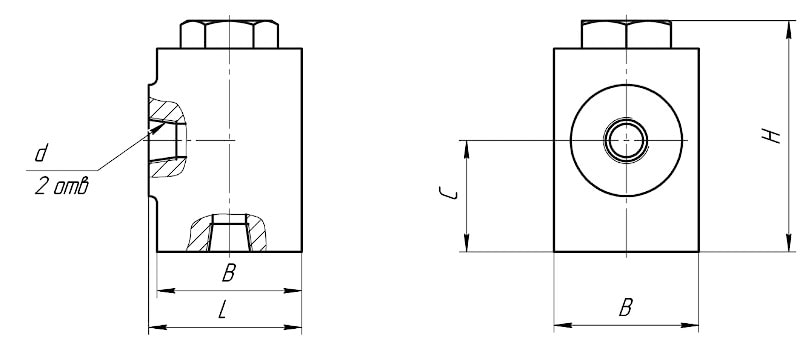

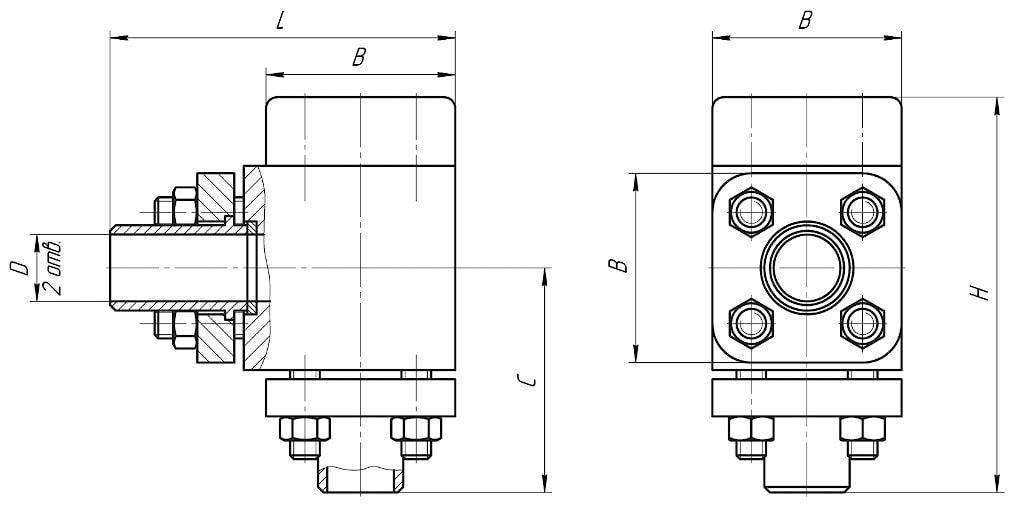

Рисунок 2. Гидроклапаны обратные типа Г 51–3

Таблица 2. Габаритные и присоединительные размеры

Тип	Присоединительная резьба, d	Диаметр проходного отверстия D, мм	Размеры, мм
Тип	Присоединительная резьба, d	Диаметр проходного отверстия D, мм	L	Н	В	С
Г 51-31	K 1/4"	-	55	83	52	40
Г 51-32	K 3/8"	-	55	83	52	40
Г 51-33	K 1/2"	-	70	105	52	54
Г 51-34	K 3/4"	-	70	105	52	54
Г 51-35	K 1 1/4"	-	103	138	82	69
Г 51-36	-	36	186	213	102	121
Г 51-37	-	56	236	294	132	154

Если вы хотите купить гидроклапаны обратные типа г51-3 , вы можете:

Позвонить:

Тел./факс: +375 17 3502778
Моб. тел.: +375 29 6108646
Время работы: 9:00 - 17:00

Внимание! Все заявки обрабатываются и принимаются только через электронную почту !!!

Отправить запрос сейчас

Ещё из раздела Гидроклапаны обратные

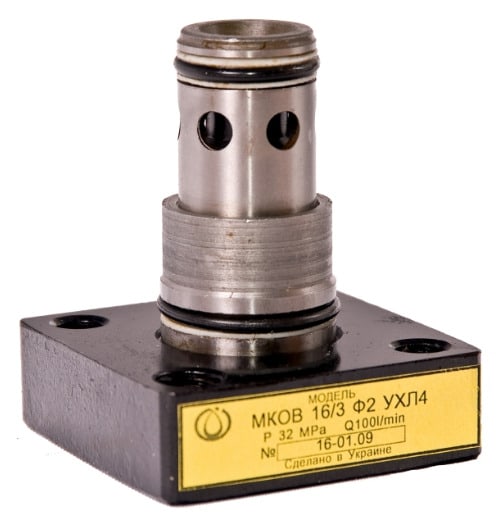

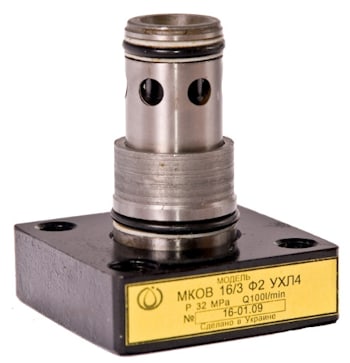

Гидроклапаны обратные встраиваемые типа МКОВ

Гидроклапаны обратные встраиваемые предназначены для свободного пропускания потока рабочей жидкости в одном направлении и для перекрытия потока в обратном направлении. Рисунок 1. Структура условного обозначения Таблица 1. Основные технические ...

подробнее

Гидроклапаны обратные КОМ-6/3М, КОМ-10/3М

Гидроклапаны обратные КОМ-6/3М, КОМ-10/3М предназначены для пропускания потока рабочей жидкости в одном направлени и запирания в обратном. Технические характеристики Наименование параметра Величина Условный проход, мм 6 Давление на входе, МПа: ...

подробнее

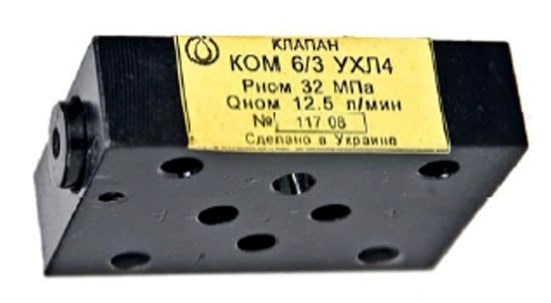

Гидроклапаны обратные модульные типа КОМ
