Гидроклапаны обратные стыковые типа 1МКО

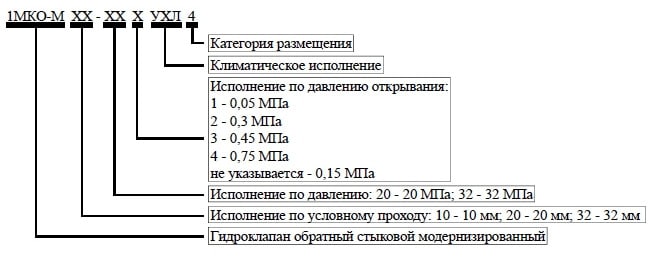

Гидроклапаны обратные 1МКО стыковые предназначены для свободного пропускания потока рабочей жидкости в одном направлении и для перекрытия потока в обратном направлении. Рисунок 1. Структура условного обозначения
Таблица 1. Основные технические характеристики
| Наименование показателя | 1МКО-10/20 | 1МКО-20/20 | 1МКО-32/20 | |||
| 1МКО-10/32 | 1МКО-20/32 | 1МКО-32/32 | ||||
| Диапазон давления на входе, МПа | 1,0-22,0 | 1,0-35,0 | 1,0-22,0 | 1,0-35,0 | 1,0-22,0 | 1,0-35,0 |
| Диапазон регулирования давления, МПа | 0,05 | 0,05 | 0,05 | |||
| Диапазон расхода рабочей жидкости, дм3/с | 0-1,6 | 0-4,0 | 0-10,0 | |||
| Внутренняя герметичность (максимальные внутренние утечки), см3/мин | 500 | 500 | 500 | |||
| Время нарастания давления после прекращения разгрузки, не более | 0,2 | 0,2 | 0,2 | |||
| Масса, не более, кг | 1,2 | 3,3 | 6,4 | |||

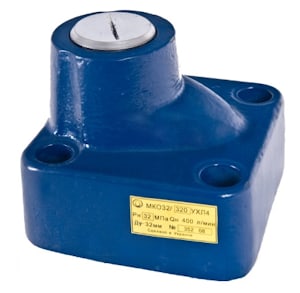

Рисунок 2. Гидроклапаны обратные стыковые типа 1МКО

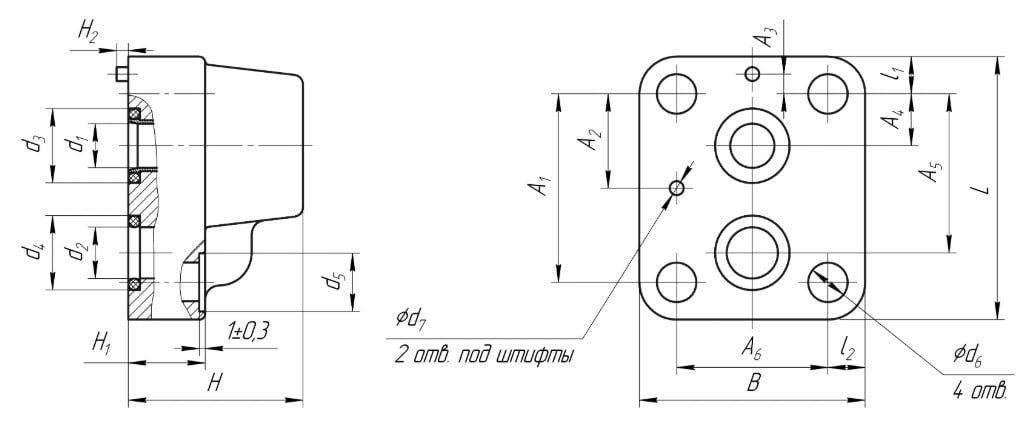

Таблица 2. Габаритные и присоединительные размеры гидроклапана обратного стыкового типа 1МКО
| Условный проход, Ду | L | В | Н | Н1 | Н2 | А1 | А2 | А3 | А4 | А5 | А6 | l1 | 12 |
| пред. откл. | |||||||||||||
| ±1 | ±2 | ±0,3 | ±0,1 | ||||||||||
| 10 | 78 | 65 | 60 | 25 | 5 | 60,3 | 13,3 | - | 12,7 | 47,6 | 47,6 | 8,5 | 8,7 |
| 20 | 11З | 97 | 75 | 33 | 81 | 40,5 | 8,5 | 22,3 | 68,3 | 65 | 16 | 16 | |
| 32 | 127 | 127 | 102 | 44 | 92 | 46 | 9,5 | 20,7 | 71,5 | 92 | 17,5 | 17,5 | |
Продолжение таблицы 2. Габаритные и присоединительные размеры гидроклапана обратного стыкового типа 1МКО
| Условный проход, Ду | d1 | d2 | d3 | d4 | d5 | d6 | d7 | ||||
| номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | пред. откл. ±0,041 ±0,023 | |||
| 10 | 12 | 14 | 22 | 0,13 | 22 | 0,13 | 16 | 0,43 | 11 | 0,43 | 6 |
| 20 | 19 | 22 | 32 | 0,16 | 32 | 0,16 | 25 | 0,52 | 17 | 0,43 | 6 |
| 32 | 26 | 30 | 40 | 0,16 | 40 | 0,16 | 32 | 0,62 | 21 | 0,52 | 6 |
Если вы хотите купить гидроклапаны обратные стыковые типа 1мко , вы можете:
Ещё из раздела Гидроклапаны обратные
Гидроклапаны обратные встраиваемые предназначены для свободного пропускания потока рабочей жидкости в одном направлении и для перекрытия потока в обратном направлении. Рисунок 1. Структура условного обозначения Таблица 1. Основные технические ...
Гидроклапаны обратные КОМ-6/3М, КОМ-10/3М предназначены для пропускания потока рабочей жидкости в одном направлени и запирания в обратном. Технические характеристики Наименование параметра Величина Условный проход, мм 6 Давление на входе, МПа: ...
Г идроклапаны обратные модульные предназначены для свободного пропускания потока рабочей жидкости в одном направлении и для перекрытия потока в обратном направлении. Рисунок 1. Структура условного обозначения Таблица 1. Основные технические ...

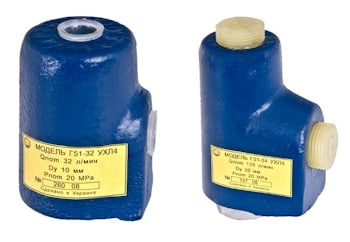

Гидроклапаны обратные типа Г51-3 предназначены для обеспечения одностороннего потока жидкости и поддержания давления в сливных маслопроводах гидросистем. Рисунок 1. Структура условного обозначения Гидроклапан 51-3 имеет следующие исполнения по ...
