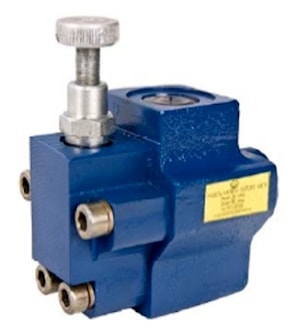

Гидроклапаны предохранительные типа МКПВ

Гидроклапаны предохранительные типа МКПВ Гидроклапаны предохранительные типа МКПВ предназначены для поддержания установленного давления, предохранения от превышения и разгрузки гидросистемы от давления.

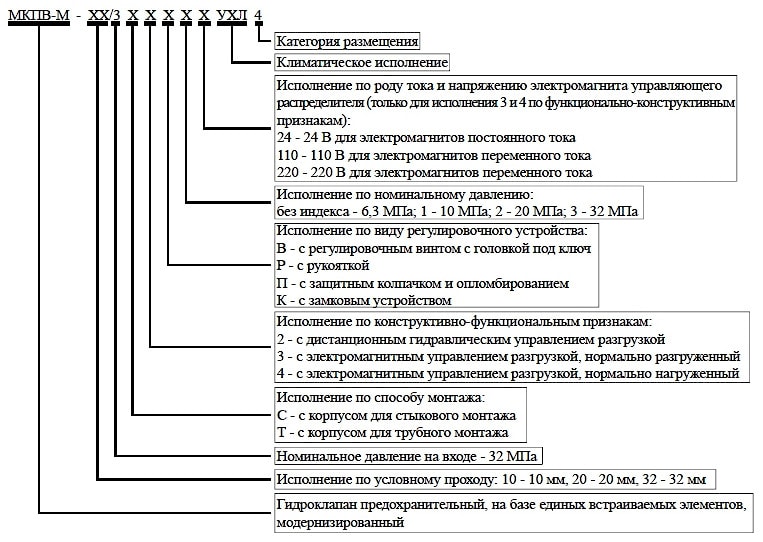

Рисунок 1. Структура условного обозначения



Таблица 1. Основные технические характеристики

Наименование параметровДанные по исполнению, условному проходу и номинальному давлению
10 мм20 мм32 мм
6,3 МПа10 МПа20 МПа32 МПа6,3 МПа10 МПа20 МПа32 МПа6,3 МПа10 МПа20 МПа32 МПа
Давление на входе, МПа:6,31020326,31020326,3102032
номинальное
максимальное712,52535712,52535712,52535
Расход рабочей жидкости,80160320
л/мин:
номинальный
максимальный160400630
минимальный3510
Диапазон регулирования давления, МПа0,4-7,00,5-12,52-255-350,4-7,00,5-12,52-255-350,4-7,00,5-12,52-255-35
Внутренняя герметичность (максимальные внутренние утечки, см3/мин)100150300500100150300500100150300500
Изменение давления настройки при изменении расхода от номинального до максимального, МПа, не более2,52,53,5
Время нарастания давления после прекращения разгрузки, с, не более0,2


Таблица 2. Массы клапанов предохранительных

Модель гидроклапанаМасса (без рабочей жидкости) для исполнений по виду регулировочного устройства, кг, не более
ВРПК
МКПВ-10/3С2***3,33,453,453,65
МКПВ-10/3С3***4,64,754,754,95
МКПВ-10/3С4***4,64,754,754,95
МКПВ-20/3С2***44,154,154,35
МКПВ-20/3С3***5,35,455,455,55
МКПВ-20/3С4***5,35,455,455,55
МКПВ-32/3С2***5,85,955,956,15
МКПВ-32/3С3***7,17,257,257,45
МКПВ-32/3С4***7,17,257,257,45
МКПВ-10/3Т2***4,54,654,654,85
МКПВ-10/3Т3***5,85,955,956,15
МКПВ-10/3Т4***5,85,955,956,15
МКПВ-20/3Т2***55,155,155,35
МКПВ-20/3Т3***6,36,456,456,65
МКПВ-20/3Т4***6,36,456,456,65
МКПВ-32/3Т2***77,157,157,35
МКПВ-32/3Т3***8,38,458,458,65
МКПВ-52/3Т4***8,38,458,458,65

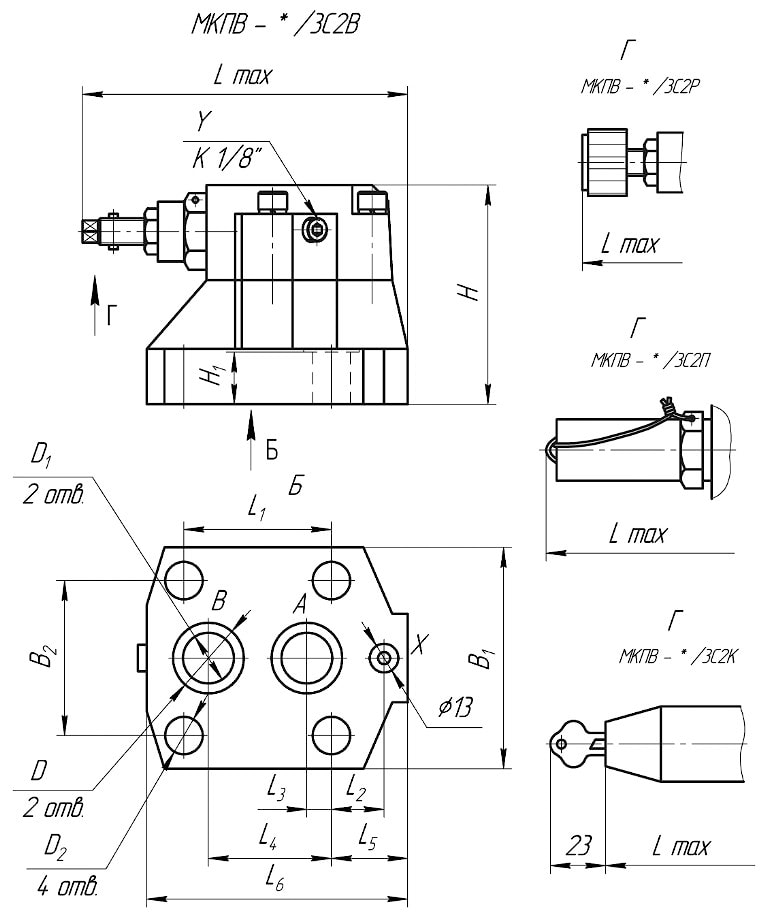

Рисунок 2. Гидроклапаны предохранительные типа МКПВ - М (исполнение МКПВ - */3С2В, МКПВ - */3С2Р, МКПВ - */3С2П, МКПВ - */3С2К)



Таблица 3. Габаритные и присоединительные размеры гидроклапанов предохранительных типа МКПВ - М (исполнение МКПВ - */3С2В, МКПВ - */3С2Р, МКПВ - */3С2П, МКПВ - */3С2К)

Модель гидроклапанаН, не болееН1±t2/2В1В2LmaxL1L2±0,1L3±0,1L4±0,1L5±t2/2L6DD1D2
h 14h 14H14H14H14
МКПВ-10/ЗС2В9920,58053,8138,553,8-22,147,52189221413
МКПВ-10/ЗС2Р144,5
МКПВ-10/ЗС2П149,5
МКПВ-10/ЗС2К176,5
МКПВ-20/ЗС2В251007014666,723,811,155,634,5116322317
МКПВ-20/ЗС2Р152
МКПВ-20/ЗС2П157
МКПВ-20/ЗС2К184
МКПВ-32/3С2В11382,615188,931,812,776,242,5152392919
МКПВ-32/3С2Р157
МКПВ-32/3С2П162
МКПВ-32/3С2К189

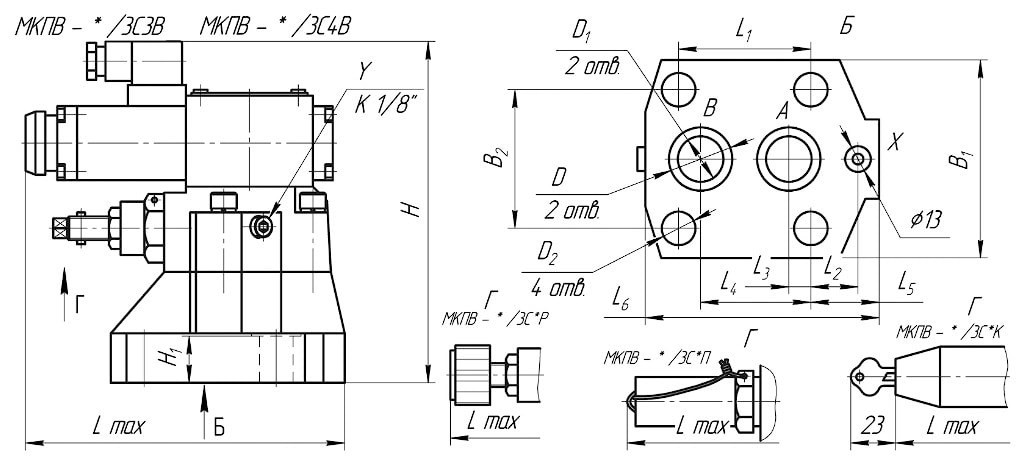

Рисунок 3. Гидроклапаны предохранительные типа МКПВ - М (исполнение МКПВ - */3С3В, МКПВ - */3С4В, МКПВ - */3С*Р, МКПВ - */3С*П, МКПВ - */3С*К)



Таблица 4. Габаритные и присоединительные размеры гидроклапанов предохранительных типа МКПВ - М (исполнение МКПВ - */3С3В, МКПВ - */3С4В, МКПВ - */3С*Р, МКПВ - */3С*П, МКПВ - */3С*К)

Модель гидроклапанаН, не болееН1±t2/2В1В2LmaxL1L2±0,1L3±0,1L4±0,1L5±t2/2L6DD1D2
h 14h 14H14H14H14
МКПВ-10/ЗСЗВ МКПВ-10/ЗСЗР17420,58053,815853,8-22,147,52189221413
МКПВ-10/ЗСЗР158
МКПВ-10/ЗСЗП МКПВ-10/ЗСЗК158
МКПВ-10/ЗСЗК176,5
МКПВ-20/ЗСЗВ МКПВ-20/ЗСЗР2510070165,566,723,811,155,634,5116322317
МКПВ-20/ЗСЗР165,5
МКПВ-20/ЗСЗП МКПВ-20/ЗСЗК165,5
МКПВ-20/ЗСЗК184
МКПВ-32/ЗСЗВ МКПВ-32/ЗСЗР11382,6170,588,931,812,776,242,5152392919
МКПВ-32/ЗСЗР170,5
МКПВ-32/ЗСЗП MKПB-32/3C3K170,5
MKПB-32/3C3K189
МКПВ-10/ЗС4В МКПВ-10/ЗС4Р17420,58053,815853,8-22,147,52189221413
МКПВ-10/ЗС4Р158
МКПВ-10/ЗС4П МКПВ-10/ЗС4К158
МКПВ-10/ЗС4К176,5
МКПВ-20/3С4В МКПВ-20/ЗС4Р2510070165,566,723,811,155,634,5116322317
МКПВ-20/ЗС4Р165,5
МКПВ-20/ЗС4П МКПВ-20/ЗС4К165,5
МКПВ-20/ЗС4К184
МКПВ-32/ЗС4В MKПB-32/3C4P11382,6170,588,931,812,776,242,5152392919
MKПB-32/3C4P170,5
МКПВ-32/ЗС4П МКПВ-32/ЗС4К170,5
МКПВ-32/ЗС4К189

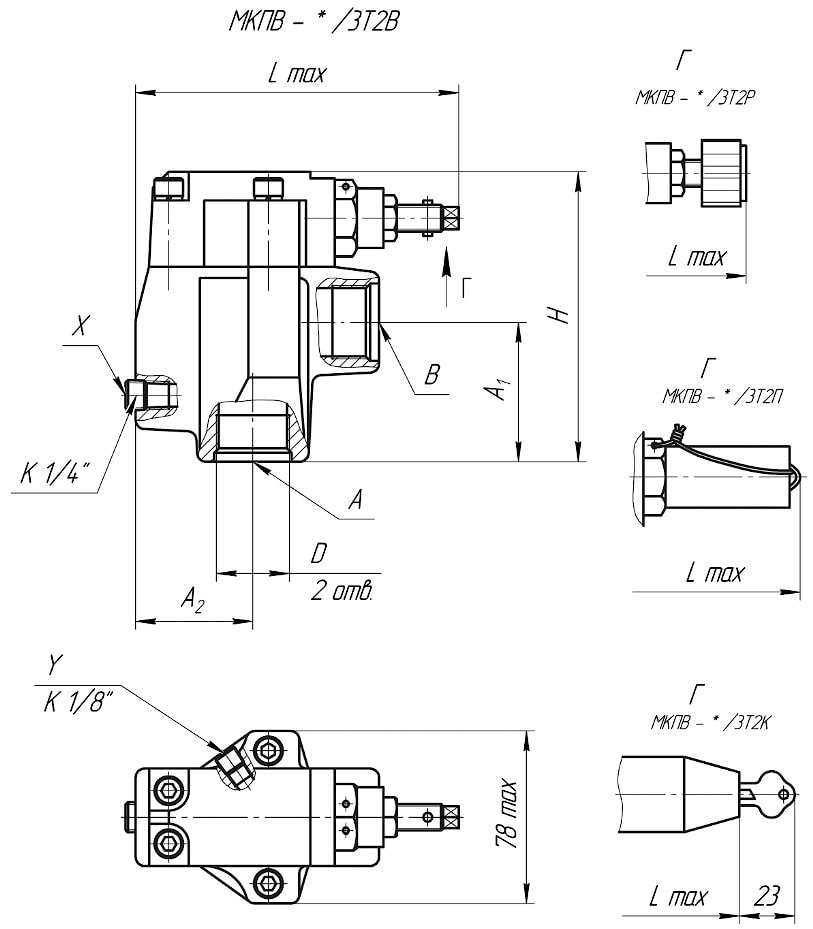

Рисунок 4. Гидроклапаны предохранительные типа МКПВ - М (исполнение МКПВ - */3Т2В, МКПВ - */3Т2Р, МКПВ - */3Т2П, МКПВ - */3Т2К)



Таблица 5. Габаритные и присоединительные размеры гидроклапанов предохранительных типа МКПВ - М (исполнение МКПВ - */3Т2В,МКПВ - */3Т2Р, МКПВ - */3Т2П, МКПВ - */3Т2К)

Модель гидроклапанаН, не болееLmaxА1±t2/2А2±t2/2D-7H
МКПВ-10/3Т2В123146,555,551М27 х 2
МКПВ-10/3Т2Р152,5
МКПВ-10/3Т2П157,5
МКПВ-10/3Т2К184,5
МКПВ-20/3Т2В131138,56343М33 х 2
МКПВ-20/3Т2Р114,5
МКПВ-20/3Т2П149,5
МКПВ-20/3Т2К176,5
МКПВ-32/3Т2В134148,55653М48 х 2
МКПВ-32/3Т2Р154,5
МКПВ-32/3Т2П159,5
МКПВ-32/3Т2К186,5

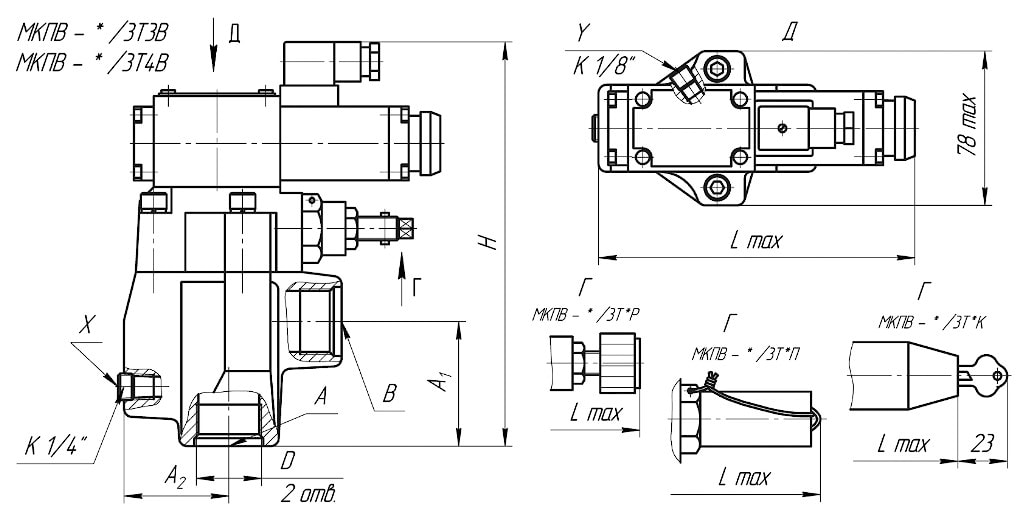

Рисунок 5. Гидроклапаны предохранительные типа МКПВ - М (исполнение МКПВ - */3Т3В, МКПВ - */3Т4В, МКПВ - */3Т*Р, МКПВ - */3Т*П, МКПВ - */3Т*К)



Таблица 6. Габаритные и присоединительные размеры гидроклапанов предохранительных типа МКПВ - М (исполнение МКПВ - */3Т3В, МКПВ - */3Т4В, МКПВ - */3Т*Р, МКПВ - */3Т*П, МКПВ - */3Т*К)

Модель гидроклапанаН, не болееLmaxА1±t2/2А2±t2/2D-7H
МКПВ-10/3Т3В19816655,551М27 х 2
МКПВ-10/3Т3Р166
МКПВ-10/3Т3П166
МКПВ-10/3Т3К185
МКПВ-20/3Т3В2061586343М33 х 2
МКПВ-20/3Т3Р158
МКПВ-20/3Т3П158
МКПВ-20/3Т3К177
МКПВ-32/3Т3В2091685653М48 х 2
МКПВ-32/3Т3Р168
МКПВ-32/3Т3П168
МКПВ-32/3Т3К187
МКПВ-10/3Т4В19816655,551М27 х 2
МКПВ-10/3Т4Р166
МКПВ-10/3Т4П166
МКПВ-10/3Т4К185
МКПВ-20/3Т4В2061586343М33 х 2
МКПВ-20/3Т4Р158
МКПВ-20/3Т4П158
МКПВ-20/3Т4К177
MKIIB-32/3T4B2091685653М48 х 2
МКПВ-32/3Т4Р168
МКПВ-32/3Т4П168
МКПВ-32/3Т4К187
